Статистика проекта

С помощью инструмента «Статистика проекта» можно получить такие данные как информация о слоях платы, информация об апертурах задействованных в проекте и о слоях механической обработки.
Вызов окна «Статистика проекта» доступен в главном меню программы «Инструменты» → «Статистика проекта…», см. Рис. 1.

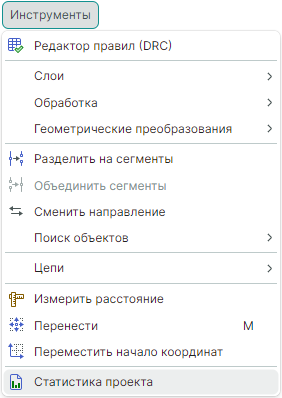

Рис. 1 Вызов окна «Статистика проекта»

Также вызов окна со статистикой проекта доступен в контекстном меню графического редактора, см. Рис. 2.

Рис. 2 Вызов окна «Статистика проекта» из контекстного меню

Внешний вид окна «Статистика проекта» представлен на рисунке ниже, см. Рис. 3.

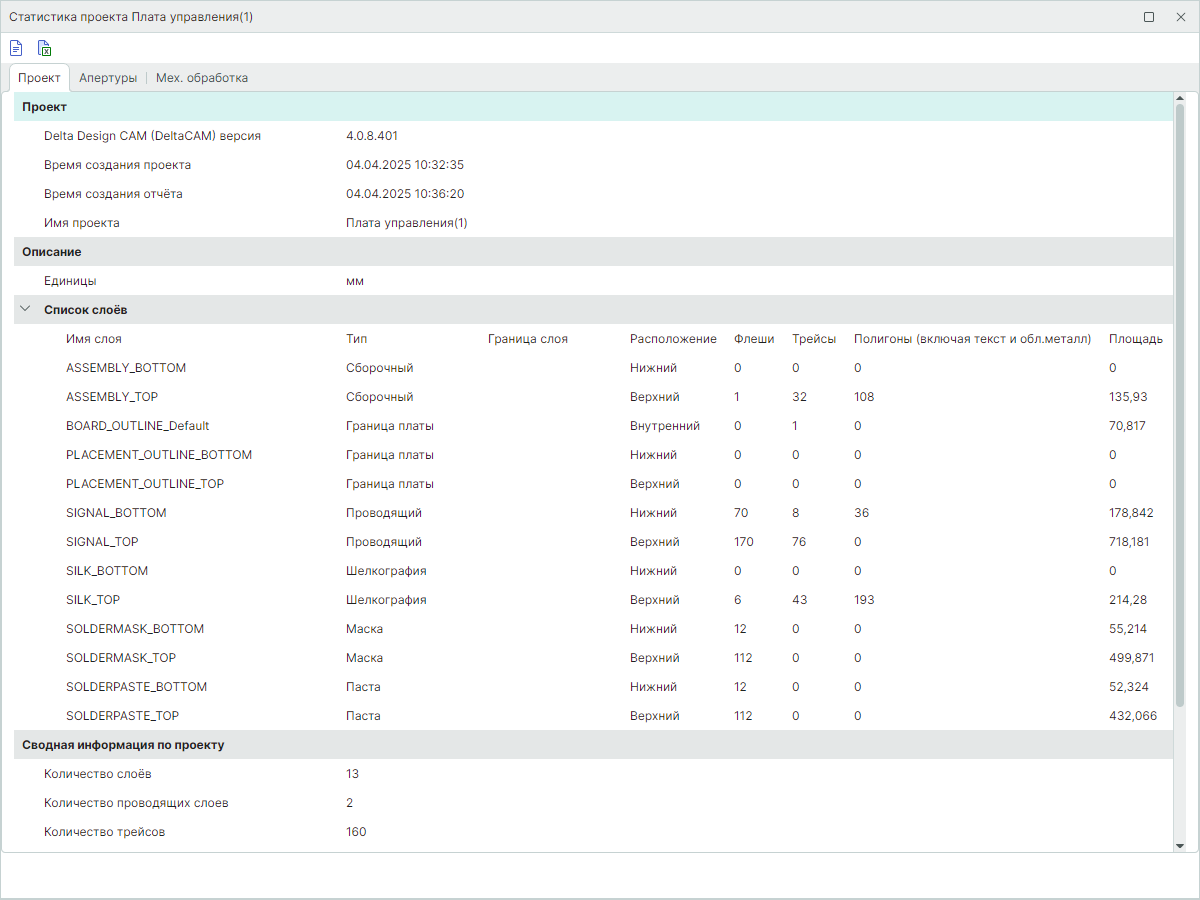

Рис. 3 Окно «Статистика проекта»

Нажатие на символ «» раскрывает полный список узла статистики, см. Рис. 4.

Рис. 4 Раскрытие/скрытие списка узла статистики

При необходимости статистические данные можно выгрузить в форматах .txt, .xls и *.xlsx., для этого используйте соответствующие кнопки, см. Рис. 5.

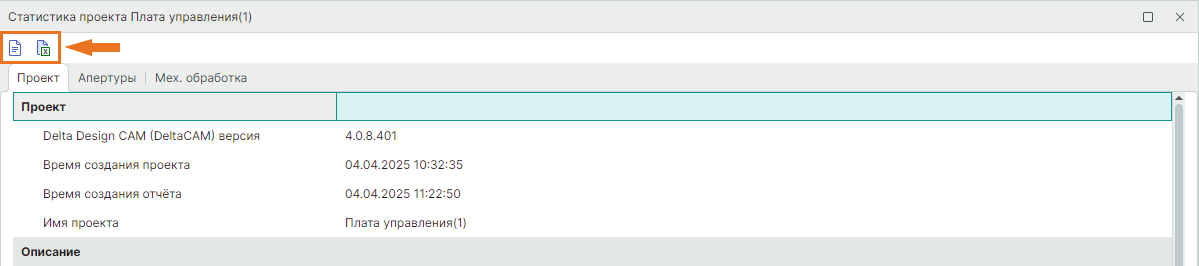

Рис. 5 Инструменты экспорта статистики
