Проверка платы

DRC-проверка платы осуществляется с помощью кнопки «Проверка платы» на панели инструментов «Общие», см. Рис. 1.

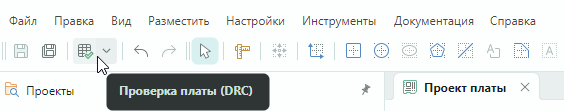

Рис. 1 Запуск проверки платы

После нажатия данной кнопки на экране отобразится окно, содержащее названия и результаты проверок, см. Рис. 2.

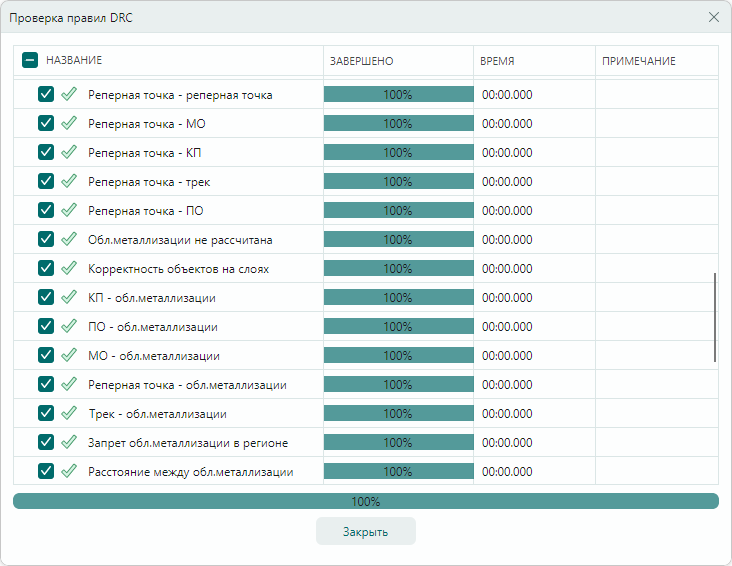

Рис. 2 Окно «Проверка правил DRC»

В случае если проверка прошла успешно, то после нажатия кнопки «Закрыть» в нижней части окна на экране отобразится сообщение об успешной проверке, см. Рис. 3.

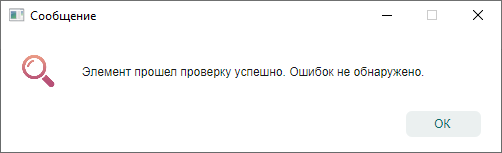

Рис. 3 Сообщение об успешной проверке

Если при работе с платой были допущены ошибки, то они отобразятся в панели «Список ошибок», расположенной в нижней части окна программы.
