Подбор материала и изменение структуры платы¶
Необходимость подбора материалов и изменения структуры печатной платы может возникнуть при заданных значениях волнового сопротивления и ширины проводников линии передачи.
1. Создайте профиль импеданса.
2. Установите необходимые параметры в панели «Профиль импеданса»:
- значение целевого волнового сопротивления в поле «Импеданс (Ом)» и величину допуска;
- значения ширины проводника до и после подтрава (W1, W2) или значение ширины проводника (W1) и величину подтрава для одиночной линии передачи;
- значения ширины проводников (W1, W2) или значение ширины проводника (W1) и величину подтрава и зазора для дифференциальной пары (S1);
- определите наличие маски для внешних слоев.
- Расчет импеданса будет произведен автоматически.

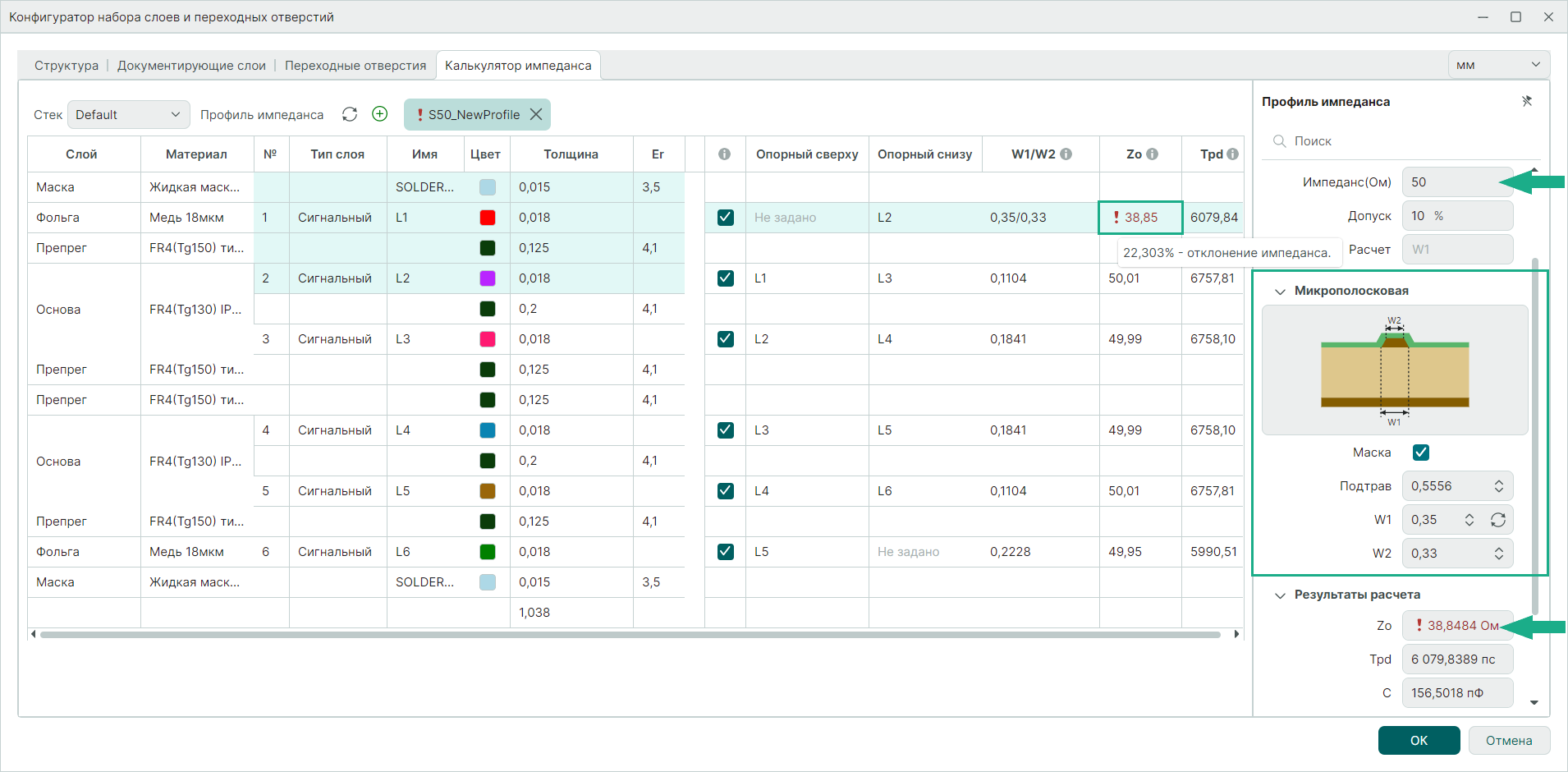

- Если рассчитанное значение импеданса (Zo или Zdiff) превышает разрешенное отклонение от заданного значения волнового сопротивления, система оповестит об ошибке, см. Рис. 1.

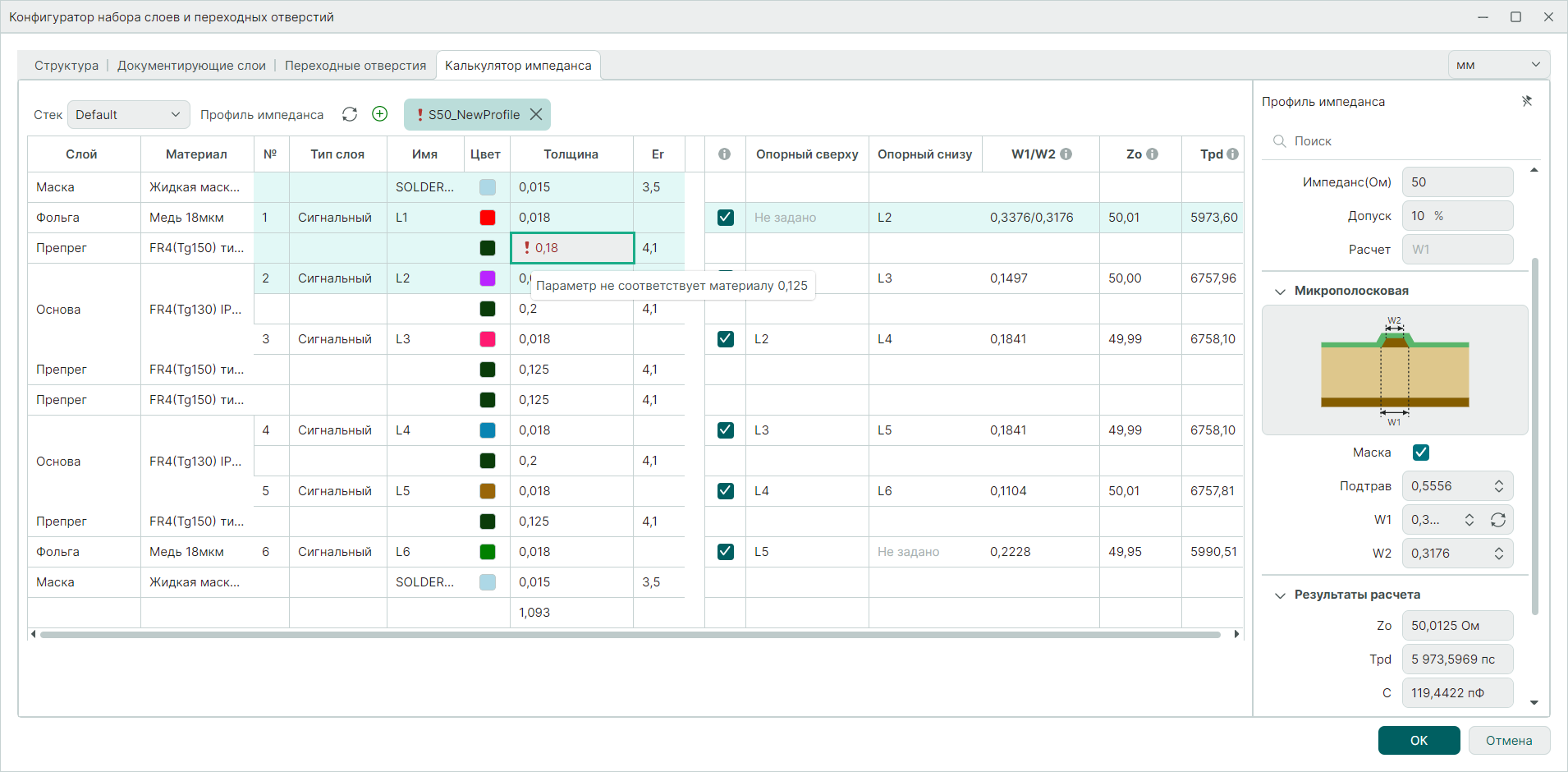

- В области структуры печатной платы для редактирования доступны ячейки в колонках «Толщина» и «Er» (диэлектрическая проницаемость). С помощью ввода значений в данные ячейки можно осуществить подбор параметров подходящих материалов. Материалы и их параметры для использования в стеке печатной платы должны быть определены в Стандартах системы, поэтому введенное значение будет отслежено, а пользователь предупрежден о несоответствии параметра материала, см. Рис. 2.
- Перейдите во вкладку «Структура» и выберите существующий материал с подходящими параметрами для обеспечения заданного волнового сопротивления и геометрических параметров проводников или измените стек печатной платы, см. Рис. 3. Подробнее смотри раздел Формирование структуры слоев платы.
- Вернитесь во вкладку «Калькулятор импеданса» для контроля рассчитанных параметров и сохранения профиля, см. Рис. 4.
Примечание! В случае отсутствия материалов с необходимыми параметрами следует добавить их в панели «Стандарты» → раздел «Материалы». Подробнее см. "Стандарты системы" раздел Создание и удаление материалов.
