Применение рассчитанных параметров при трассировке

Применение рассчитанных параметров линий передачи при трассировке печатной платы происходит после:
1. Создания профиля импеданса и расчета геометрических параметров линии передачи;
2. Передачи в редактор правил командных строк («def»);
3. Применения настроек профиля к конкретным цепям или классам цепей.
При трассировке проводников с контролируемым волновым сопротивлением система автоматически устанавливает ширину проводника для одиночных линий передачи и ширину проводников и зазор для дифференциальных пар.

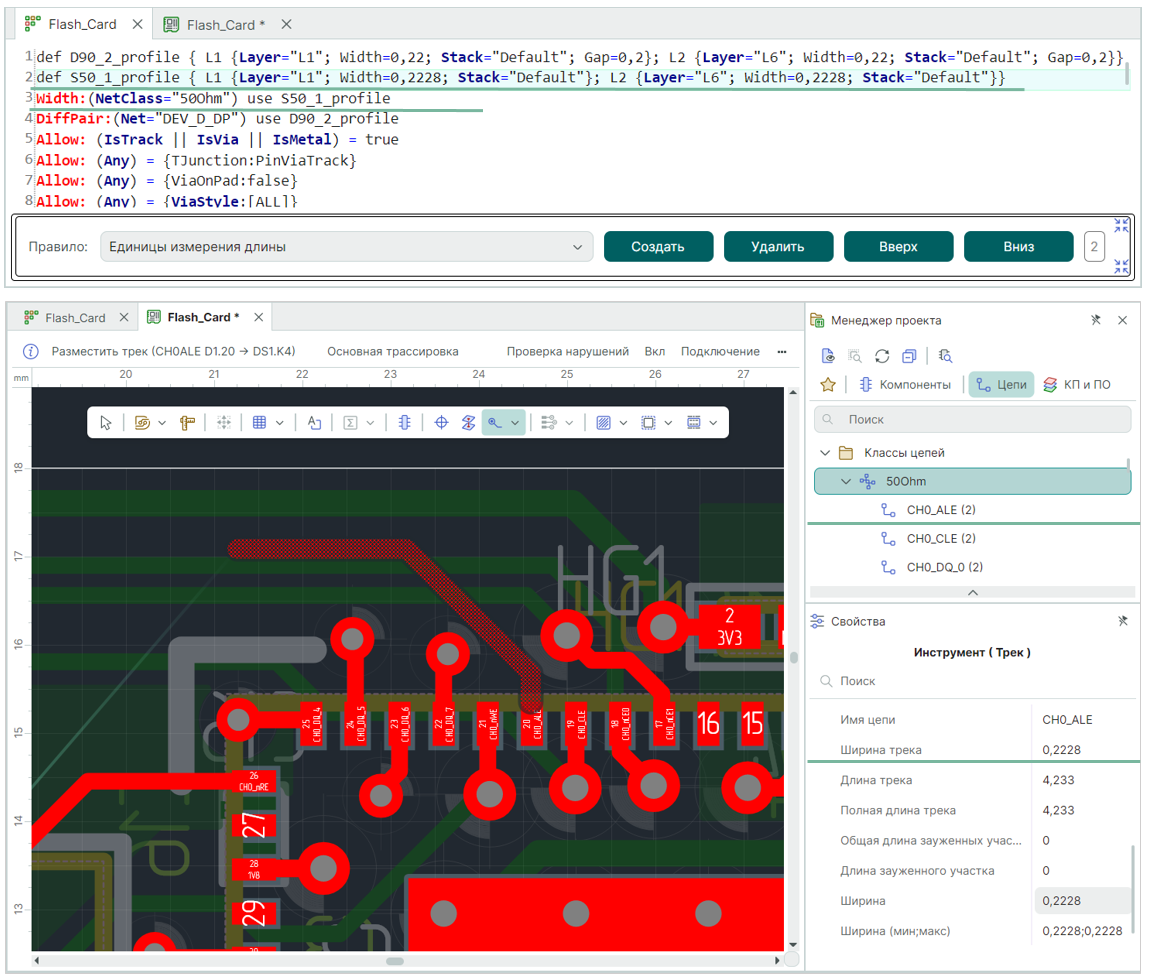

Ниже представлен пример применения рассчитанных параметров профиля импеданса при трассировке одиночной линии передачи (Рис. 1).

Рис. 1 Пример применения рассчитанных параметров к одиночной линии передачи в составе класса цепей

Пример применения рассчитанных параметров профиля импеданса при трассировке дифференциальной пары представлен на Рис. 2.

Рис. 2 Пример применения рассчитанных параметров к дифференциальной паре
