Расширенный режим

Дополнительные параметры контактных площадок каждой стороны платы могут быть заданы, когда чек-бокс «Расширенный режим» отмечен флагом, см. Рис. 1.

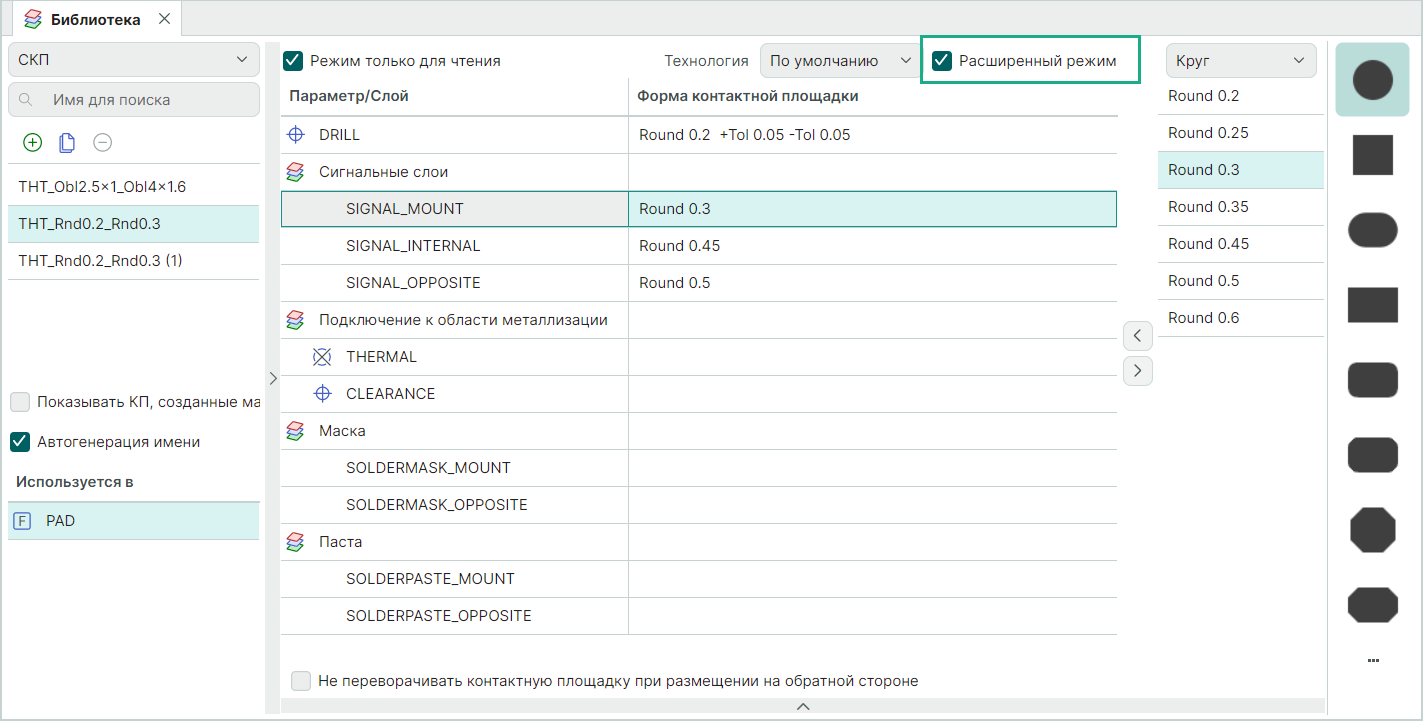

Рис. 1 Включение расширенного режима

В расширенном режиме для СКП доступна функция «Не переворачивать контактную площадку при размещении на обратной стороне», см. Рис. 2.

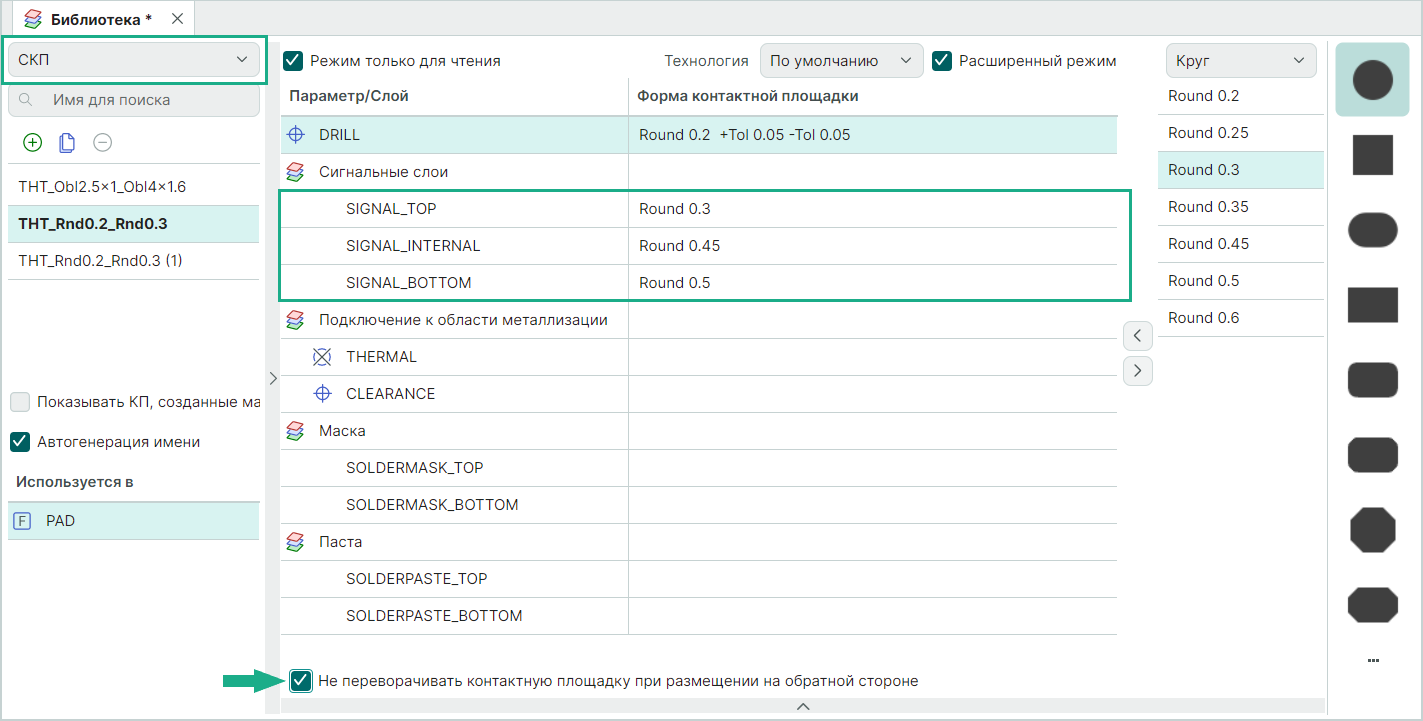

Рис. 2 Функция «Не переворачивать контактную площадку при размещении на обратной стороне»

При включении данной настройки слой монтажа (SIGNAL_MOUNT) будет закреплен за верхним слоем (SIGNAL_TOP), а слой, противоположный слою монтажа (SIGNAL_OPPOSITE), фиксируется за нижним слоем платы (SIGNAL_BOTTOM).

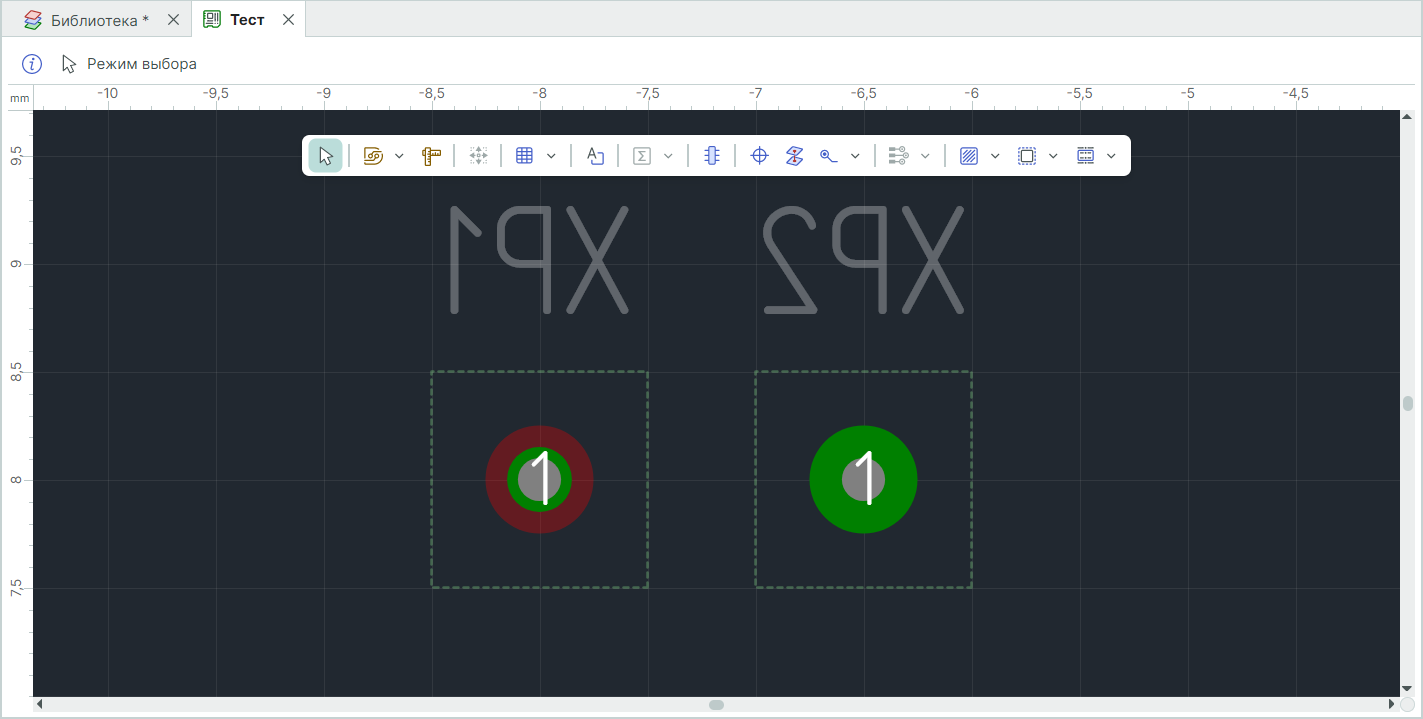

На Рис. 3 представлен пример размещения СКП на нижнем слое с выключенной (слева) и включенной функций (справа) «Не переворачивать контактную площадку при размещении на обратной стороне».

Рис. 3 Отображение работы функции после размещения СКП на плате
