Расталкивание¶
Режим расталкивания позволяет размещаемому треку изменять геометрию уже существующих треков, то есть автоматически сдвигать существующие треки, чтобы можно было на этом месте разместить новый.

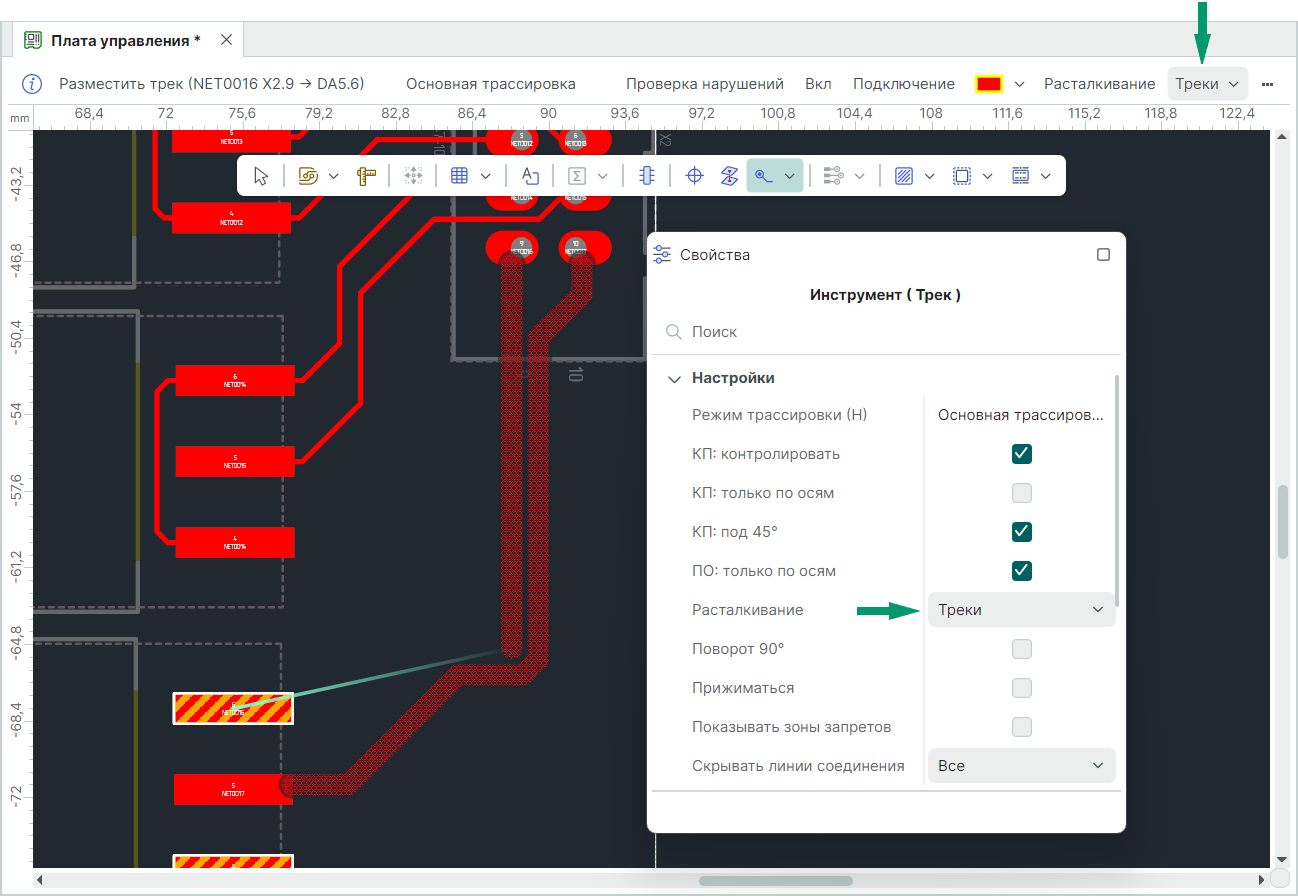

Данный режим можно включить при активном инструменте размещения трека с помощью информационной панели в верхней части редактора плат или с помощью пункта «Расталкивание» панели «Свойства», см. Рис. 1.
Примечание! Режим расталкивания не изменяет геометрию дифференциальных пар, треков, в состав которых входят меандры и треков, принадлежащих той же цепи, что и размещаемый трек.
Когда трек, прокладываемый в режиме расталкивания, оказывается в области технологических зазоров вокруг существующего трека, то существующий трек начинает перестраиваться. При этом оба трека визуально обозначаются как прокладываемые.
