Разбиение на зоны

Для улучшения читаемости и упрощения поиска информации поле схемы может быть разбито на зоны.
Настройка параметров разбиения схемы на зоны выполняется в окне «Настройки схемы» → вкладка «Зоны», см. Рис. 1.

Рис. 1 Вкладка «Зоны»

Для разбиения поля схемы на зоны, см. Рис. 2:
1. Установите флаг в чек-бокс «Зоны», поле настроек будет активировано.

Примечание! Параметры разбиения поля схемы, установленные по умолчанию, соответствуют указаниям ГОСТ Р 2.104 – 2023.

2. В поля «Обозначение по горизонтали» и «Обозначение по вертикали» введите буквы, цифры или символы, с которых будет начинаться обозначение зон.
3. Из выпадающих меню «Шаг по горизонтали» и «Шаг по вертикали» выберите значения шагов для разбиения. Значения шагов являются делителями и кратными к значениям сторон формата А4 (210*297 мм).
4. С помощью установки/снятия флагов в чек-боксах «В обратном порядке» выберите порядок обозначения разбиения:

• Прямой порядок – цифры по возрастанию, буквы в алфавитном порядке, слева направо по горизонтали и снизу вверх по вертикали;
• Обратный порядок – цифры по возрастанию, буквы в алфавитном порядке, справа налево по горизонтали и сверху вниз по вертикали.

5. Для применения параметров нажмите «ОК».


Рис. 2 Параметры разбиения поля схемы на зоны

Пример разбиения поля схемы на зоны представлен на Рис. 3.

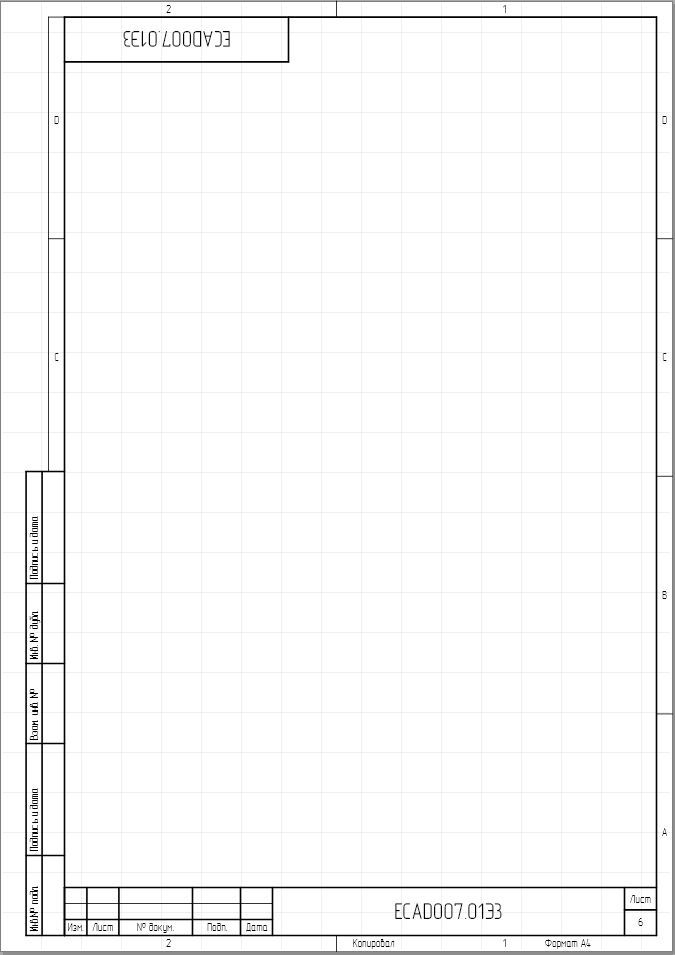

Рис. 3 Пример разбиения поля схемы на зоны

Важно! Настройка параметров разбиения полей многолистовой схемы на зоны производится отдельно для каждого листа схемы.

Примечание! При создании перечня элементов автоматически будут выбраны шаблоны стандартов системы, содержащие графу «Зона». Графа «Зона» перечня элементов автоматически заполняется данными о расположении компонентов на схеме.
