Разделение рабочей области¶
Рабочая область, отображающая проектный документ (схему, плату, чертеж и т.д.), может быть разделена на несколько частей. Разделение рабочей области может быть осуществлено на две (вертикально или горизонтально), три или четыре подобласти.

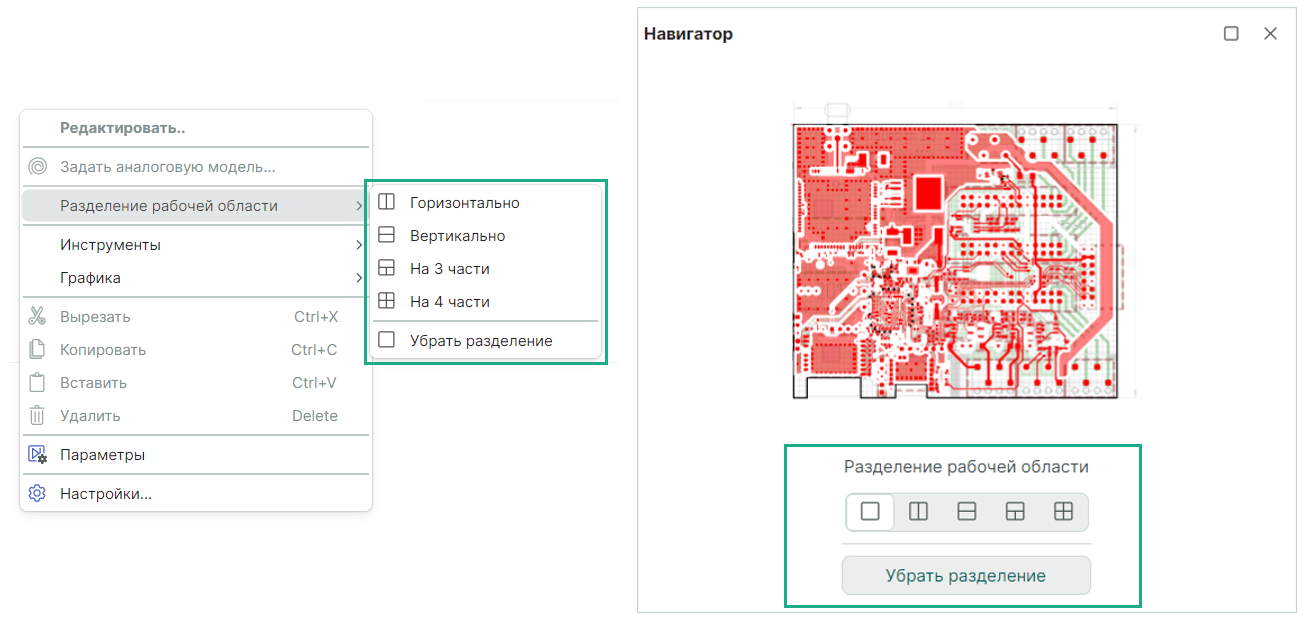

Вызов инструмента разделения рабочей области производится с помощью контекстного меню или функциональной панели «Навигатор» (главное меню «Вид» → «Навигатор»), см. Рис. 1.

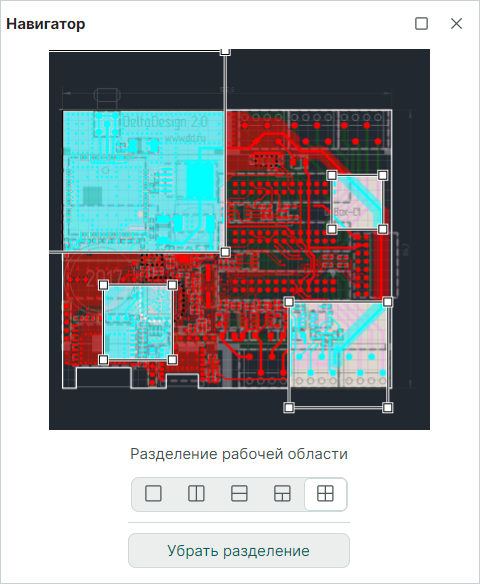

Созданные после разделения рабочие подобласти и способ разделения отображены в панели «Навигатор», см. Рис. 2.
Для удобства работы существует возможность перемещения и изменения размеров рабочих подобластей в области просмотра панели «Навигатор», при этом изменение размера подобласти приводит к изменению масштаба отображения, в то время как пропорции подобласти остаются неизменными.

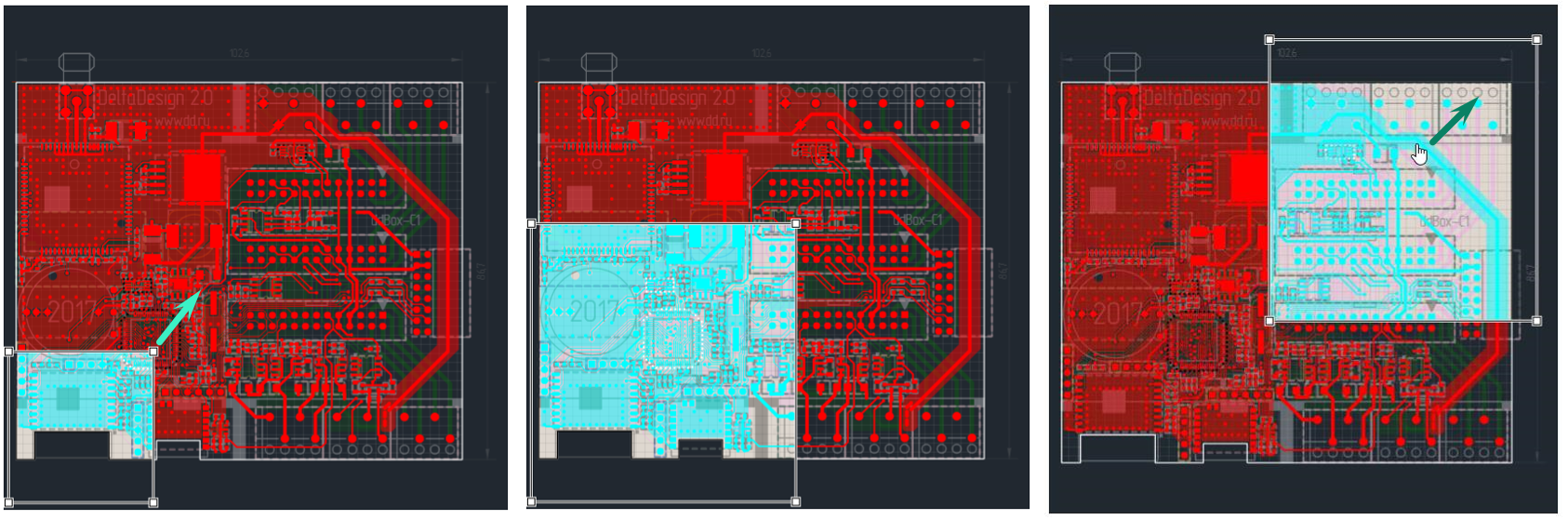

Изменение размера подобласти в панели «Навигатор» производится с помощью точек редактирования, размещенных по углам, перемещение осуществляется с помощью курсора с зажатой левой кнопкой мыши, см. Рис. 3.

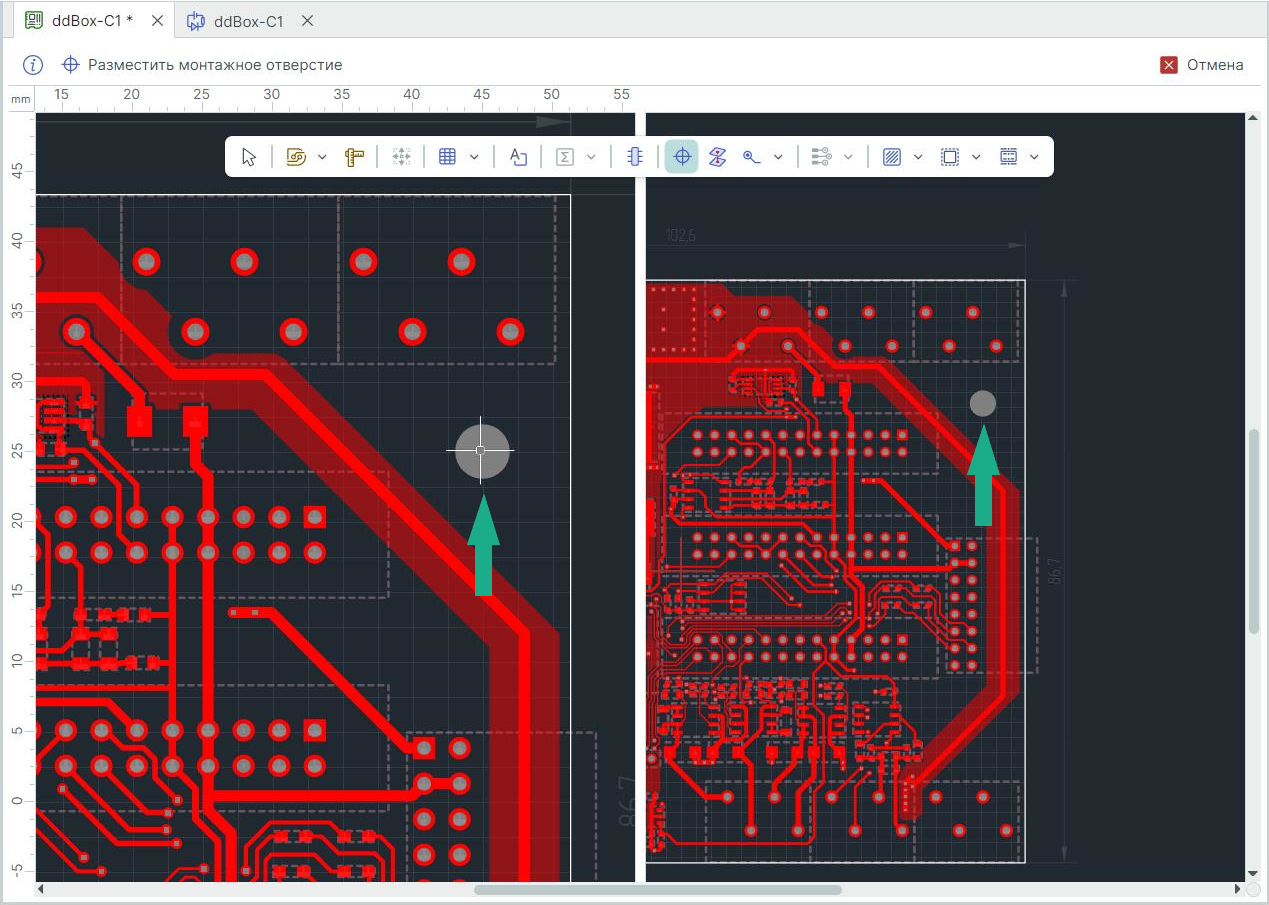

После разделения в каждой рабочей подобласти доступны любые действия с объектами, возможна работа с панелями инструментов и функциональными панелями, при этом отображение внесенных изменений происходит на всех рабочих подобластях, см. Рис. 4.

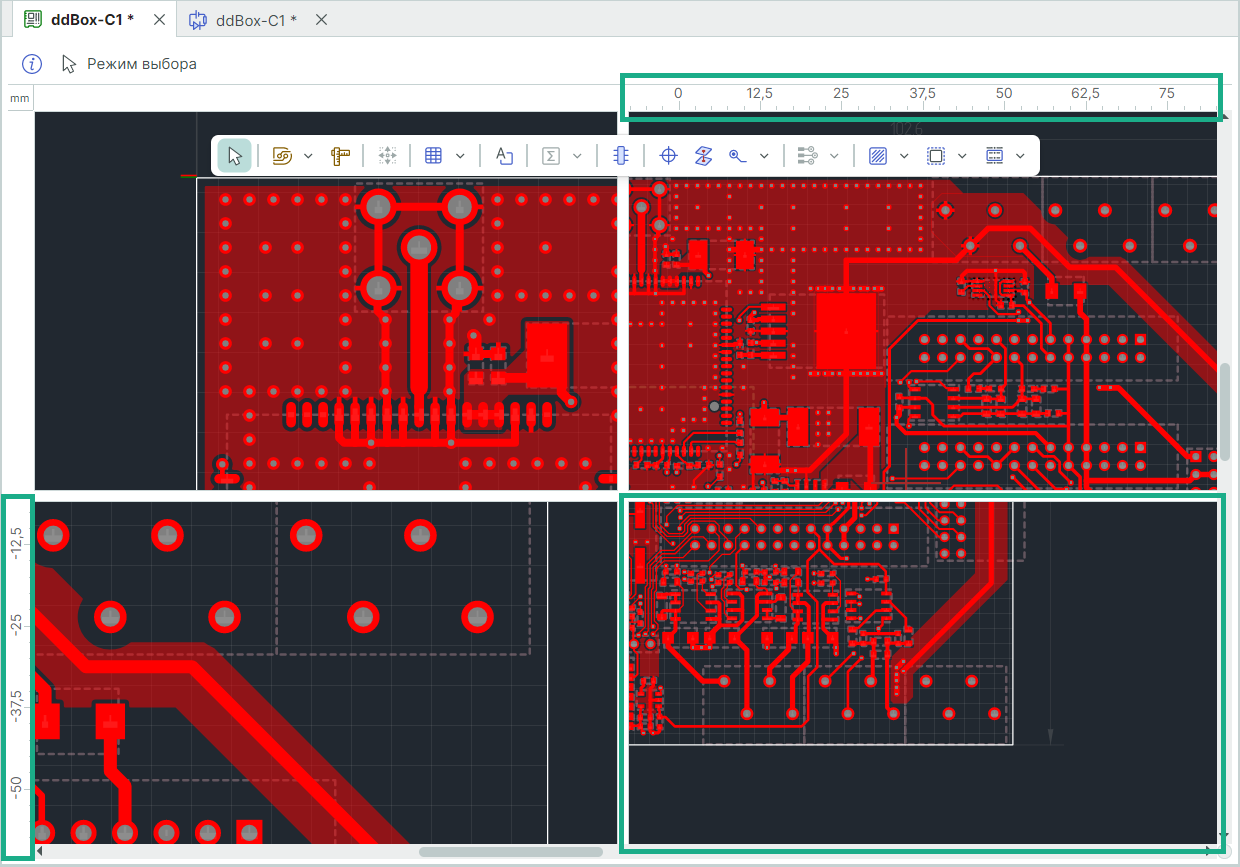

Координатные линейки отображаются только для активной рабочей подобласти, для того чтобы выбрать подобласть достаточно нажать левой кнопкой мыши в любом месте подобласти, см. Рис. 5.

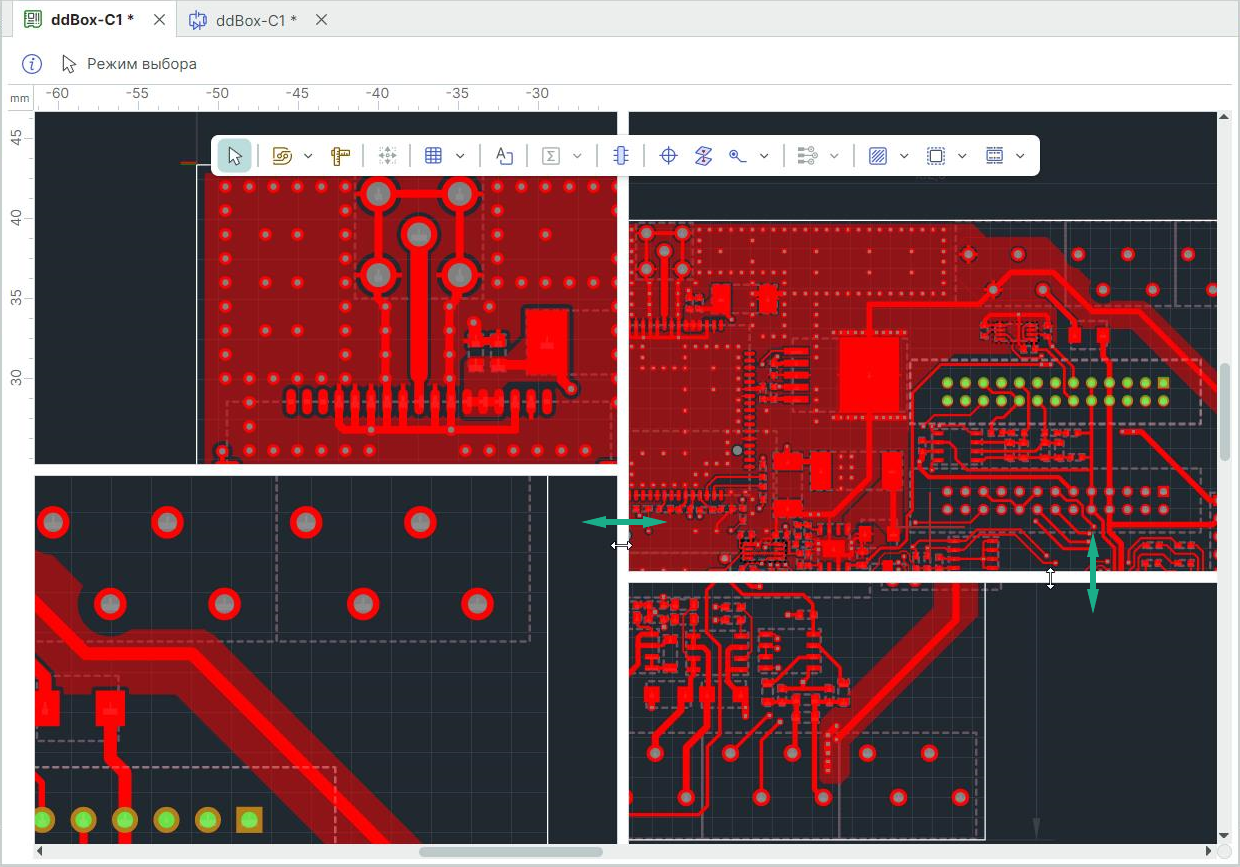

Размеры подобластей в рабочей области могут быть изменены путем перемещения зоны разделения между подобластями. Наведите курсор на зону разделения (курсор изменит свой вид) и переместите в нужное место с зажатой левой кнопкой мыши, см. Рис. 6.

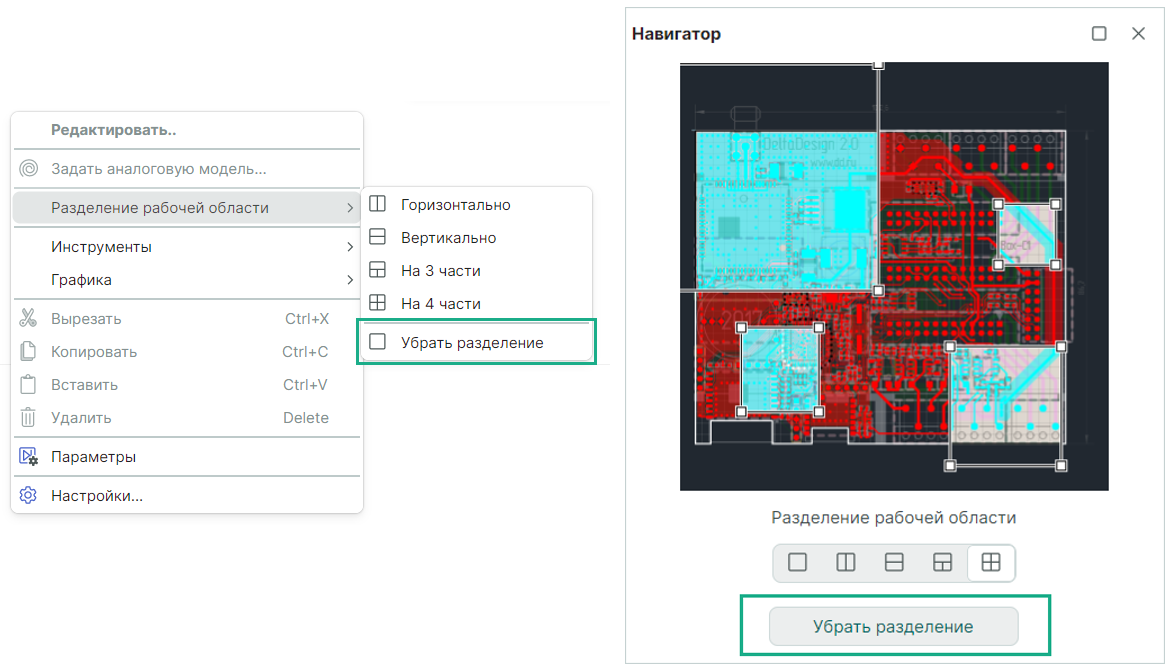

Отменить разделение и вернуться к одной рабочей области можно с помощью команды «Убрать разделение» в контекстном меню или в функциональной панели «Навигатор», см. Рис. 7.
