Размещение дополнительных объектов на схеме¶
Для улучшения восприятия электрической схемы на нее можно добавить дополнительные объекты: линии, фигуры, текст, технические требования, встроенный отчет и т.д.
Данные дополнительные объекты не влияют на функциональность схемы, а служат для отображения дополнительной информации.
Вызов инструментов дополнительной графики осуществляются:
а) из главного меню «Разместить»;
б) из панели инструментов «Рисование» и «Схема»;
в) из контекстного меню свободной области листа схемы.

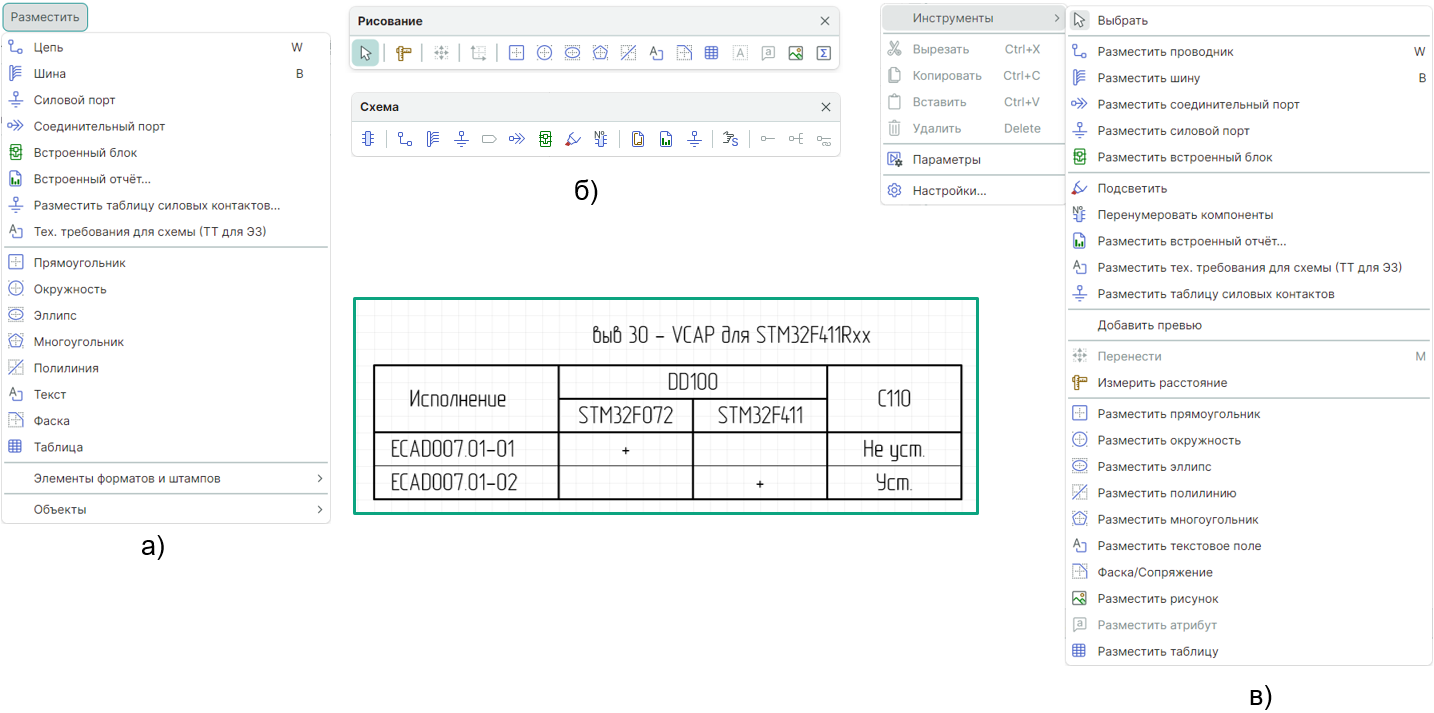

Пример схемы с дополнительными объектами представлен на Рис. 1.
К инструментам размещения дополнительных объектов относятся:
- Разместить встроенный отчет;
- Разместить тех. требования для схемы (ТТ для Э3);
- Разместить таблицу силовых контактов;
- Разместить прямоугольник;
- Разместить окружность;
- Разместить эллипс;
- Разместить многоугольник;
- Разместить полилинию;
- Разместить текстовое поле;
- Фаска/Сопряжение;
- Разместить рисунок;
- Разместить атрибут;
- Разместить таблицу;
- Разместить область текста;
- Разместить колонку текста отчетов;
- Разместить символ.
