Размещение графических объектов¶
Чтобы разместить графические объекты на плате:
1. Активируйте любой слой из групп «Шелкография» (SILK_TOP, SILK_BOTTOM), «Сборочные» (ASSEMBLY_TOP, ASSEMLY_BOTTOM) или «Документирующие» (DOCUMENTUM) с помощью списка слоев в строке состояния или с помощью панели «Слои».

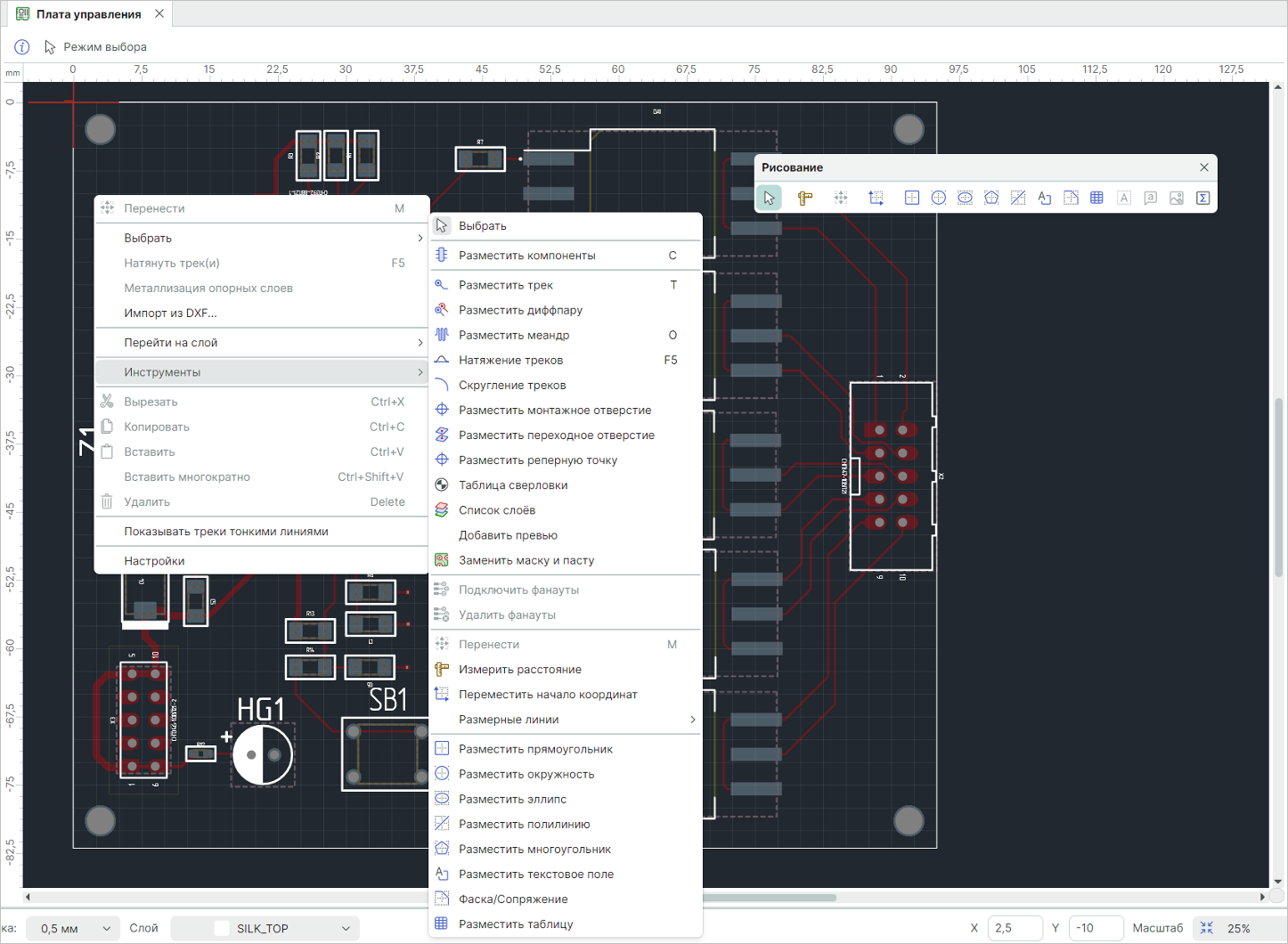

2. Разместите необходимые графические объекты, используя инструменты графического редактора, см. Рис. 1. При этом для слоев, не предназначенных для размещения графической информации, инструменты графического редактора будут недоступны.
