Размещение инстансов на заготовке

Для размещения проекта подготовки производства в другом проекте (заготовке) откройте заготовку в графическом редакторе, см. Рис. 1.

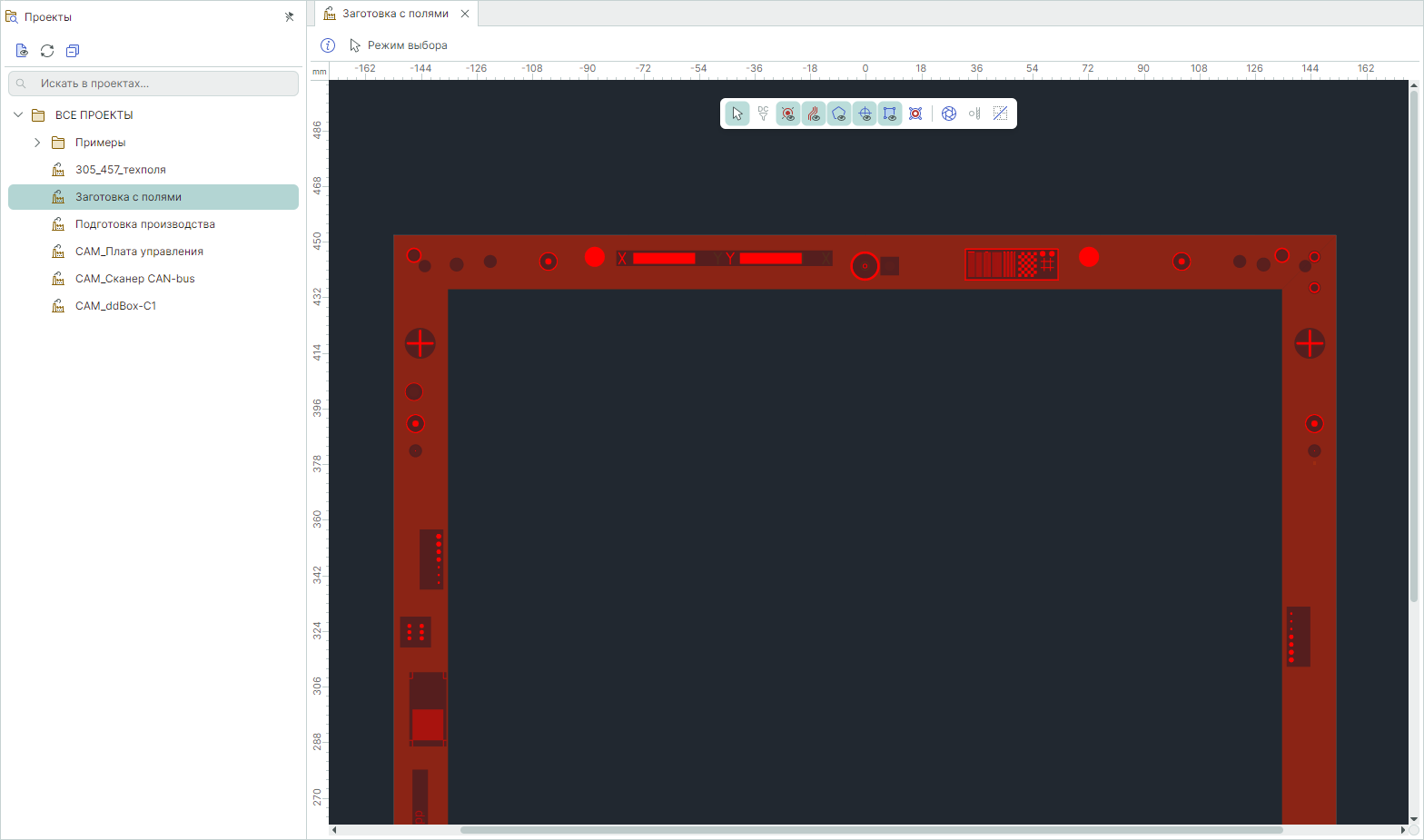

Рис. 1 Отображение заготовки в графическом редакторе

В функциональной панели «Проекты» вызовите контекстное меню с проекта, который необходимо разместить на заготовке, и нажмите «Разместить», см. Рис. 2.

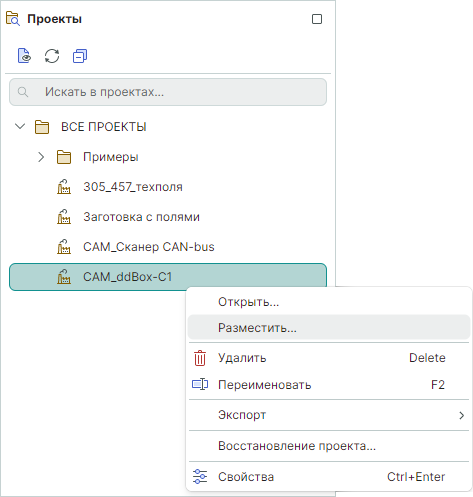

Рис. 2 Контекстное меню проекта. Команда «Разместить»

В отобразившемся окне «Сопоставление слоев» сопоставьте слои размещаемого проекта со слоями заготовки или создайте новые слои, см. Рис. 3.

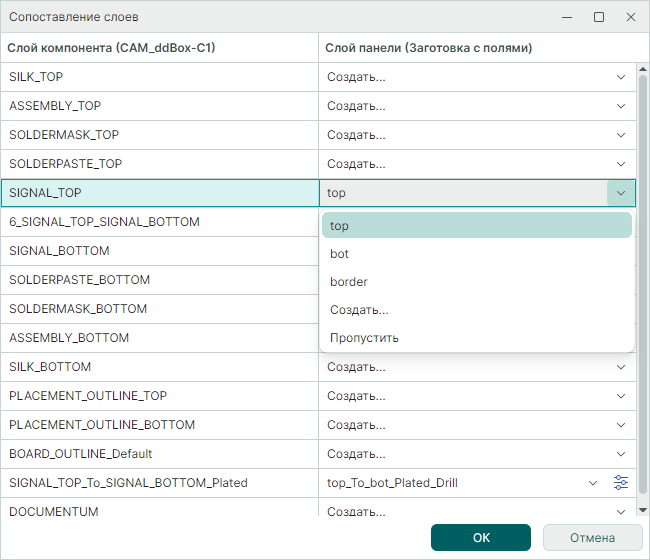

Рис. 3 Окно «Сопоставление слоев»

Для слоев механической обработки необходимо выбрать настройки импорта инструментов. Для перехода к настройкам импорта инструментов нажмите кнопку , см. Рис. 4.

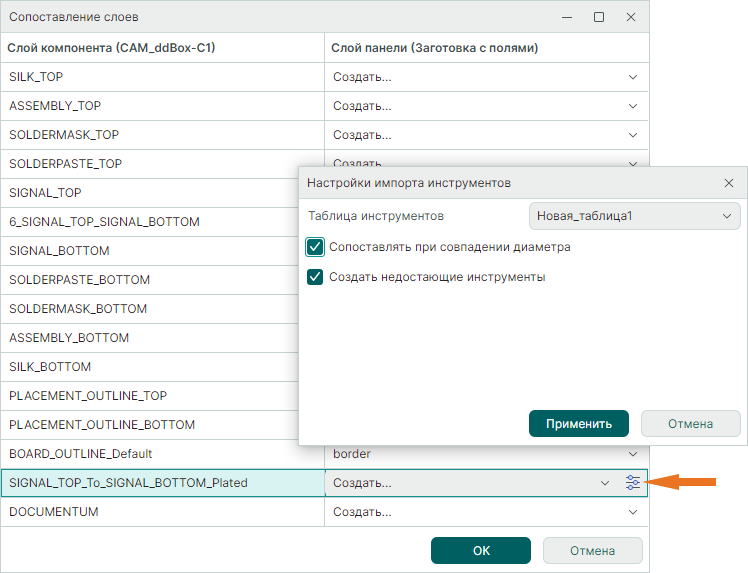

Рис. 4 Окно «Сопоставление слоев». Вызов настроек импорта инструментов

После завершения сопоставления слоев нажмите «ОК». Инструмент размещения инстанса станет активен, размещение инстанса осуществляется нажатием левой кнопки мыши, см. Рис. 5.

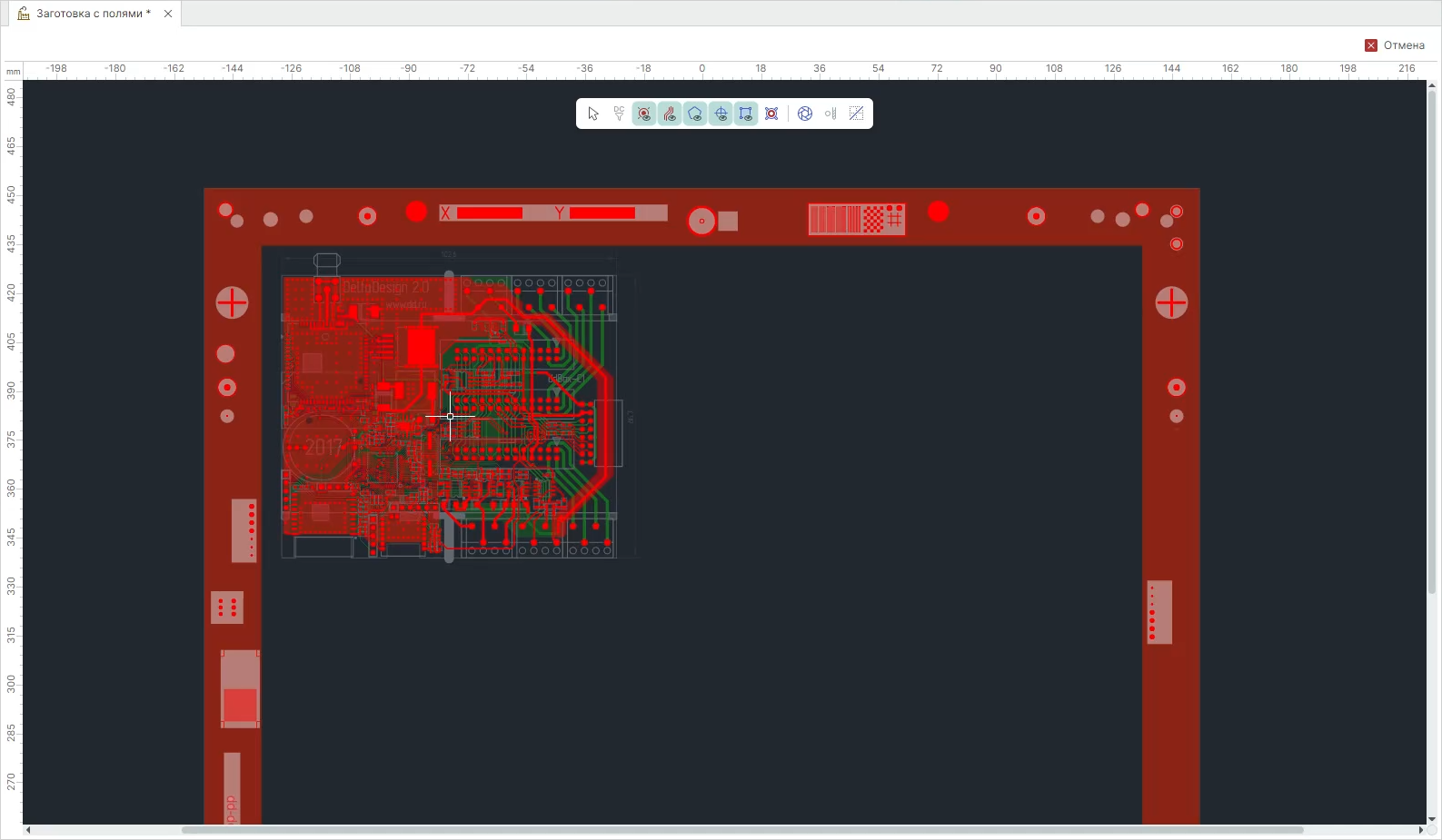

Рис. 5 Размещение инстанса

Разместите необходимое количество инстансов. Для выхода из инструмента вызовите контекстное меню и нажмите «Отменить», см. Рис. 6.

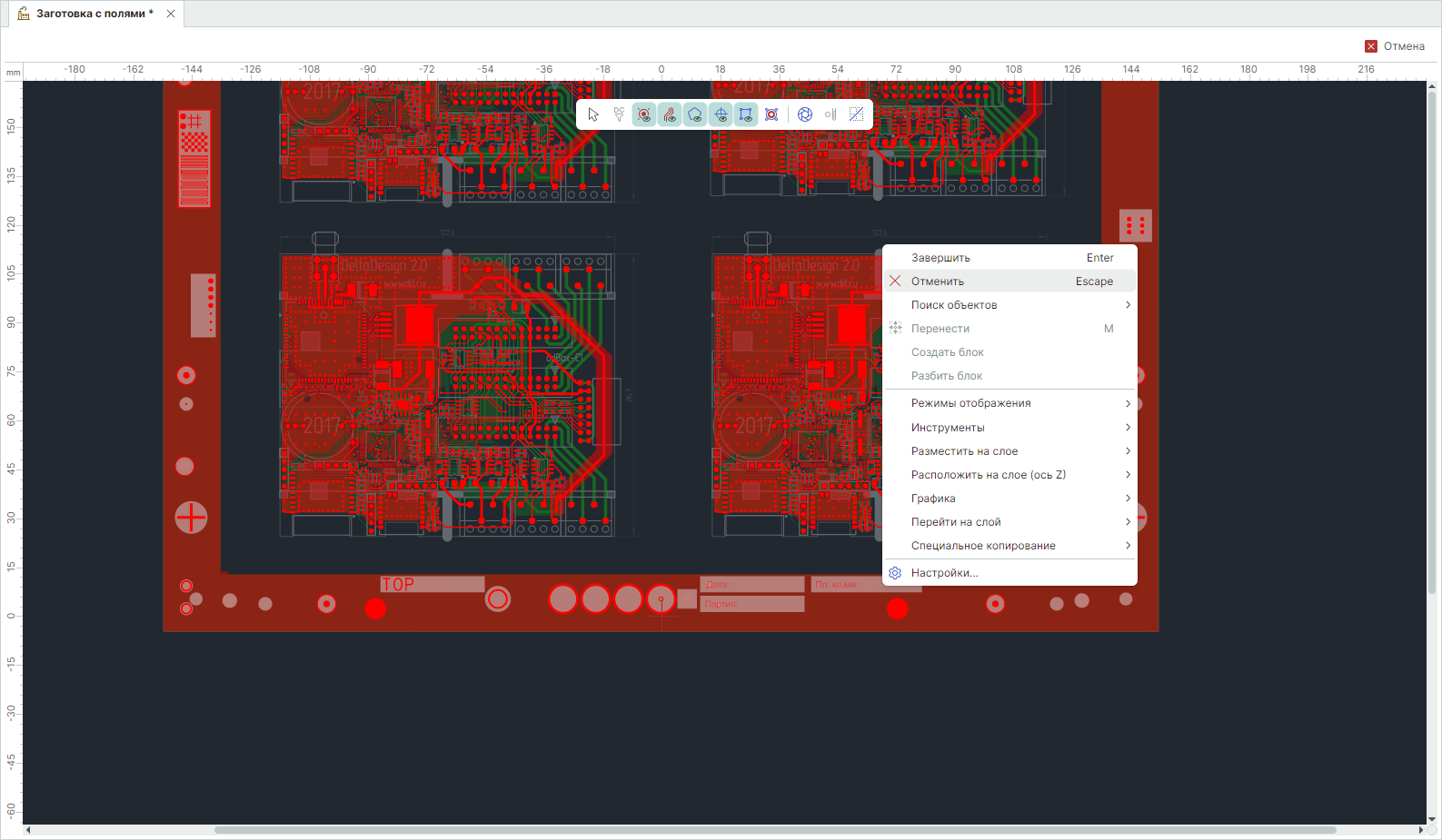

Рис. 6 Выход из инструмента

Вызовите инструмент «Область металлизации» из главного меню «Разместить». Разместите область металлизации по внутреннему периметру заготовки для заполнения пустых участков, см. Рис. 7.

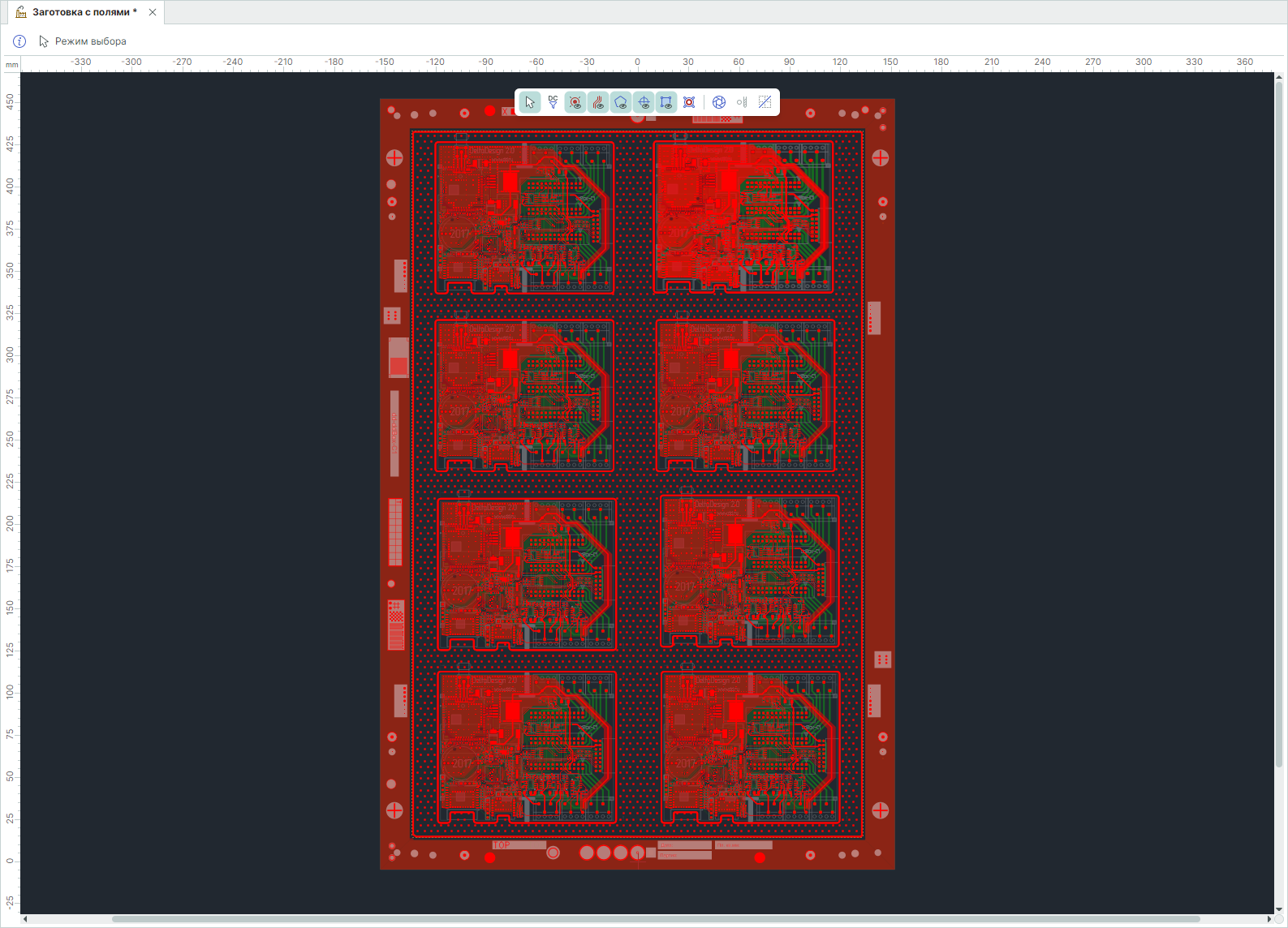

Рис. 7 Размещенная область металлизации

Если сопоставление сигнальных слоев и слоев границы платы было выполнено корректно, область металлизации заполнит свободные участки заготовки, отступив на заданное расстояние от внутренних границ заготовки и от границ размещенных инстансов, как показано на рисунке выше.
