Размещение компонентов

Для размещения компонентов нажмите кнопку «Разместить компоненты» на встроенной панели инструментов редактора платы, см. Рис. 1.

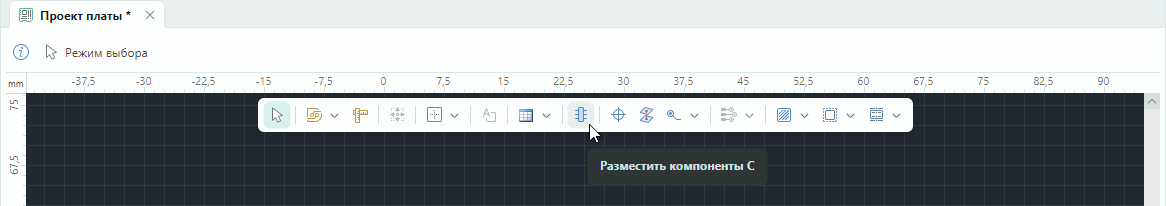

Рис. 1 Выбор инструмента «Разместить компоненты»

После нажатия на данную кнопку курсор примет форму добавляемого на плату компонента (посадочного места), см. Рис. 2.

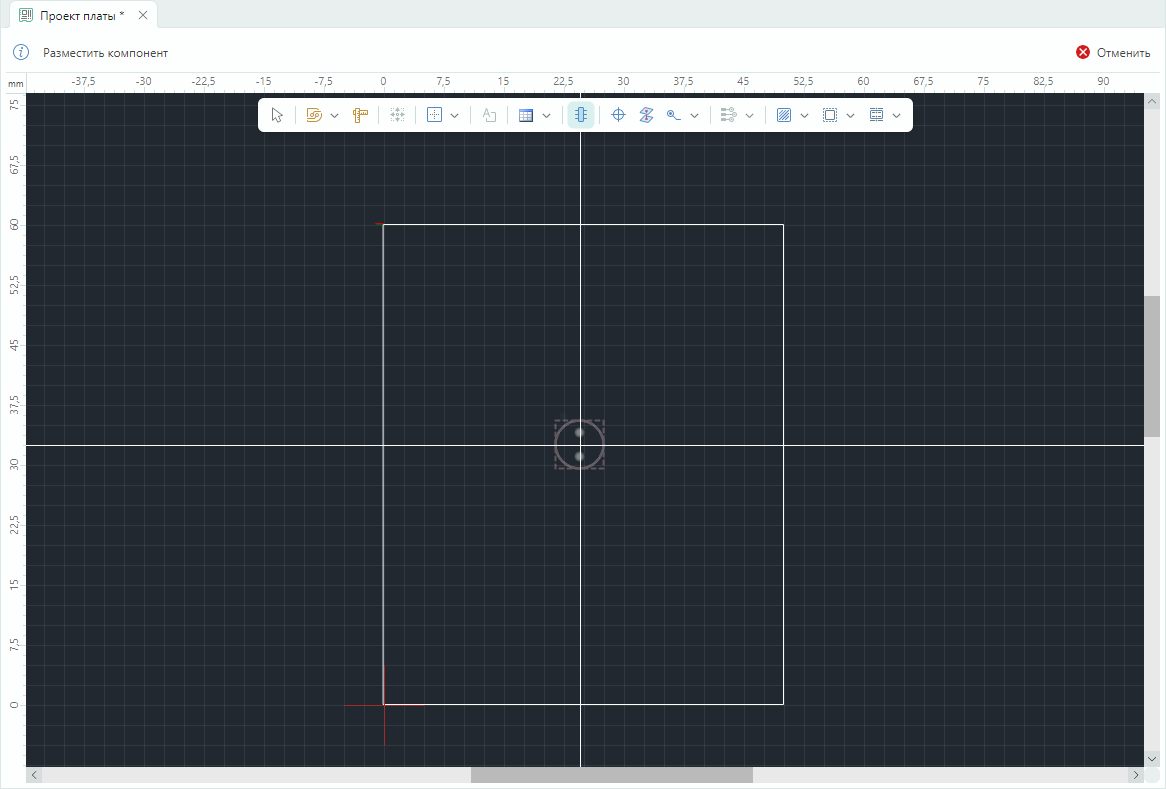

Рис. 2 Инструмент «Разместить компоненты»

Размещение компонента осуществляется нажатием левой клавиши мыши, инструмент «Разместить компонент» будет активен до тех пор, пока все компоненты, представленные на электрической схеме данного проекта, не будут размещены на плате.
Для поворота компонентов используются клавиши «R» и «Shift+R», компонент поворачивается по и против часовой стрелки соответственно.
Наглядный пример отображения всех размещенных компонентов представлен на Рис. 3.

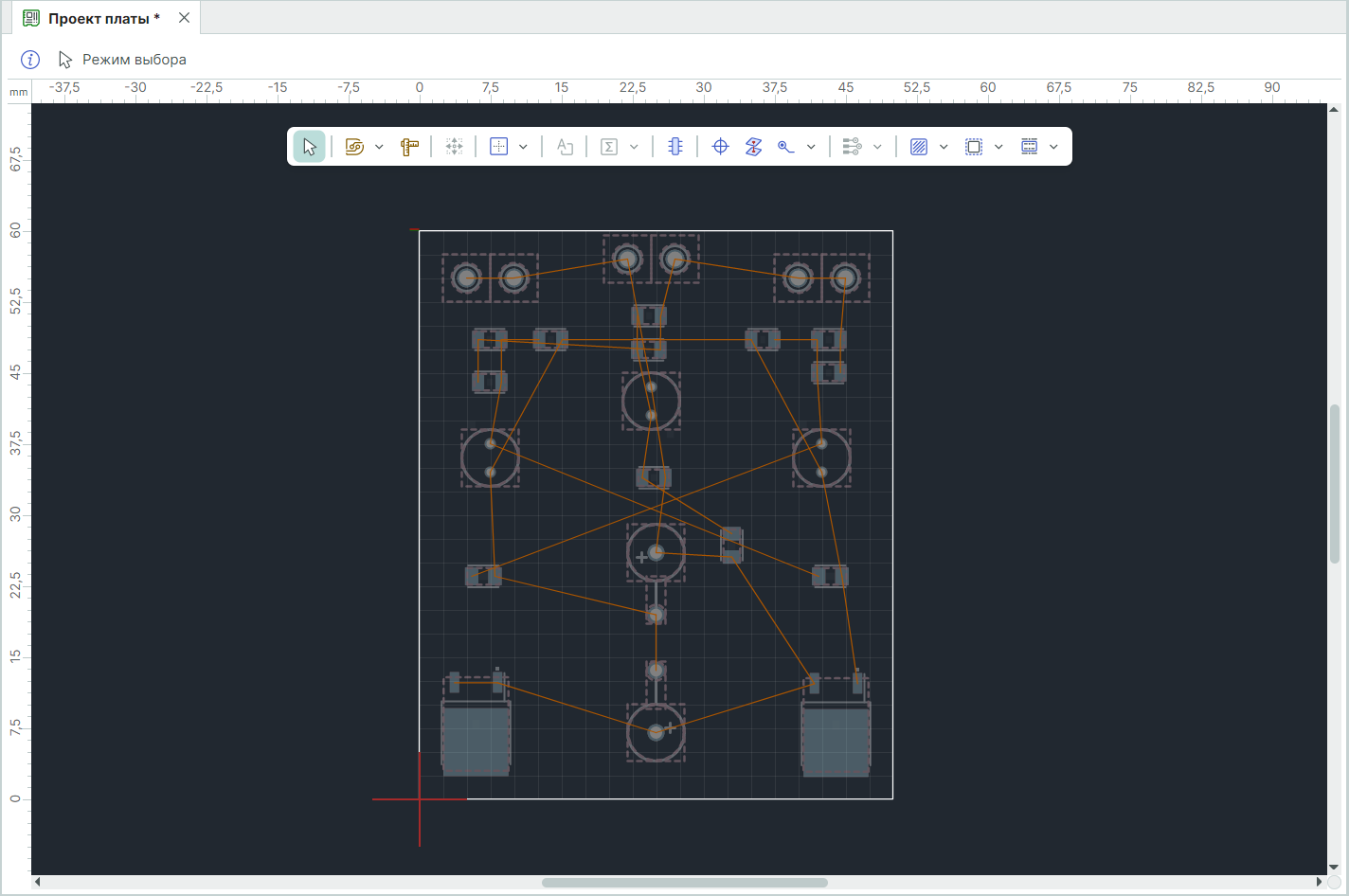

Рис. 3 Отображение всех размещенных компонентов на плате

После размещения компонентов на плате сохраните проект (Ctrl+S).
