Размещение многосекционных компонентов на схеме

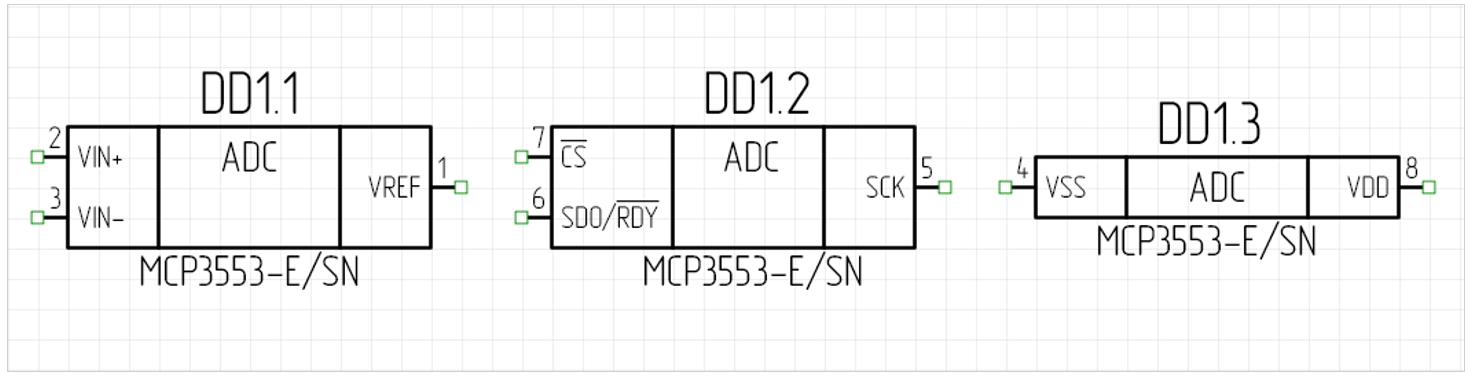

Если компонент состоит из нескольких секций, то при размещении УГО радиодеталей на схеме секции будут размещаться в порядке возрастания нумерации, см. Рис. 1.

Рис. 1 Размещение многосекционного компонента

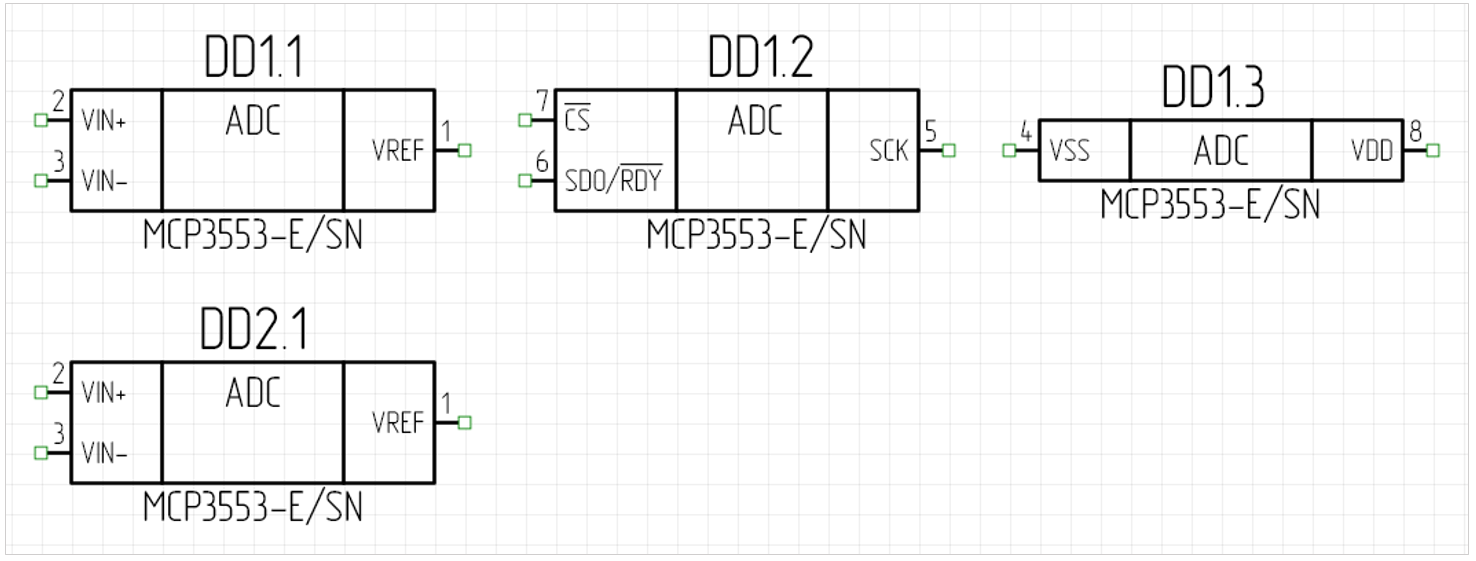

После того как будут размещены все секции из состава одного экземпляра радиодетали или инструмент размещения радиодетали на схеме будет сброшен и вызван заново, на схеме будут располагаться секции последующего экземпляра радиодетали, см. Рис. 2.

Рис. 2 Размещение последующего экземпляра радиодетали

Примечание! Если на схеме размещено несколько радиодеталей многосекционных компонентов, то перенумерация секций может быть выполнена только в пределах экземпляра радиодетали. То есть запрещается, чтобы секции одной радиодетали стали секциями другой радиодетали. Например, секция DD3.2, может быть переименована только в DD3.X, но не может быть переименована в DDX.2.

Пример! Если при первом размещении на схеме были размещены DD1.1 и DD1.2, при втором – DD2.1 и т.д., то секция DD1.3 осталась неразмещенной. Неразмещенные секции радиодеталей доступны для просмотра с помощью панели «Менеджер проекта».
