Размещение печатных проводников

Компоненты размещены, теперь можно приступать к трассировке – размещению печатных проводников. В данном курсе трассировка платы осуществляется в режиме «TopoR». Подробное описание доступных в Delta Design режимов трассировки печатных плат представлено в руководстве пользователя Редактор печатных плат.
Для трассировки платы в автоматическом режиме перейдите в режим «TopoR». Переход в данный режим доступен на встроенной панели инструментов редактора, см. Рис. 1.

Рис. 1 Переключение в режим «TopoR»
Рис. 1 Переключение в режим «TopoR»

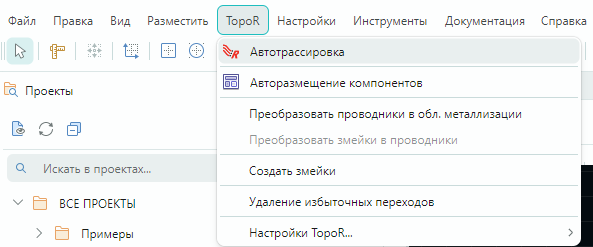

После перехода в режим «TopoR» в главном меню программы отобразится дополнительное меню «TopoR». Для перехода к автотрассировке платы  в главном меню программы последовательно выберите «TopoR» → «Автотрассировка», см. Рис. 2.

Рис. 2 Переход к автотрассировке
Рис. 2 Переход к автотрассировке

После выбора данного пункта меню на экране отобразится окно «Автоматическая трассировка», см. Рис. 3.

Рис. 3 Окно «Автоматическая трассировка»
Рис. 3 Окно «Автоматическая трассировка»

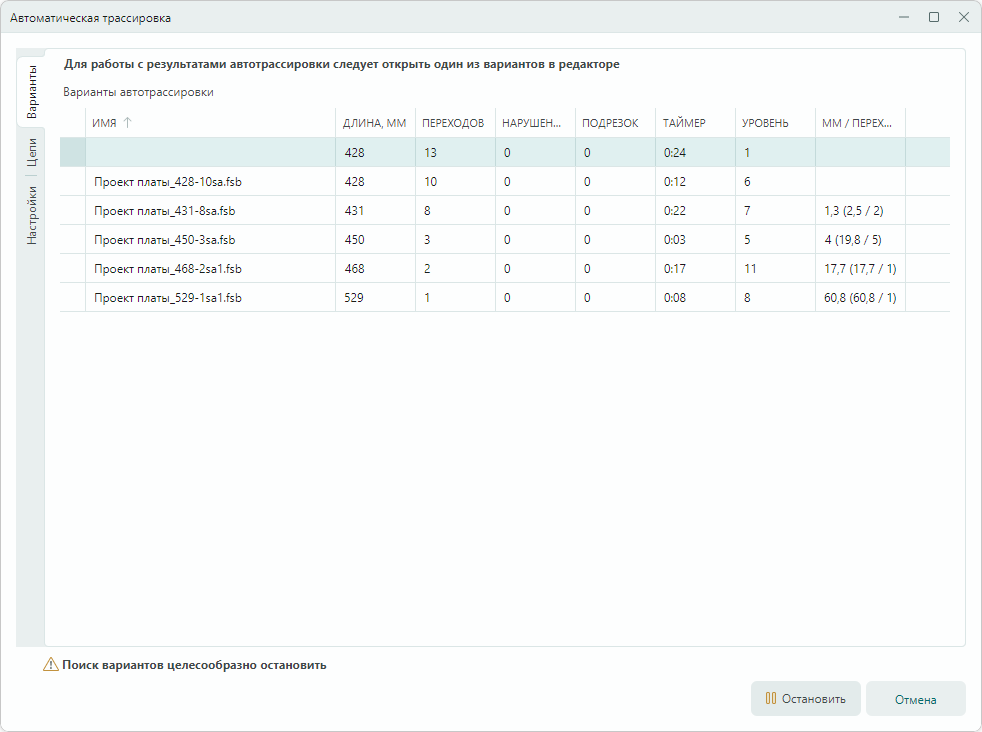

В данном окне нажмите кнопку «Запустить». После того как в нижней части окна отобразится уведомление «Поиск вариантов целесообразно остановить», нажмите кнопку «Остановить», см. Рис. 4.

Рис. 4 Перечень результатов автотрассировки
Рис. 4 Перечень результатов автотрассировки

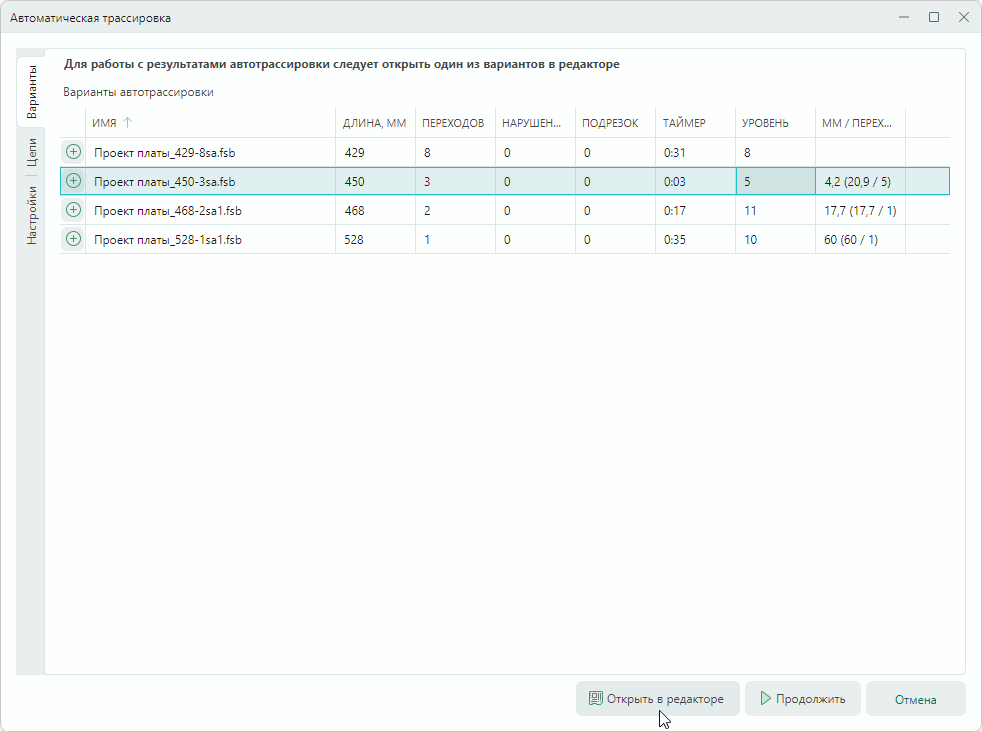

Выберите один из предложенных вариантов и нажмите кнопку «Открыть в редакторе», см. Рис. 5.

Рис. 5 Выбор варианта автотрассировки
Рис. 5 Выбор варианта автотрассировки

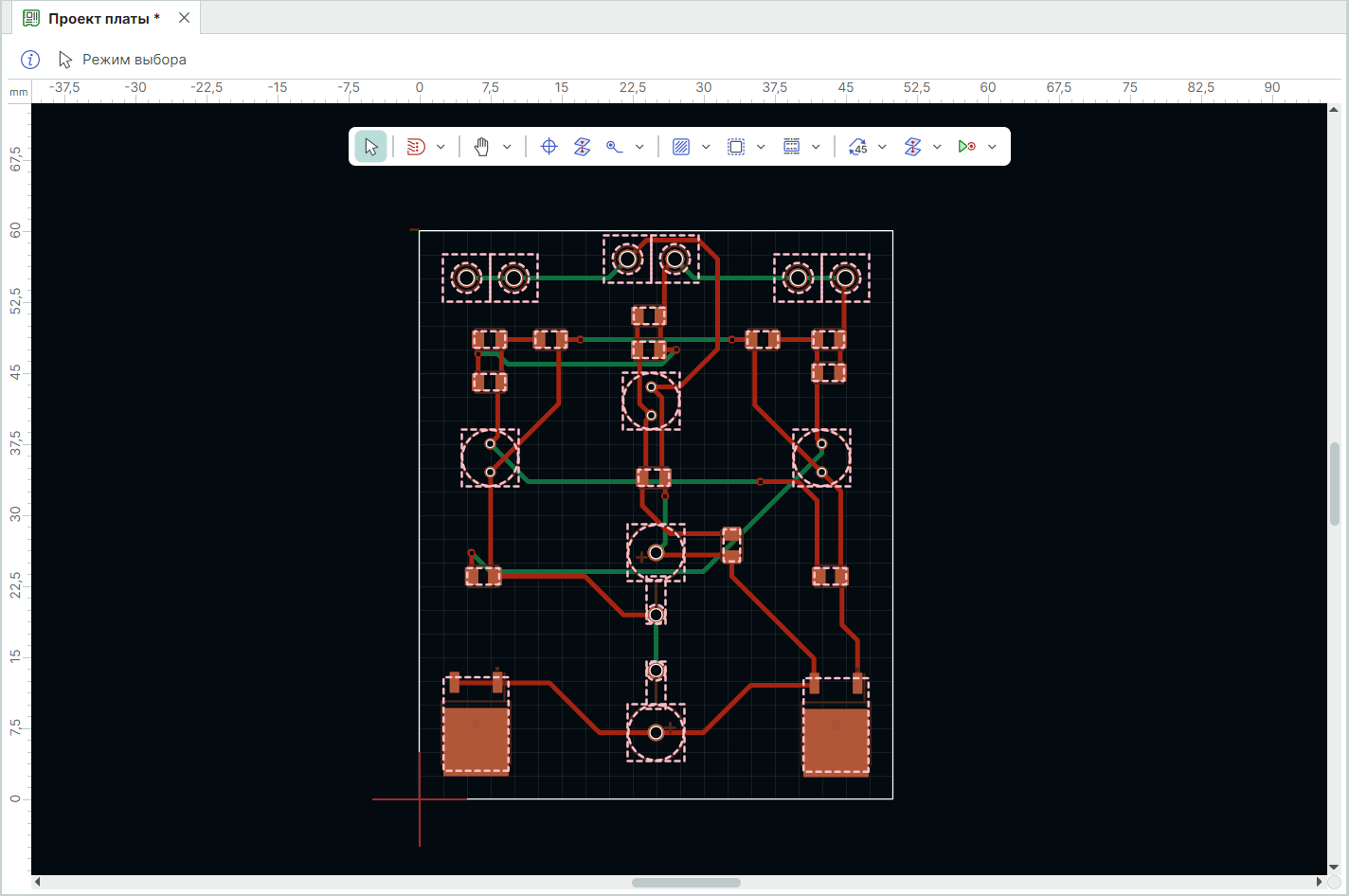

После нажатия кнопки откроется окно редактора платы, а компоненты на плате будут соединены треками. Пример отображения результата автотрассировки представлен на Рис. 6.

Рис. 6 Результат автотрассировки
Рис. 6 Результат автотрассировки

При необходимости ручного редактирования автотрассировки следует перейти в режим «RightPCB». Переход доступен на встроенной панели инструментов редактора платы.
