Размещение ПО на контактных площадках

Для того чтобы ПО можно было размещать непосредственно на КП, необходимо включить это разрешение в Правилах трассировки, см. Рис. 1.

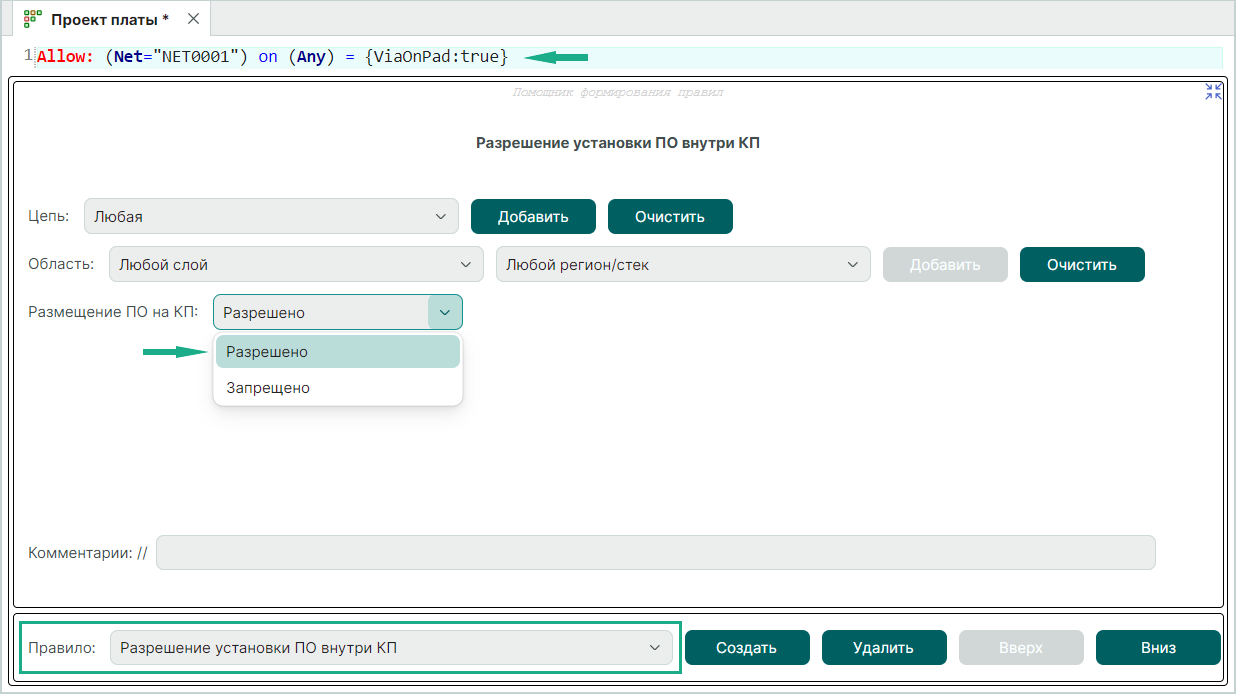

Рис. 1 Формирование разрешения на размещение ПО на КП в рамках проекта

Важно! Размещение ПО на КП работает только для планарных контактных площадок. Размещение других типов КП (сквозных КП, МО или реперных точек) DRC-проверка идентифицирует как нарушения.

При размещении ПО на КП центр ПО должен располагаться на границе или внутри КП, в противном случае будут действовать общие правила зазоров между ПО и КП, см. Рис. 2. Такое расположение ПО на КП исключает случаи образования острых углов «кислотных ловушек».

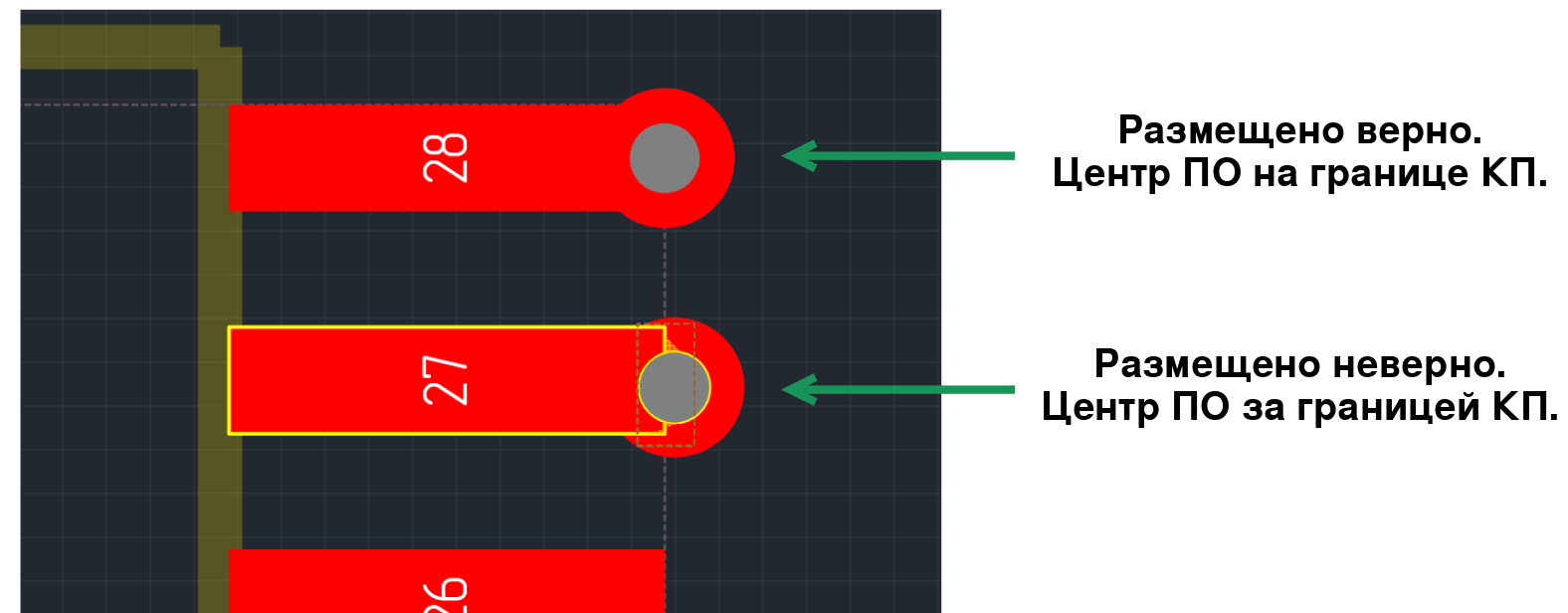

Рис. 2 Размещение ПО на КП

Примечание! Возможность размещения ПО непосредственно на КП позволяет сократить длины проводников при соединении треком объектов, находящихся на разных слоях.

Варианты размещения ПО на КП:

• Размещение ПО на КП. Не начиная трассировку, разместите ПО с помощью инструмента «Разместить переходное отверстие». При таком размещении ПО входит в состав цепи, к которой относится контактная площадка, см. Рис. 3.

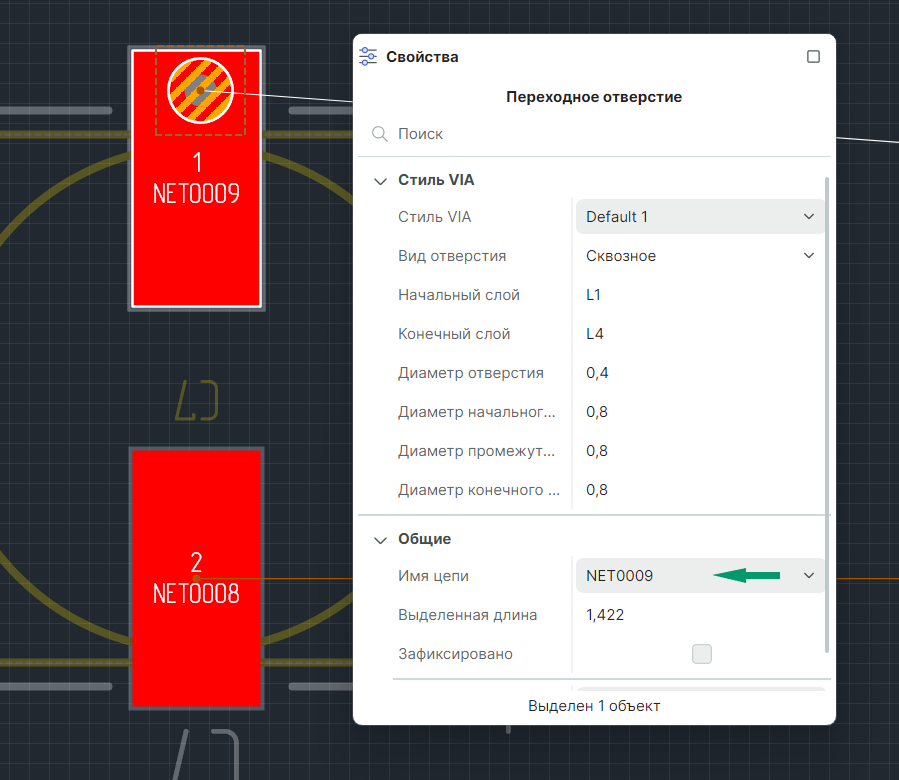

Рис. 3 Размещение ПО на КП без начала трассировки

• Соединение двух КП. В режиме размещения трека инициируем размещение с начальной КП, расположенной, например, на слое SIGNAL_TOP и переходим на слой SIGNAL_BOTTOM. В этот момент на конце трека возникнет переходное отверстие. Можно завершить трек, установив ПО непосредственно на финальной КП, см. Рис. 4.

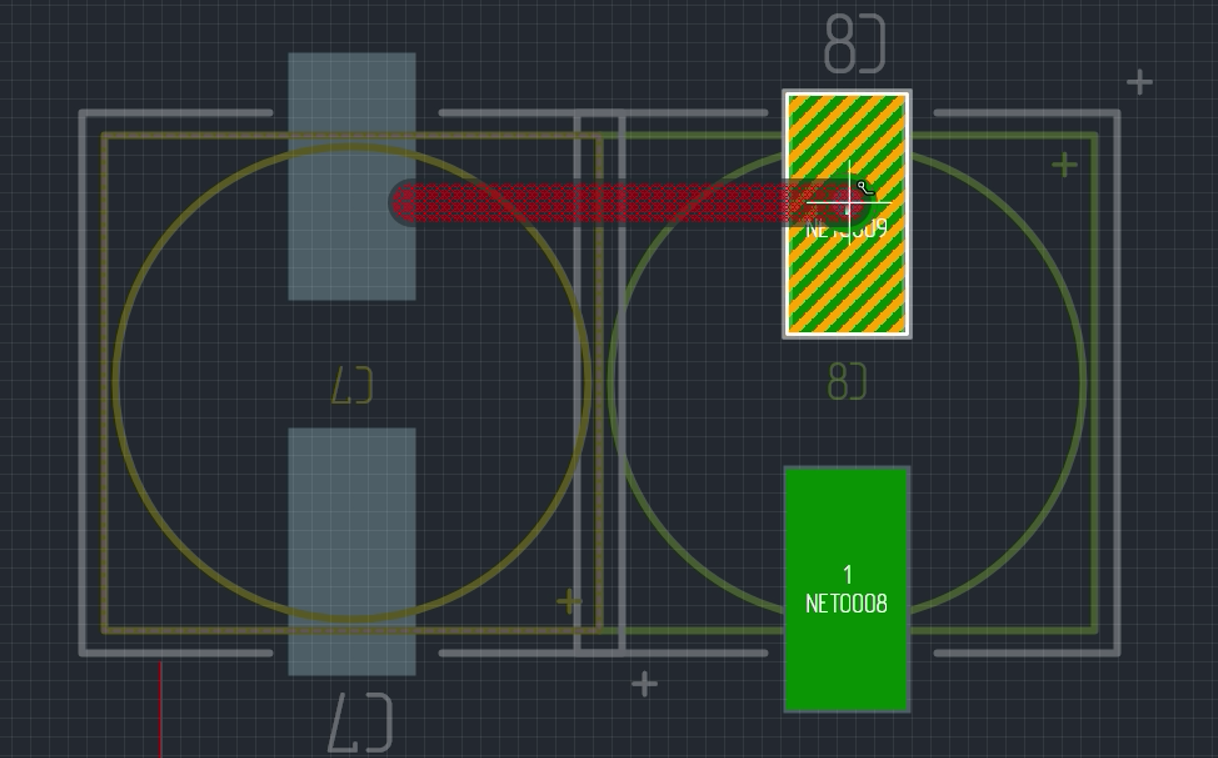

Рис. 4 Размещение ПО на КП в режиме трассировки

Важно! Если осуществляется переход со слоя «SIGNAL_TOP» на слой «SIGNAL_BOTTOM», а под ПО находится КП другой цепи, то ПО становиться некорректным.
