Размещение ПО при трассировке

Типы переходных отверстий, используемых в проекте, задаются в редакторе слоев, см. раздел Определение переходных отверстий.
Во время размещения трека (печатного проводника) редактор позволяет перейти на другой слой платы с автоматической установкой ПО, см. раздел Переход на другой слой. В данном разделе описывается размещение ПО, не подключенных к какой-либо цепи.
Чтобы разместить на плате переходное отверстие:
1. Вызовите инструмент «Разместить переходное отверстие», который обозначен символом  на панели инструментов «Плата». Также инструмент доступен в главном меню «Разместить», во встроенной панели редактора и в пункте «Инструменты» в контекстном меню, см. Рис. 1.

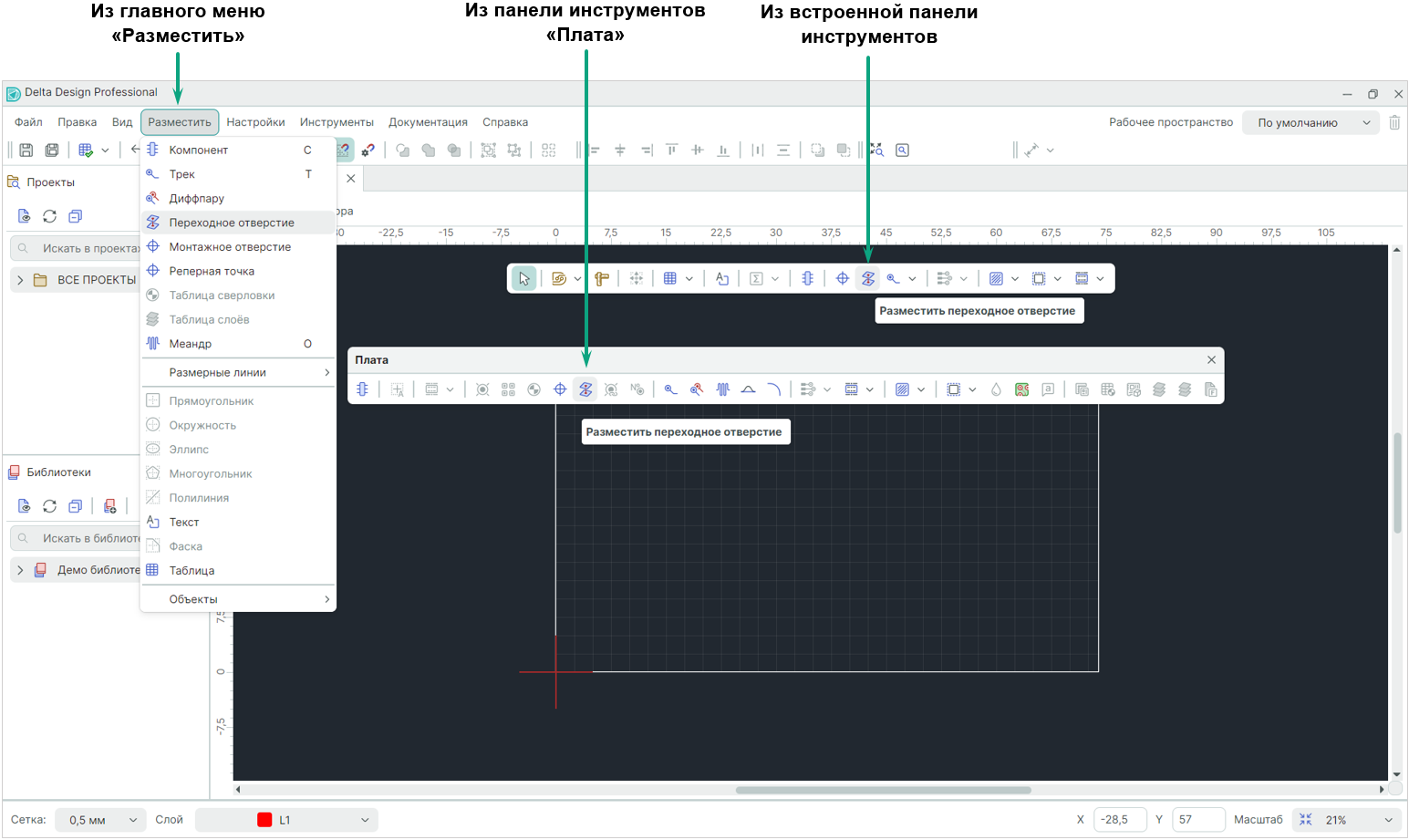

Рис. 1 Вызов инструмента «Разместить переходное отверстие»
Рис. 1 Вызов инструмента «Разместить переходное отверстие»

Во время размещения ПО редактор позволяет задать цепь для нового переходного отверстия с помощью команды контекстного меню «Задать цепь ПО» или горячих клавиш «Shift+N», см. Рис. 2 и Рис. 2 .

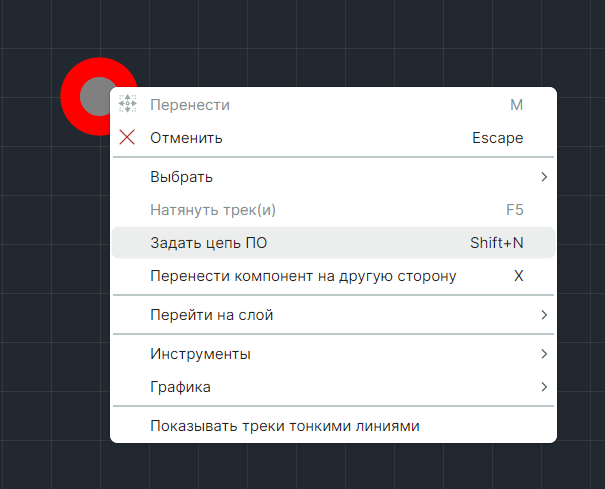

Рис. 1 Переход к выбору цепи для ПО
Рис. 1 Переход к выбору цепи для ПО

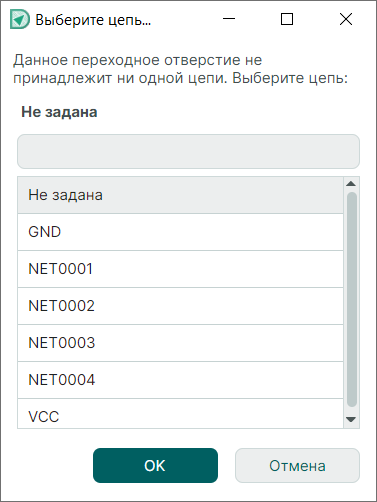

Рис. 3 Выбор цепи для нового ПО из списка существующих
Рис. 3 Выбор цепи для нового ПО из списка существующих
  1. Выберите стиль ПО в панели «Свойства» → «Общие» → «Стиль VIA», см. Рис. 4. Выпадающий список отображается при нажатии на символ «», который расположен в правой части строки. Также смена стиля для размещаемого ПО возможна с помощью горячей клавиши, по умолчанию назначена горячая клавиша «Tab».

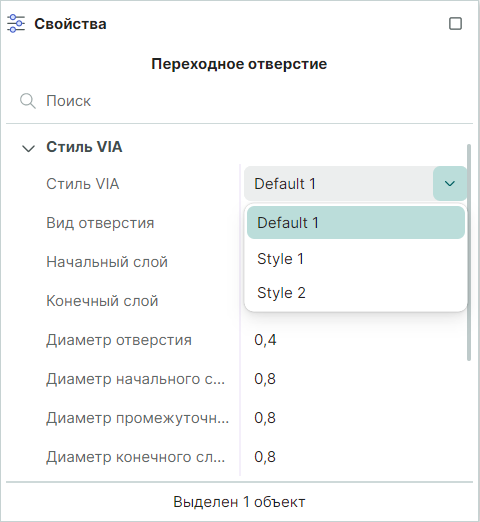

Рис. 4 Выбор стиля переходного отверстия
Рис. 4 Выбор стиля переходного отверстия
  1. Переведите курсор в нужную точку рабочей области редактора и нажмите левую кнопку мыши. Переходное отверстие будет размещено в указанной точке, см. Рис. 5.

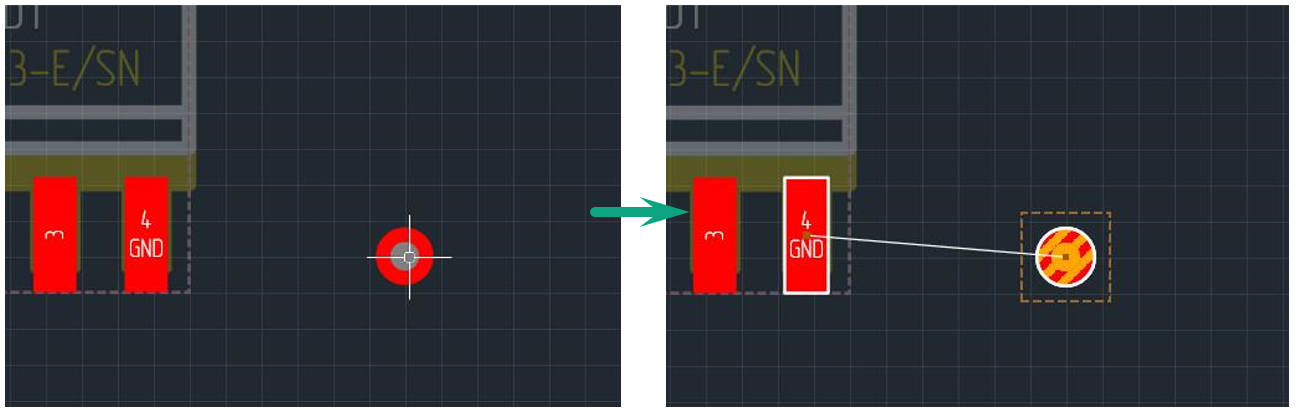

Рис. 5 Переходное отверстие размещено
Рис. 5 Переходное отверстие размещено

Важно! Пока для переходного отверстия не назначена какая-либо цепь, оно не может стать началом размещения трека или быть подключено к области металлизации. При подключении трека к переходному отверстию, для которого не назначена цепь, оно будет включено в состав подключенной цепи.

Используя панель «Свойства», можно изменить следующие параметры размещенного ПО, см. Рис. 6:
Группа «Стиль VIA»:

  • «Стиль VIA» –  стиль переходного отверстия ПО, изменение стиля доступно только для незафиксированного ПО.

Группа «Общие»:

  • «Имя цепи» – имя цепи, к которой подключено ПО, выбирается из выпадающего списка;
  • «Зафиксировано» – фиксация положения и  выбранного стиля ПО;
  • «Расположение» – координаты ПО.

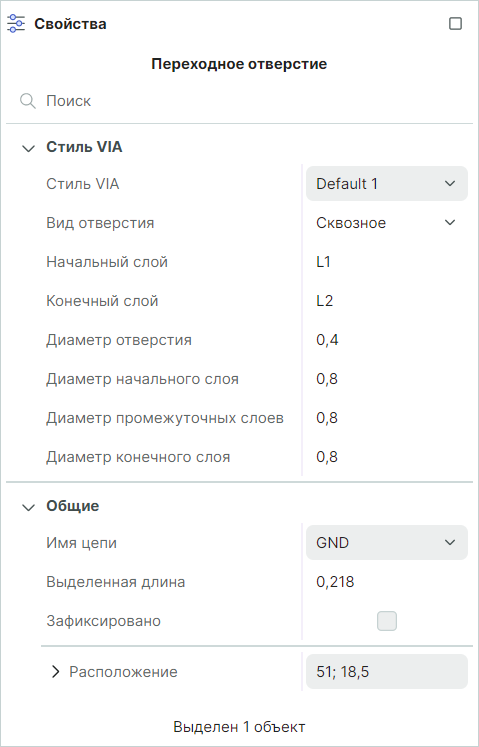

Рис. 6 Свойства переходного отверстия
Рис. 6 Свойства переходного отверстия

Важно! Если для переходного отверстия, к которому уже подключен проводник, назначить другую цепь, то такое переходное отверстие становится ошибочно размещенным.
