Размещение радиодеталей на схему с помощью контекстного меню

С помощью контекстного меню радиодетали могут быть размещены на схеме из библиотеки и функциональной панели «Менеджер проекта». Размещение радиодеталей с помощью контекстного меню работает следующим образом:
1. Выберите нужный элемент в библиотеке или из списка «Избранное» и вызовите контекстное меню.
2. В отобразившемся контекстном меню выберите пункт «Разместить на схеме».
3. Переместите курсор на рабочее пространство схемы и выберите место для размещения радиодетали. При этом на схеме будет отображаться предполагаемый вид УГО радиодетали.
4. Нажмите кнопку мыши для размещения радиодетали.
Схематический механизм размещения с помощью контекстного меню показан на Рис. 1. В левой части рисунка в панели «Библиотеки» выбран элемент и вызвано контекстное меню. В правой части рисунка курсор уже перемещен на схему, где показывается предполагаемое расположение УГО радиодетали на схеме.

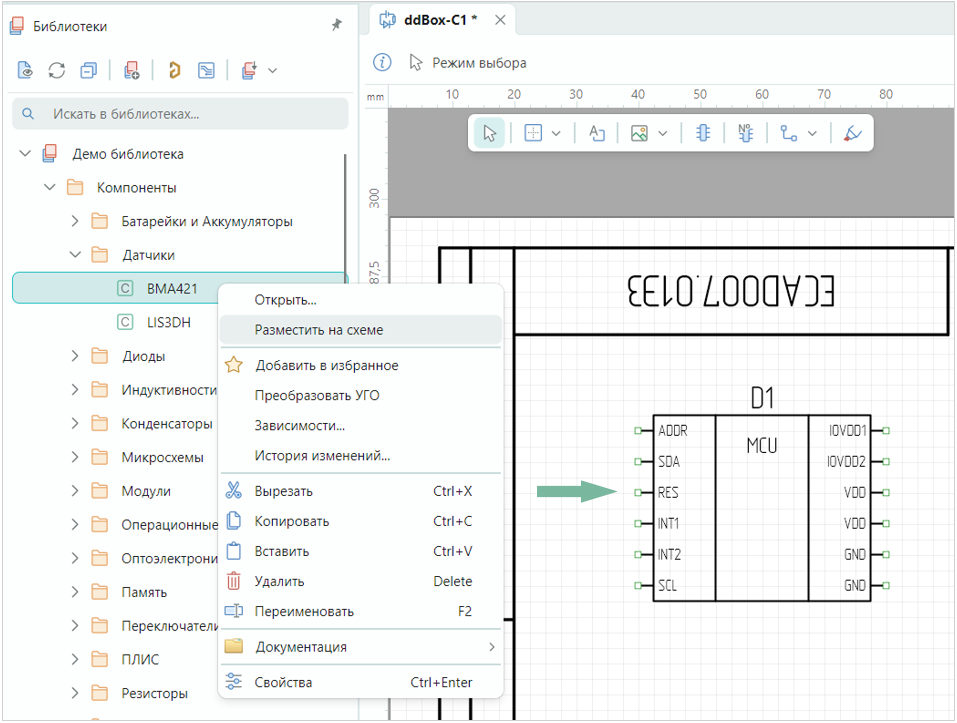

Рис. 1 Размещение радиодеталей на схеме с помощью контекстного меню

Размещение альтернативного представления радиодетали на схему
1. Выберите нужный элемент в библиотеке или из списка «Избранное» и вызовите контекстное меню.
2. В отобразившемся контекстном меню выберите пункт «Разместить на схеме».
3. Переместите курсор в область функционального окна «Свойства», откройте выпадающее меню поля «Компоненты» → «Секция». Выберите вид представления УГО компонента, см. Рис. 2.

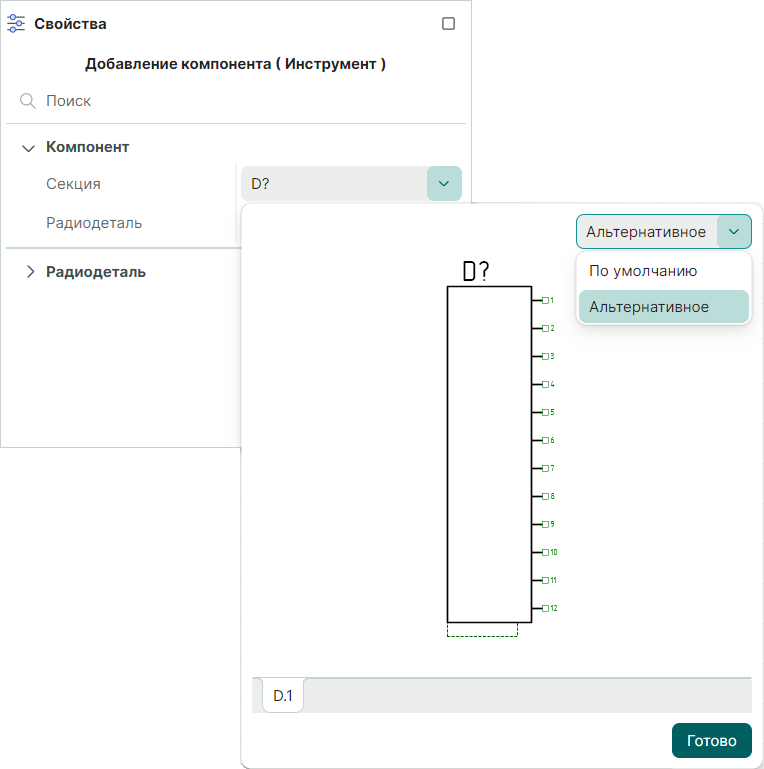

Рис. 2 Выбор представления УГО компонента

4. Переместите курсор на рабочее пространство схемы и выберите место для размещения радиодетали. На схеме отображается выбранный вид представления УГО радиодетали.
5. Нажмите кнопку мыши для фиксации размещения радиодетали.
