Размещение радиодеталей с созданием новых цепей

Радиодетали могут быть размещены путем наложения выводов одного УГО на выводы другого, см. Рис. 1. Такой способ размещения можно назвать «вывод на вывод». На рисунке показан предполагаемый вид УГО радиодетали перед размещением на схему.

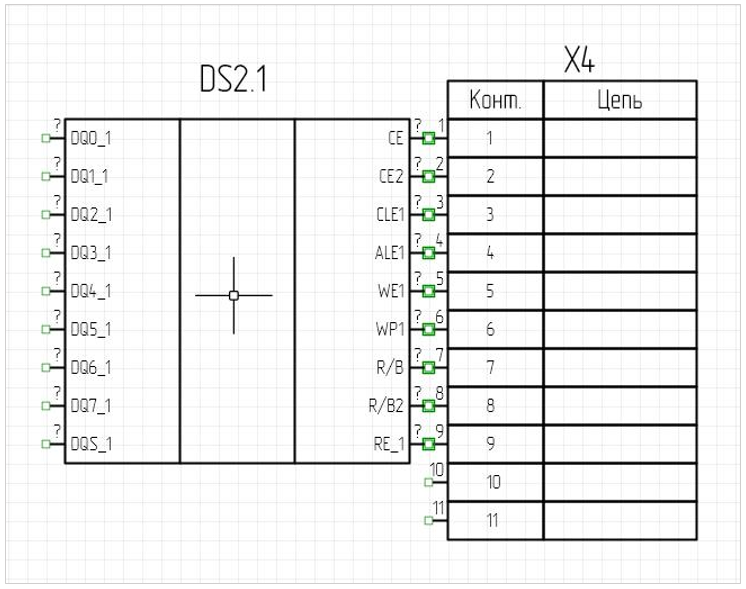

Рис. 1 Размещение радиодетали на выводы УГО другой радиодетали
Рис. 1 Размещение радиодетали на выводы УГО другой радиодетали

Пример отображения компонентов, подключенных через выводы, представлен на Рис. 2.

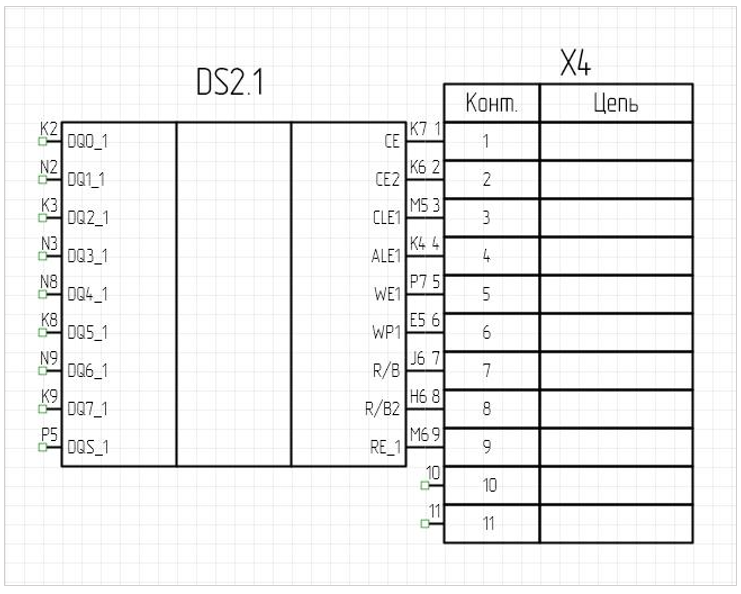

Рис. 2 Радиодеталь, размещенная на выводах УГО другой радиодетали
Рис. 2 Радиодеталь, размещенная на выводах УГО другой радиодетали

При таком способе размещения радиодеталей создаются цепи. В примере созданы цепи, соединяющие пары выводов: K7-1, K6-2, M5-3, K4-4  и т.д. Однако в текущей ситуации цепи не имеют графического представления на схеме, т.к. их длина равна нулю. Чтобы показать, что цепи существуют, можно переместить любое из УГО. Когда длина цепей станет больше нуля, цепи будут проложены и отображены на схеме, см. Рис. 3.

Важно! Все создаваемые цепи вне зависимости от отображения на схеме попадают в список цепей (см. раздел Цепи в менеджере проекта). Если цепь отсутствует в списке цепей, то она не создана.

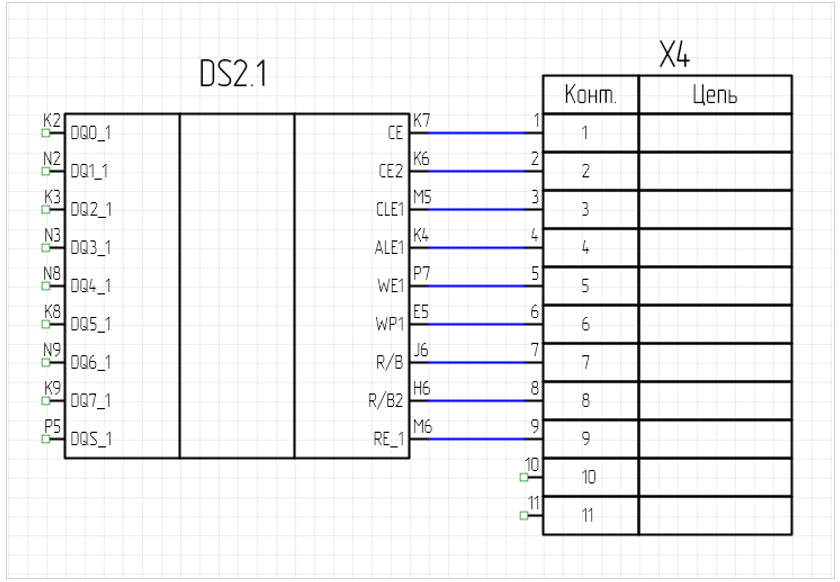

Рис. 3 Цепи между компонентами
Рис. 3 Цепи между компонентами
