Размещение радиодетали на существующую цепь

Радиодеталь может быть размещена на существующей цепи. Такое размещение может произойти в следующих случаях:

• При размещении радиодетали на окончание незавершенной цепи.
• При размещении радиодетали в разрыв существующей цепи.

Размещение радиодетали на незавершенной цепи
Свободное окончание незавершенной цепи может быть использовано для размещения радиодетали на схеме, при этом размещаемая радиодеталь сразу будет подключена к указанной цепи. На Рис. 1 показан вид радиодетали до и после размещения на схеме. Когда контакт размещаемой радиодетали совпадает со свободным окончанием цепи, зеленый квадрат, обозначающий свободное окончание, дополнительно подсвечивается зеленым цветом.
Для использования данного механизма необходимо, чтобы рядом со свободным окончанием цепи было достаточно свободного пространства для размещения УГО радиодетали.

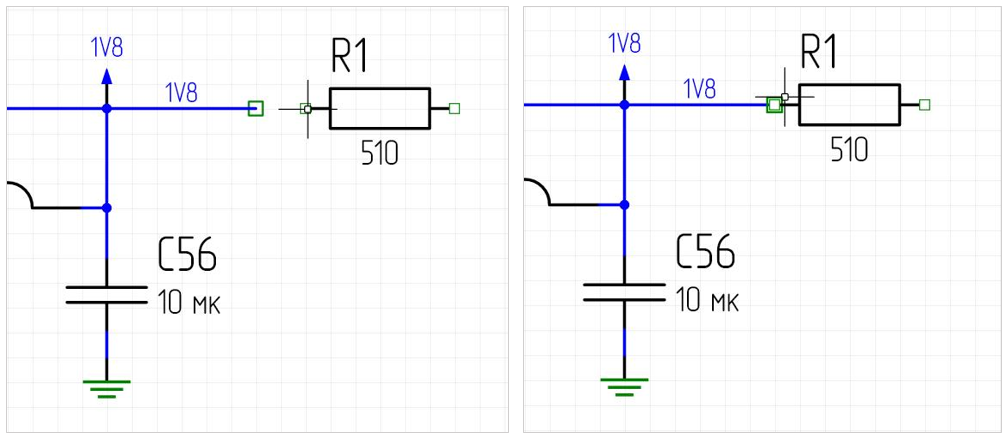

Рис. 1 Размещение радиодетали на окончание незавершенной цепи

Данный механизм может использоваться для неограниченного количества незавершенных цепей при условии, что расстояния между незавершенными окончаниями соответствуют расстоянию между выводами УГО радиодетали, см. Рис. 2. Кроме того, этот механизм работает и в противоположном направлении: перемещая окончания незавершенных цепей, их можно поместить на неподключенные выводы УГО радиодетали, после чего произойдет соединение. При этом зеленые квадраты, обозначающие свободные окончания, также подсвечивается зеленым цветом, а имена цепей не отображаются.

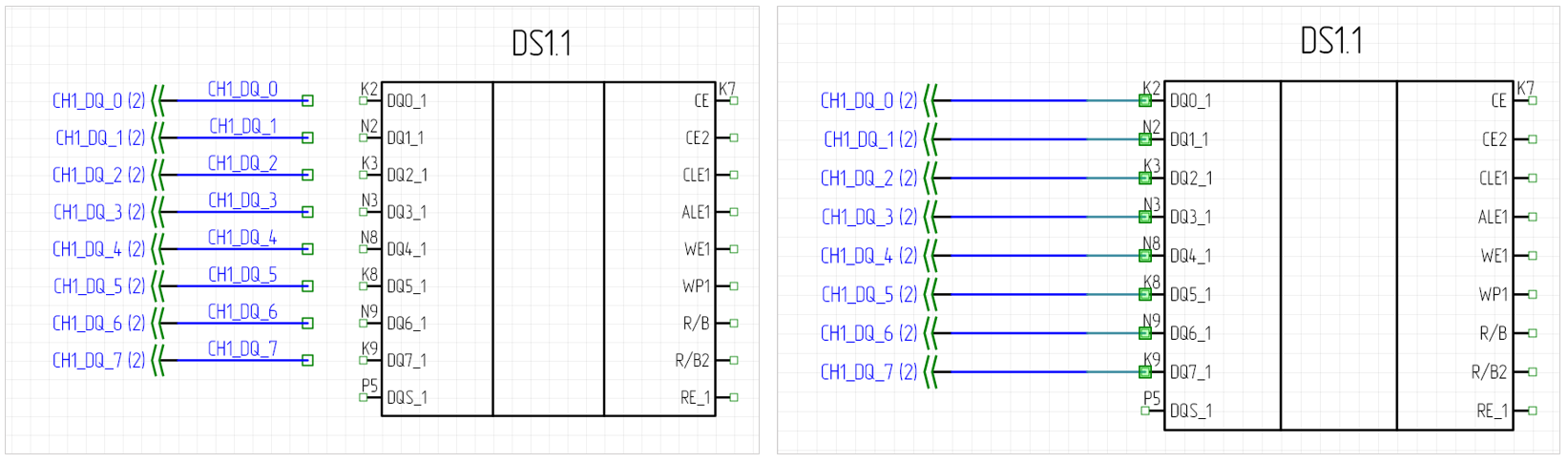

Рис. 2 Создание соединения путем перемещения незавершенных окончаний цепей до контактов компонента

Размещение радиодетали в разрыв существующей цепи
Радиодеталь может быть установлена в «разрыв цепи», см. Рис. 3. При этом к цепям будут подключены все выводы УГО, которые попадают на существующие цепи.

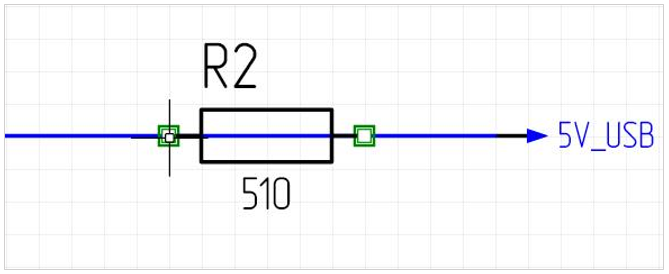

Рис. 3 Размещение радиодетали в разрыв цепи

При размещении радиодетали на существующие цепи происходит создание новых цепей. На Рис. 4 показан пример, где вместо одной цепи «NET0011», которая существовала до размещения радиодетали, была создана еще одна цепь – «NET0016». Размещение контактов радиодетали на проводнике и удаление фрагмента проводника между контактами приводит к получению двух не связанных между собой фрагментов цепи, один из которых получает новое имя.

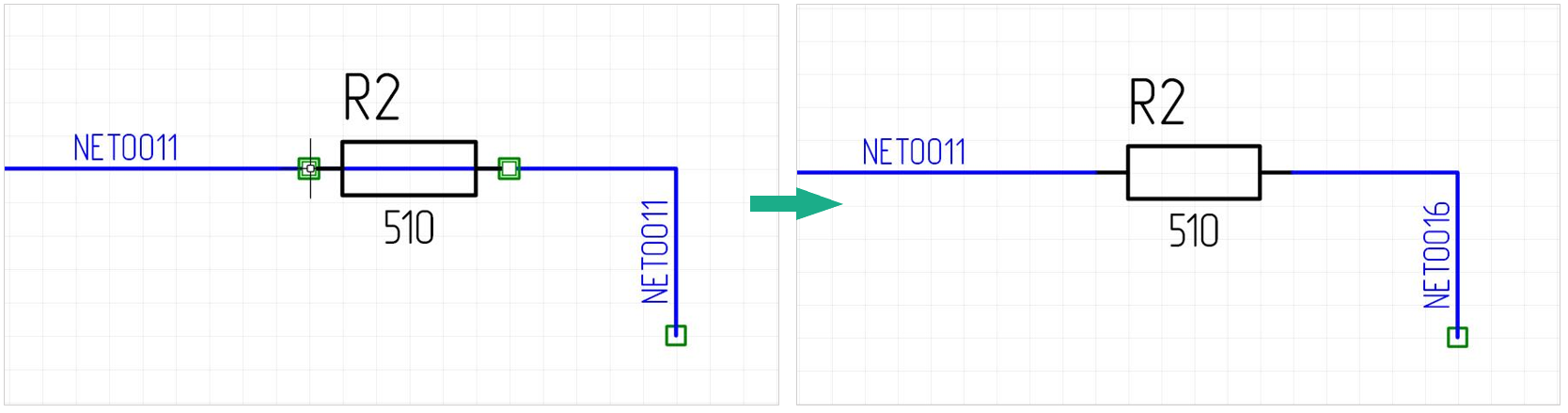

Рис. 4 Создание дополнительной цепи при размещении радиодетали

Примечание! Данный механизм работает только для радиодеталей, УГО которых имеет два вывода.
