Размещение регионов

Регионы размещаются на плате с помощью инструмента «Разместить регион», который обозначается символом  и расположен:

• на встроенной панели редактора;
• на панели инструментов «Плата»;
• в главном меню «Инструменты» → «Регион».

Примечание! В системе Delta Design существует три встроенных формы региона: прямоугольник, круг, многоугольник. Форма размещаемого региона отображается на соответствующей иконке инструмента «Разместить регион».

Чтобы разместить регион:
1. Выберите инструмент «Разместить регион», выберите форму региона, см. Рис. 1.

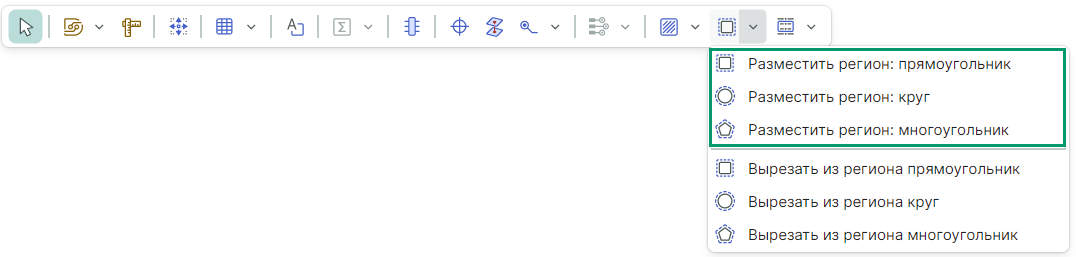

Рис. 1 Вызов инструмента «Разместить регион» из встроенной панели редактора

2. Переместите курсор в рабочую область и отметьте первую точку, см. Рис. 2.

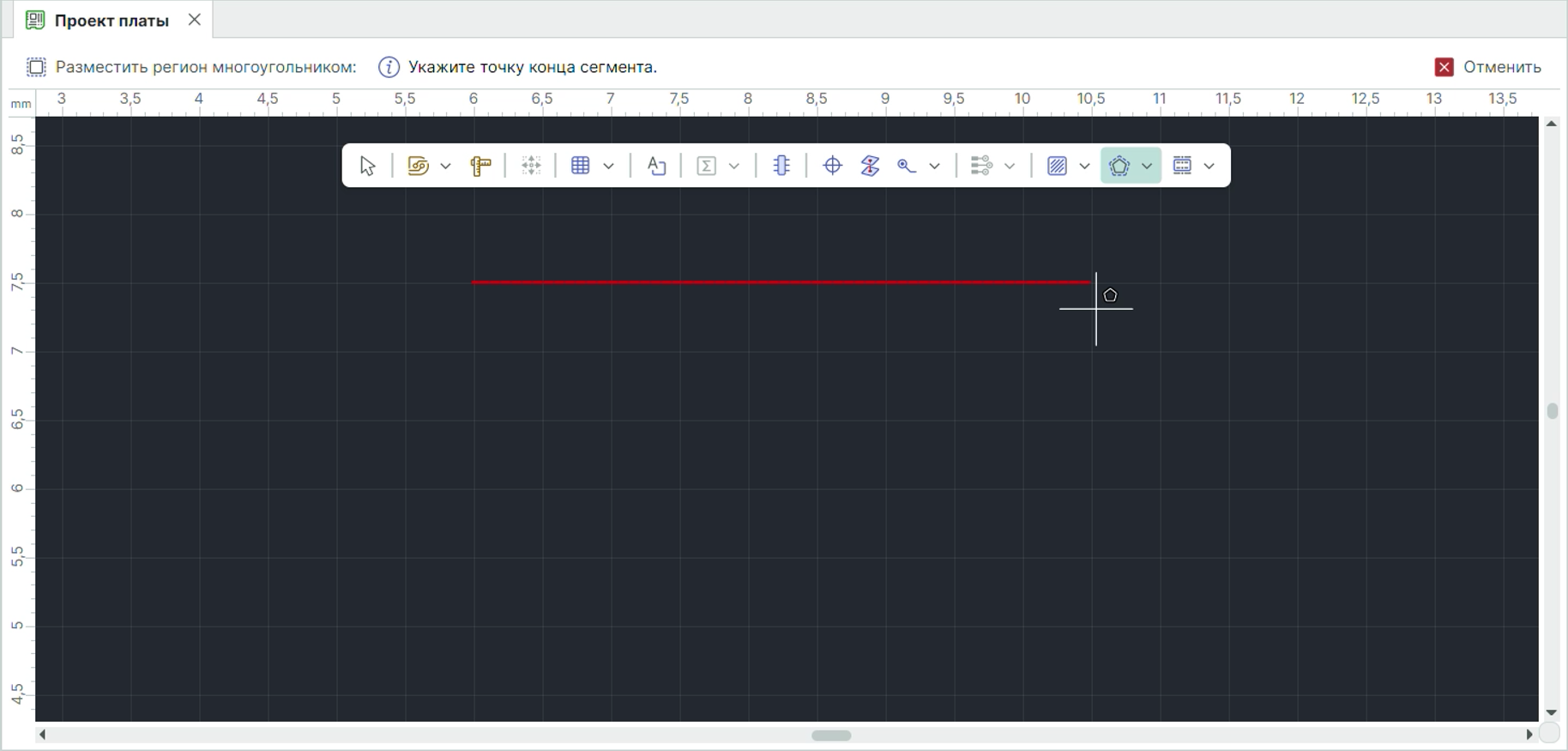

Рис. 2 Построение границ региона

При построении границы региона доступны несколько типов сегментов, позволяющие по-разному задавать геометрию границы региона. Выбор типа сегмента производится в панели «Свойства», см. Рис. 3. Построение границы региона аналогично построению границы области металлизации.

Рис. 3 Выбор типа сегмента при построении границы региона

3. Для завершения построения границы региона нажмите клавишу «Ввод» («Enter») или выберите в контекстном меню пункт «Завершить», см. Рис. 4.


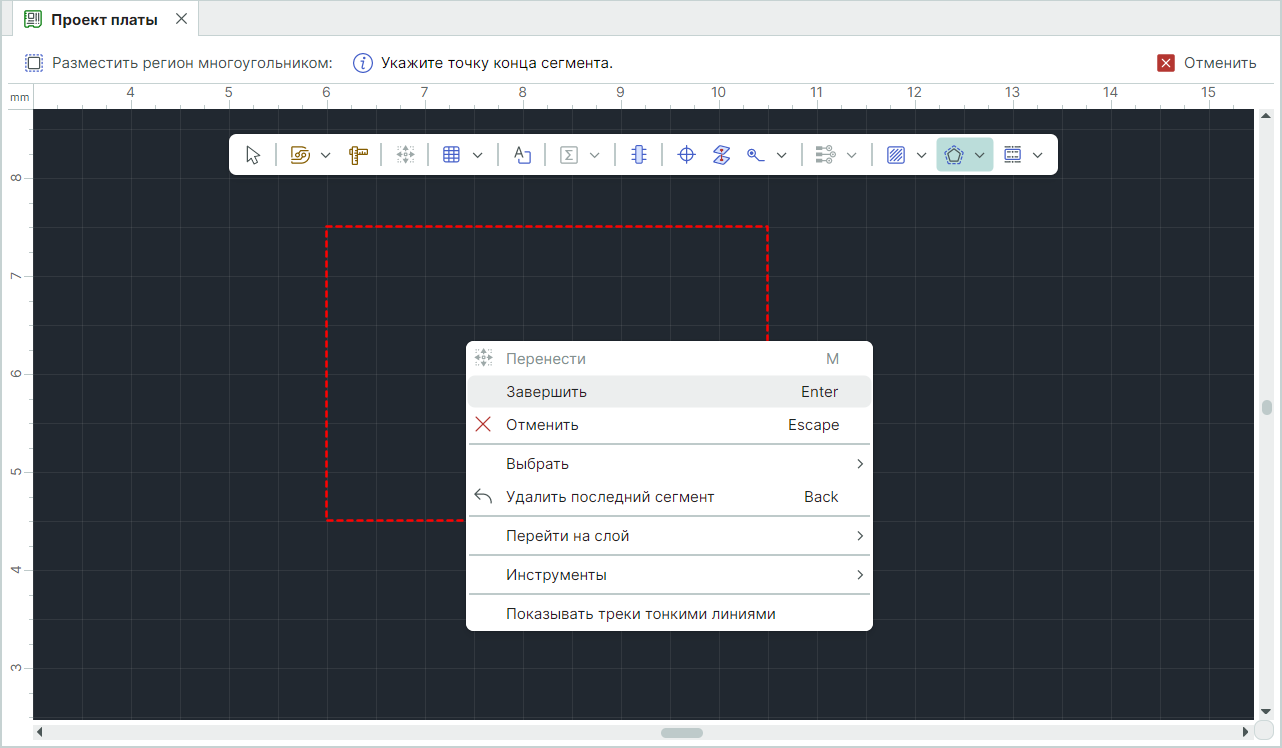

Рис. 4 Завершение формирования границы региона на плате

4. Выберите слой, на котором будет размещен регион, в панели «Свойства» → «Печатная плата» → «Слой», см. Рис. 5. При выборе слоя THROUGHREGION регион будет использоваться на всех проводящих слоях печатной платы сразу.

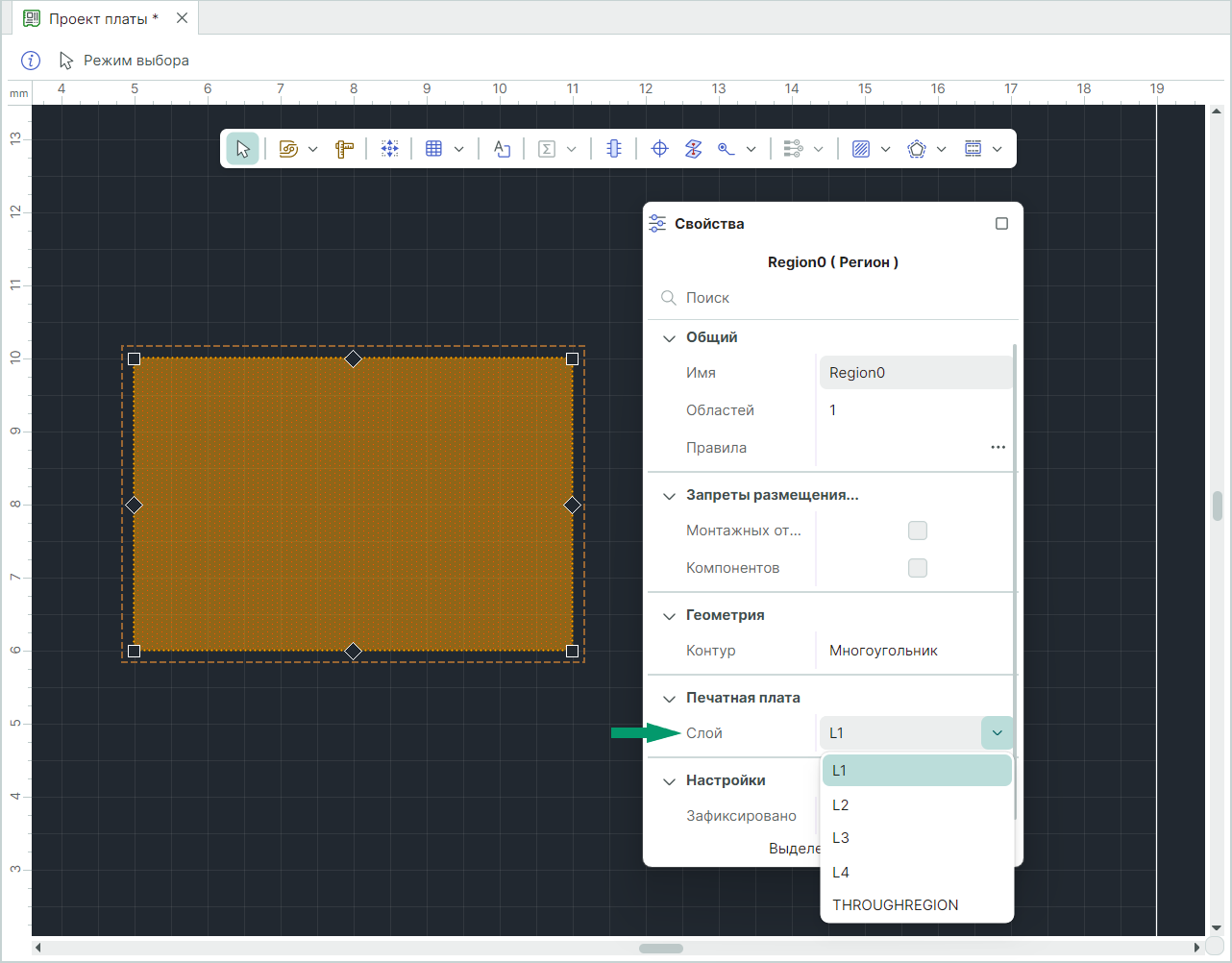

Рис. 5 Выбор слоя для региона

Каждому создаваемому региону автоматически присваивается уникальное имя, которое отображается в панели «Свойства» → «Общий» → «Имя». Имя региона при необходимости можно изменить.
Если нескольким графическим регионам присвоить одно наименование, то они становятся областями одного региона, а значит действие правил, сформированных для региона, распространяется на все области. Информация о количестве областей региона отображается в панели «Свойства» → «Общий» → «Областей», см. Рис. 6.

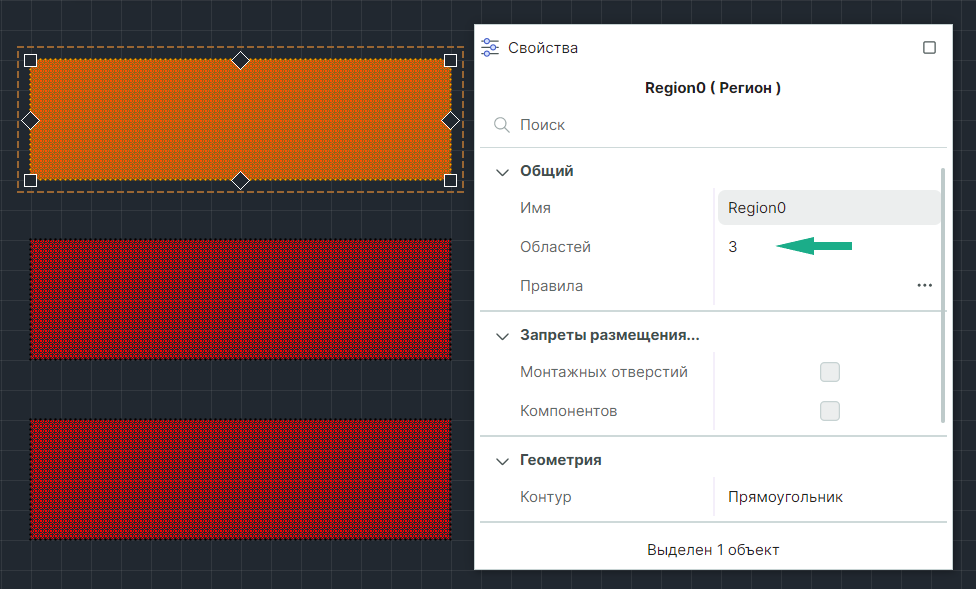

Рис. 6 Отображение областей региона

После того, как регион размещен, для него необходимо настроить изменения правил проектирования и/или запреты запреты на размещение объектов.
