Размещение трека через заданные точки

Во многих случаях для соблюдения требований к плотности расположения, быстродействию и помехозащищенности размещаемых печатных проводников необходимо прокладывать трек через заданные точки платы.
Размещение трека через заданные точки происходит следующим образом:
1. Выберите точку для начала размещения трека и нажмите левую кнопку мыши, переместите в заданную точку, через которую нужно проложить трек. В этот момент на экране отображается возможный вид трека, предлагаемый автоматическим трассировщиком, см. Рис. 1.

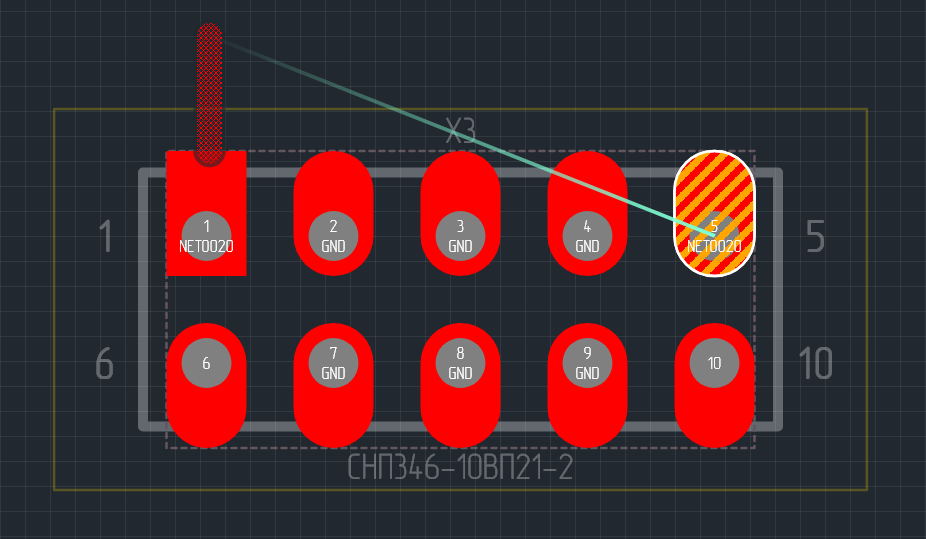

Рис. 1 Отображение возможного вида участка трека

2. Подтвердите выбор точки, через которую будет проложен трек. Для этого нажмите левую кнопку мыши, чтобы зафиксировать предлагаемый участок, см. Рис. 2.

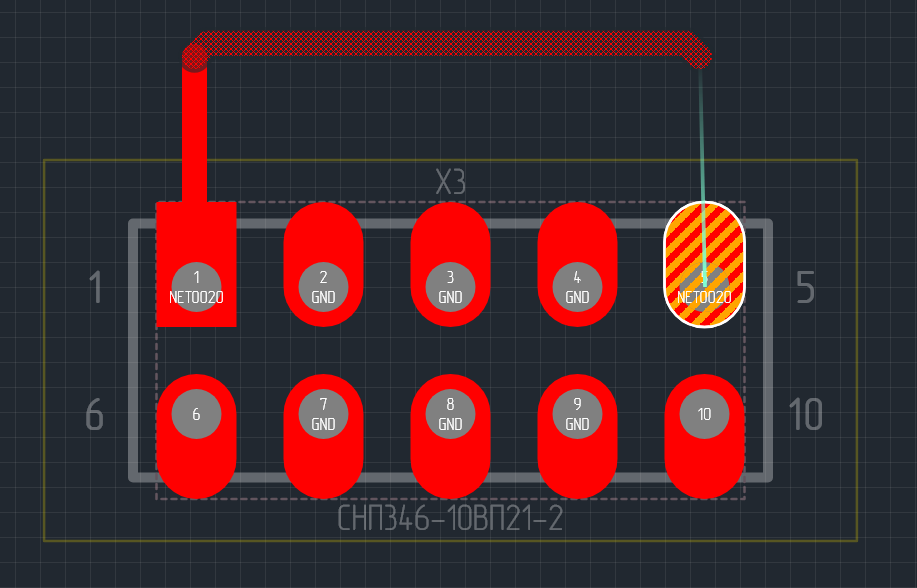

Рис. 2 Зафиксированный участок трека

3. Повторите действия, описанные в пунктах 1 и 2, пока не будет сформирована требуемая траектория трека, см. Рис. 3.

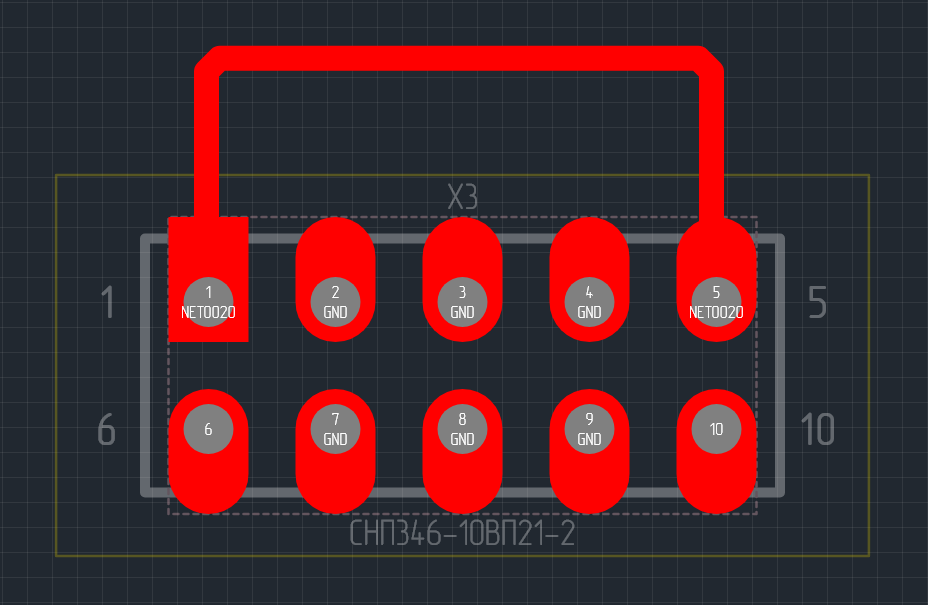

Рис. 3 Трек с требуемой траекторией
