Размещение выводов

Выводы УГО должны располагаться в узлах базовой сетки.

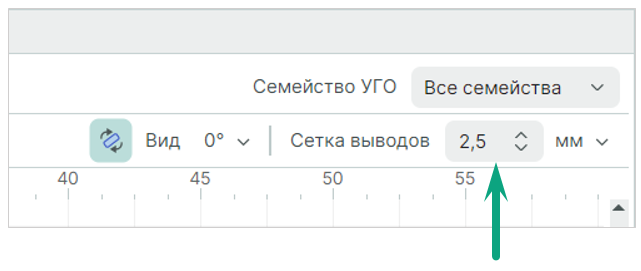

Значение базовой сетки задано в стандартах системы. Тем не менее, при необходимости создать УГО с использованием другой базовой сетки можно обойтись без изменения стандартов. Достаточно в верхней части окна редактора указать нужное значение базовой сетки, которое будет использоваться для создания данного УГО, см. Рис. 1.

Рис. 1 Изменение базовой сетки для УГО

Если на момент изменения сетки УГО содержало в себе некоторую графику, то она будет преобразована.
Размещение выводов осуществляется с помощью инструмента «Разместить вывод», который обозначен иконкой  , и расположенного:

• на встроенной панели редактора;
• на панели инструментов «Схема»;
• в главном меню «Разместить» → «Вывод»;
• в контекстном меню «Инструменты» → «Разместить вывод».

Для того, чтобы разместить вывод на отдельное УГО:
1. Активируйте инструмент «Разместить вывод».

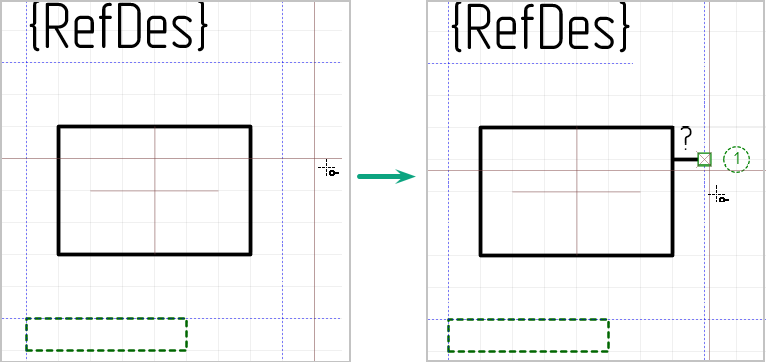

2. На Рис. 2 показан вид курсора при активном инструменте «Разместить вывод» в графическом редакторе УГО. При помещении курсора на линию границы отображается возможный вид вывода.

Рис. 2 Курсор при использовании инструмента «Разместить вывод»

3. Зафиксируйте вывод в нужную позицию на границе, нажав левую кнопку мыши.

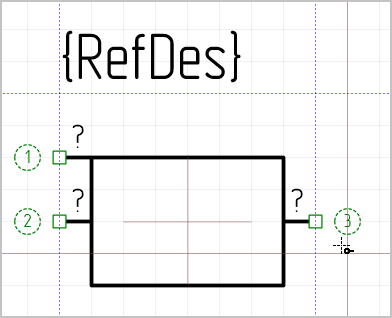

4. После установки одного вывода инструмент «Разместить вывод» продолжает быть активным - он готов для размещения новых выводов. Для каждого нового вывода значение его идентификатора увеличивается на единицу, после «1» будет «2», после «2» будет «3» и т.д, см. Рис. 3.


Рис. 3 Увеличение номера вывода

5. Разместите на УГО необходимое количество выводов.
6. Для завершения работы инструмента нажмите клавишу «Отмена» («Escape») или выберите из контекстного пункт «Отменить».
7. Нажмите «Сохранить» на панели инструментов «Общие».
