Размещение выводов на основе созданных контактов

Если у компонента есть контакты, которые не сопоставлены с выводами, то с помощью таких контактов можно создать выводы УГО.
Несопоставленные контакты отображаются в столбце «Контакты» → «Имя контакта» (символ ), с столбце «Контакты» → «УГО» информация о сопоставлении отсутствует, см. Рис. 1.

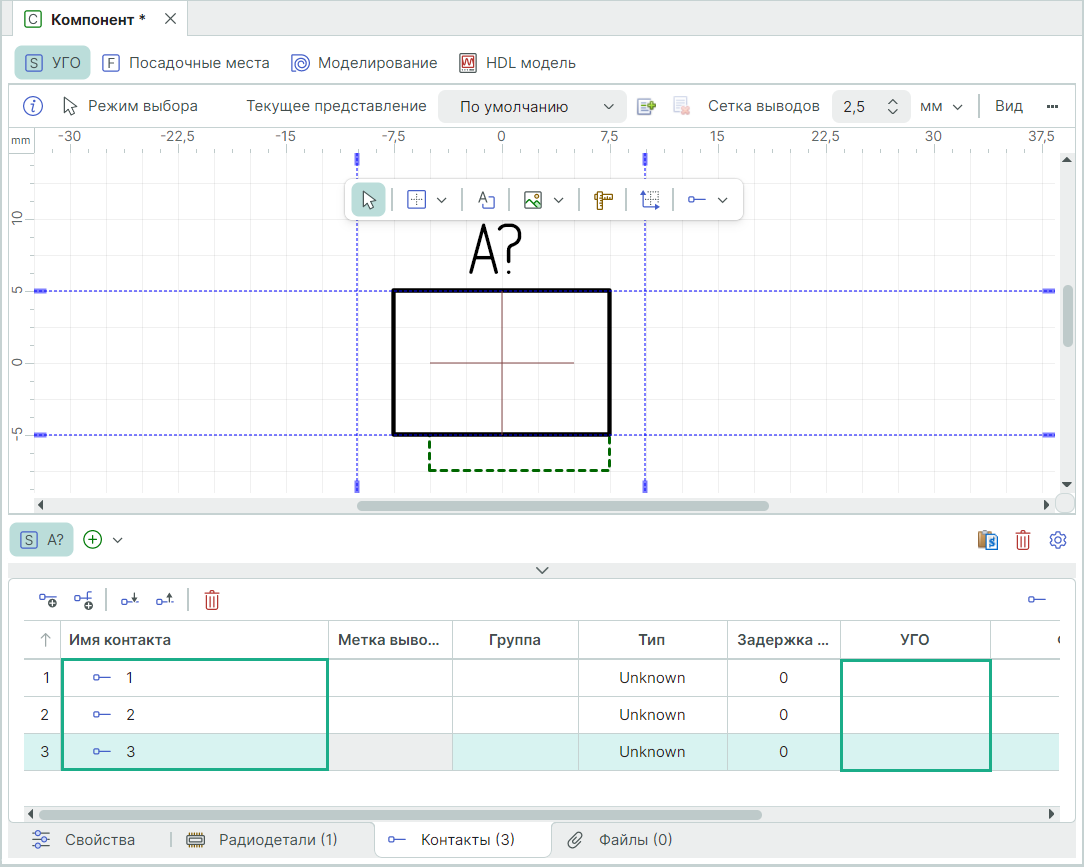

Рис. 1 Контакты, не сопоставленные с выводами УГО
Рис. 1 Контакты, не сопоставленные с выводами УГО

Для создания выводов УГО на основе контактов существует два способа.
1. Перенос контакта из «Контакты» → «Имя контакта» в рабочую область.
Из таблицы на вкладке «Контакты» выберите необходимый контакт и используйте команду «Разместить» контекстного меню, переместите курсор в рабочую область и разместите вывод в нужном месте, см.  Рис. 2.

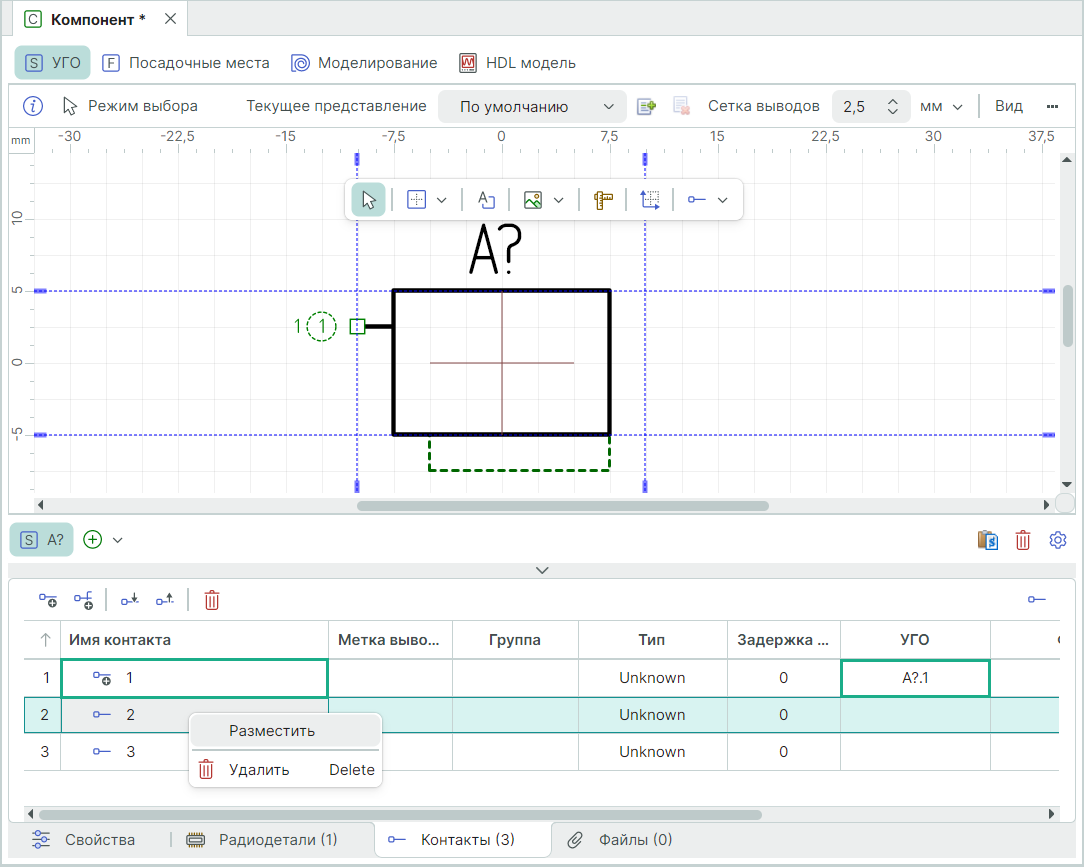

Рис. 2 Размещение выводов на основе контактов
Рис. 2 Размещение выводов на основе контактов

В момент фиксации вывода УГО в  «Контакты» → «УГО» отображается информация о сопоставлении размещенного вывода и существующего контакта.

Примечание! Допускается переносить контакты без предварительного создания графической формы УГО, важно, чтобы графическое изображение вывода совпадало с границами УГО (синие пунктирные линии).

  1. Добавление вывода УГО в рабочую область через контекстное меню.
    В рабочей области окна редактора выберите место для размещения вывода контакта и выберите из контекстного меню «Инструменты» → «Разместить вывод», см. Рис. 3.

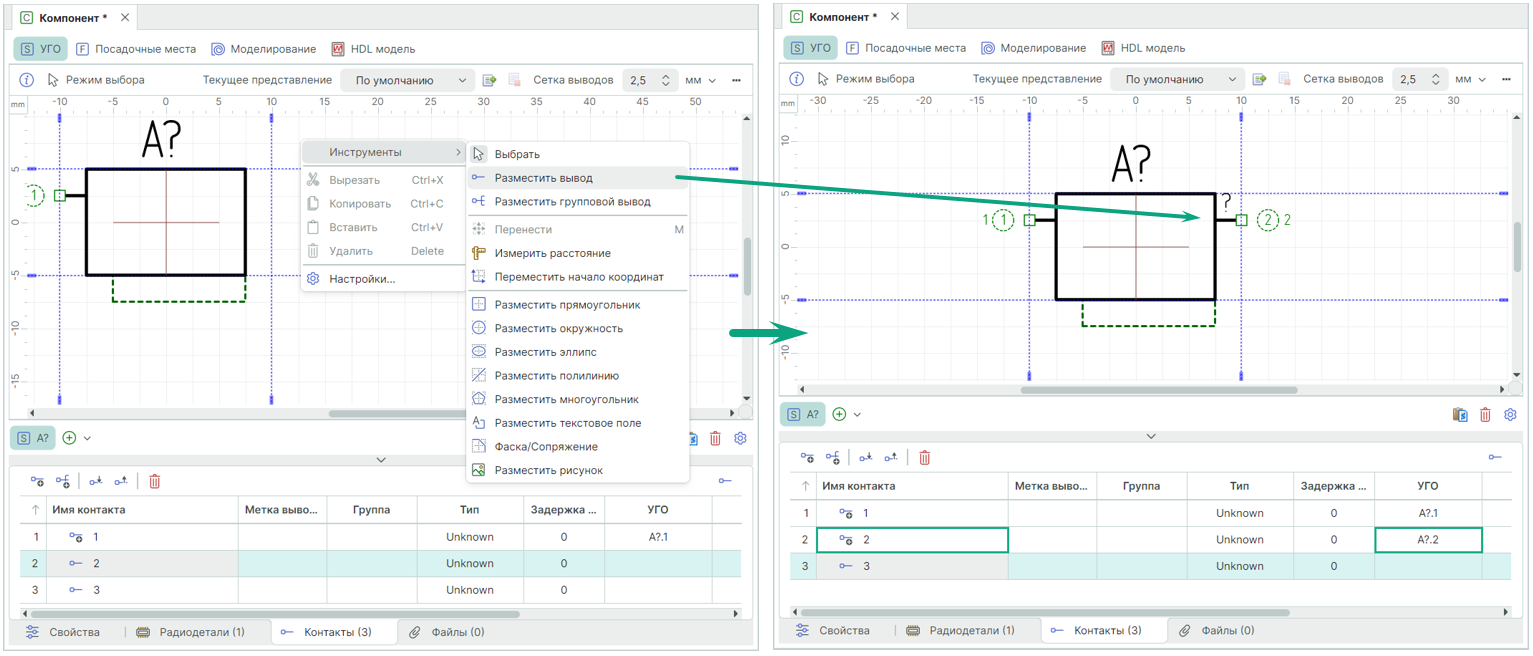

Рис. 3 Размещение вывода контакта через контекстное меню
Рис. 3 Размещение вывода контакта через контекстное меню

В момент фиксации вывода УГО в  «Контакты» → «УГО» отображается информация о сопоставлении размещенного вывода и существующего контакта.
Сопоставление происходит подряд сверху вниз.

Примечание! Допускается переносить контакты на предварительно созданную графическую форму УГО, важно, чтобы вывод совпал с границами УГО (синие пунктирные линии).

При ручном размещении вывода УГО на основе существующих контактов компонента, в  «Контакты» → «УГО» отображаются сопоставленные контакты с созданными выводами, см. Рис. 4.

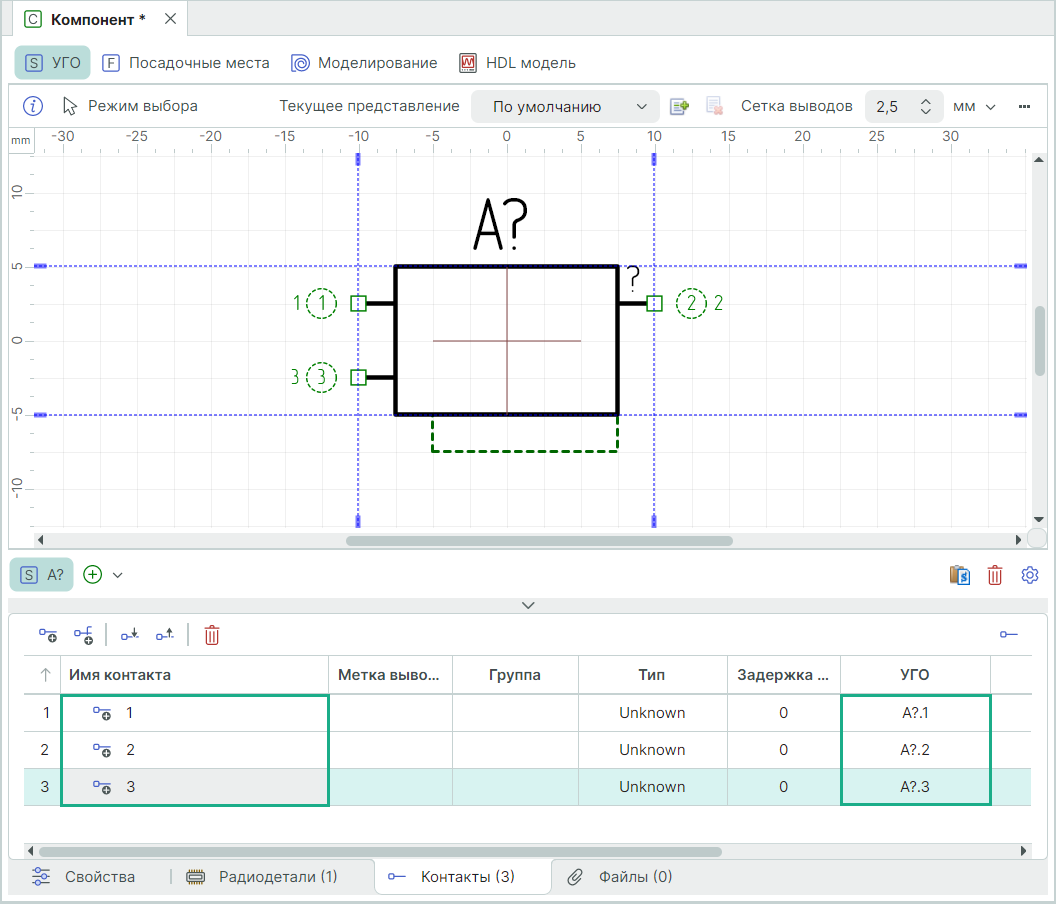

Рис. 4 Размещенный вывод сопоставлен с контактом
Рис. 4 Размещенный вывод сопоставлен с контактом

Примечание! Сопоставление контактов и выводов подробно описано в разделе Сопоставление.
