Разрешенные направление подключения¶
Наборы разрешенных направлений подключения треков к контактным площадкам определяются следующими режимами инструмента «Разместить трек»:
- По осям – обеспечивает подключение трека к контактной площадке строго по направлениям осей. Для площадок круглой и восьмиугольной формы в этом режиме работы допустимо подключение под углами, кратными 45°.
- Под 45° – позволяет подключаться к контактной площадке под углами, кратными 45°.
Если эти режимы не включены, то треки подключаются к контактной площадке в любом месте, при этом угол между треком и контактной площадкой в месте подключения всегда составляет не менее 90°.

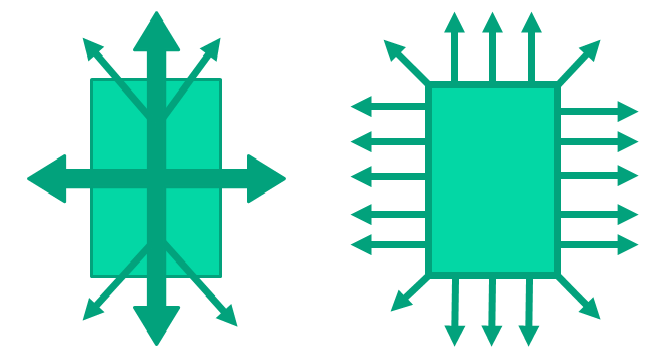

На Рис. 1 стрелками показаны возможные варианты подключения к контактной площадке:
- В левой части активны оба режима: «По осям» и «Под 45°».
- В правой части используется только режим «Под 45°», при этом обеспечивается наибольшее число вариантов подключения.
Переключение режимов производится при активном инструменте «Разместить трек» с помощью панели «Свойства» или с помощью информационной строки, см. Рис. 2.
