Редактирование 3D вида печатной платы

Свойства 3D вида печатной платы как единого объекта отображаются и редактируются с помощью функциональной панели «Свойства», см. Рис. 1.

Рис. 1 Свойства 3D вида печатной платы

Группа «Стиль» – настройки стиля линии видимой области вида платы. По умолчанию линия не отображается.
Группа «Настройки»:

• «Масштаб» – выбор масштаба вида из выпадающего меню;
• «Отображать масштаб» – установка флага в поле включает отображение выбранного масштаба вида;
• «Зафиксировано» – при установке флага в поле перемещение вида заблокировано.

Контекстное меню для 3D вида печатной платы предоставляет доступ к командам редактирования и обновления вида (Рис. 2):

• «Обновить» – обновление 3D вида печатной платы после внесения изменений в плату или библиотеку компонентов;
• «Разрешить изменять содержимое» – переход к редактированию отдельных примитивов, составляющих 3D вид печатной платы;
• «Запретить изменять содержимое» – включение запрета редактирования примитивов, составляющих 3D вид печатной платы.

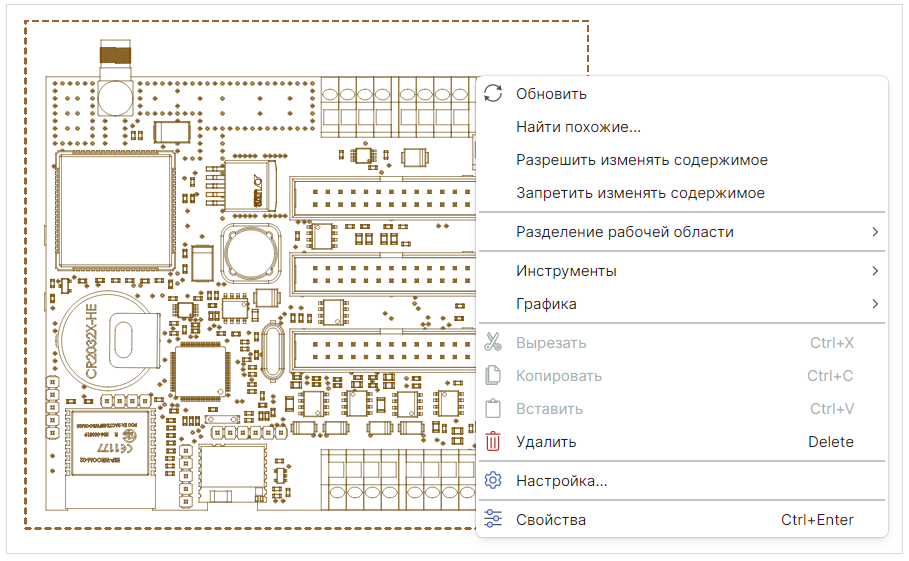

Рис. 2 Команды контекстного меню

Подробное описание работы команд контекстного меню см. Редактирование чертежа печатной платы.
