Редактирование апертуры¶

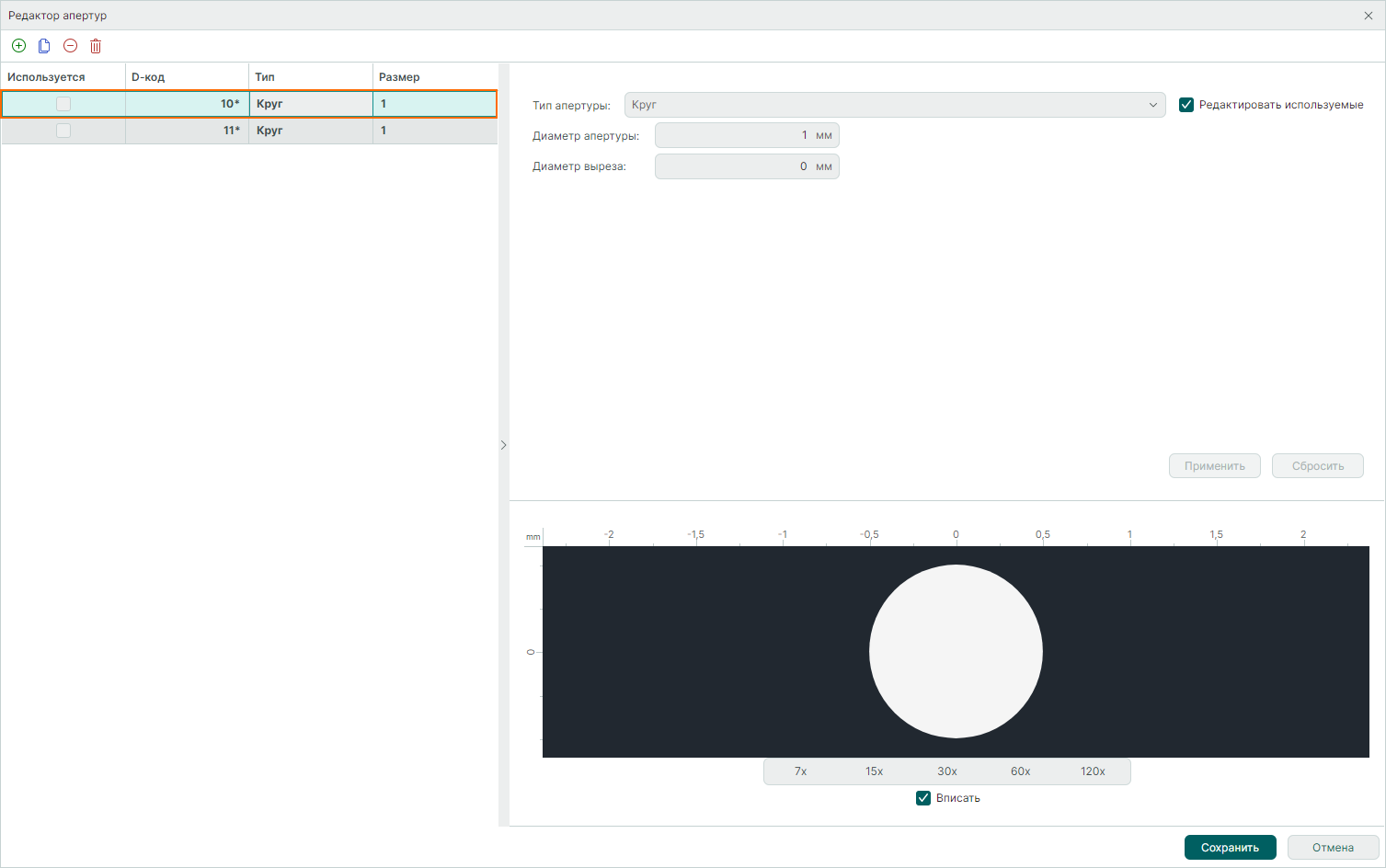

Для редактирования апертуры необходимо выбрать созданную апертуру в общем списке апертур в левой части окна «Редактор апертур», см. Рис. 1.
После выбора апертуры в правой части окна «Редактор апертур» отобразятся ее параметры. В зависимости от типа апертуры доступны соответствующие параметры для изменения.
Доступные типы апертур и соответствующие им параметры:
1. Круг:
- Диаметр апертуры;
- Диаметр выреза.
2. Прямоугольник:
- Ширина;
- Высота;
- Диаметр выреза вписанной окружности.
3. Овал:
- Ширина;
- Высота;
- Диаметр выреза.
4. Полигон:
- Внешний диаметр;
- Кол-во вершин;
- Угол;
- Диаметр выреза.
5. Термобарьер:
- Внешний диаметр;
- Внутренний диаметр;
- Зазор;
- Угол;
- Смещение по X;
- Смещение по Y.
6. Муар:
- Внешний диаметр;
- Толщина кольца;
- Зазор между кольцами;
- Максимальное число колец;
- Ширина линий перекрестия;
- Длина линий перекрестия;
- Угол;
- Смещение по X;
- Смещение по Y.
7. Скругленный прямоугольник:
- Ширина;
- Высота;
- Скругление;
- Угол поворота.
8. Прямоугольник с фаской:
- Ширина;
- Высота;
- Фаска;
- Угол поворота.
9. Палец:
- Ширина;
- Высота;
- Угол поворота.
10. Палец с фаской:
- Ширина;
- Высота;
- Угол поворота.
11. Флажок:
- Ширина;
- Высота;
- Срез;
- Скругление;
- Угол поворота.
12. Флажок - инверсный:
- Ширина;
- Высота;
- Вырез;
- Скругление;
- Угол поворота.
13. Флажок - закругленный:
- Ширина;
- Высота;
- Диаметр выреза;
- Скругление;
- Угол поворота.
14. Флажок - двойной срез:
- Ширина;
- Высота;
- Срез горизонтальный;
- Срез вертикальный;
- Скругление;
- Угол поворота.
15. Бабочка:
- Внешний диаметр;
- Угол поворота.
16. Бабочка квадратная:
- Ширина;
- Угол поворота.
17. Двойное Т:
- Ширина;
- Высота:
- Толщина горизонтальной линии;
- Толщина вертикальной линии;
- Расположение вертикальной линии;
- Скругление;
- Угол поворота.
18. Крест:
- Ширина;
- Высота:
- Толщина горизонтальной линии;
- Толщина вертикальной линии;
- Расположение горизонтальной линии;
- Расположение вертикальной линии;
- Скругление;
- Угол поворота.
19. Матрица:
- Ширина;
- Высота:
- Зазор X;
- Зазор Y;
- Количество столбцов;
- Количество строк;
- Скругление;
- Угол поворота.

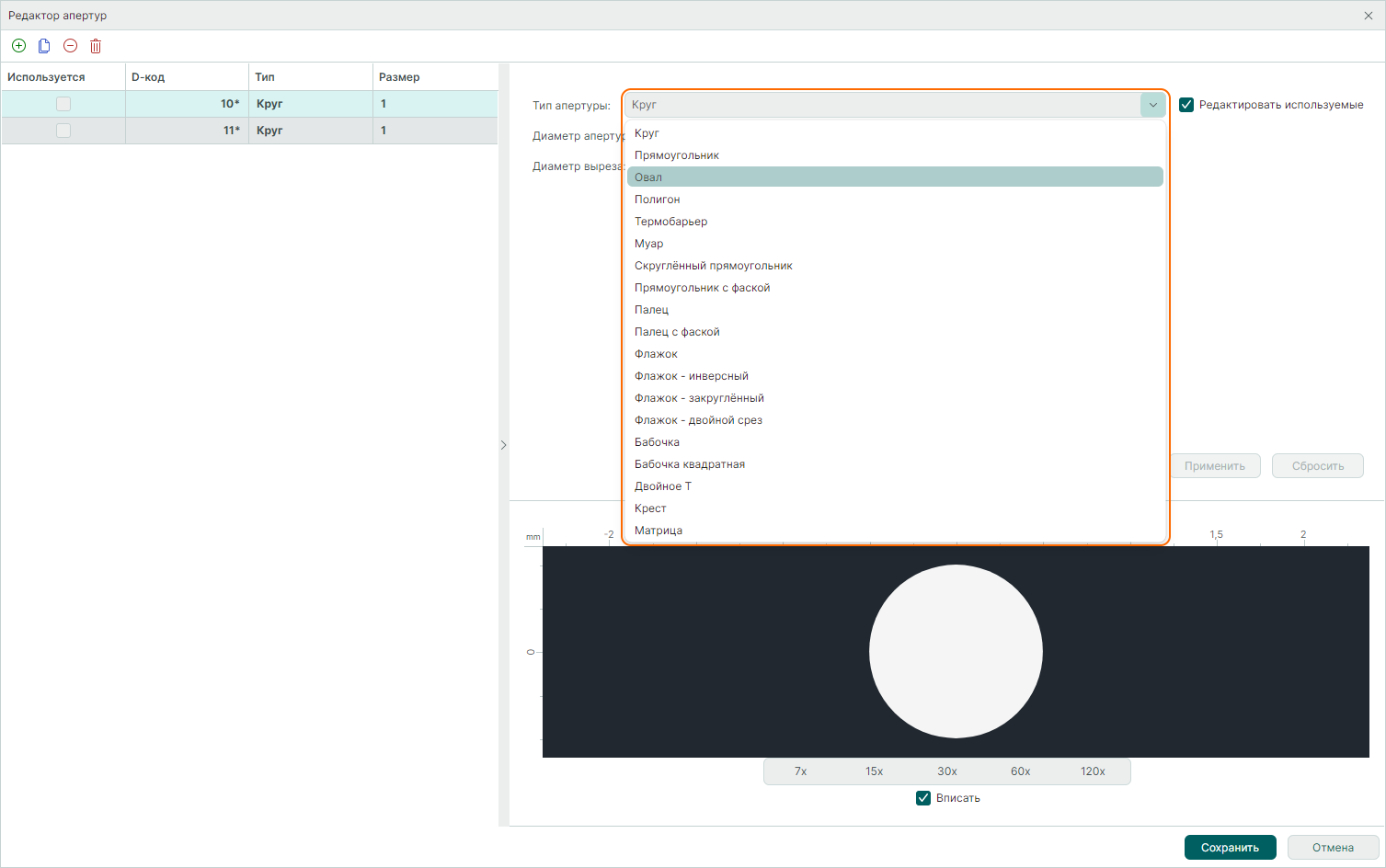

Изменение типа апертуры осуществляется в выпадающем меню «Тип апертуры», см. Рис. 2.

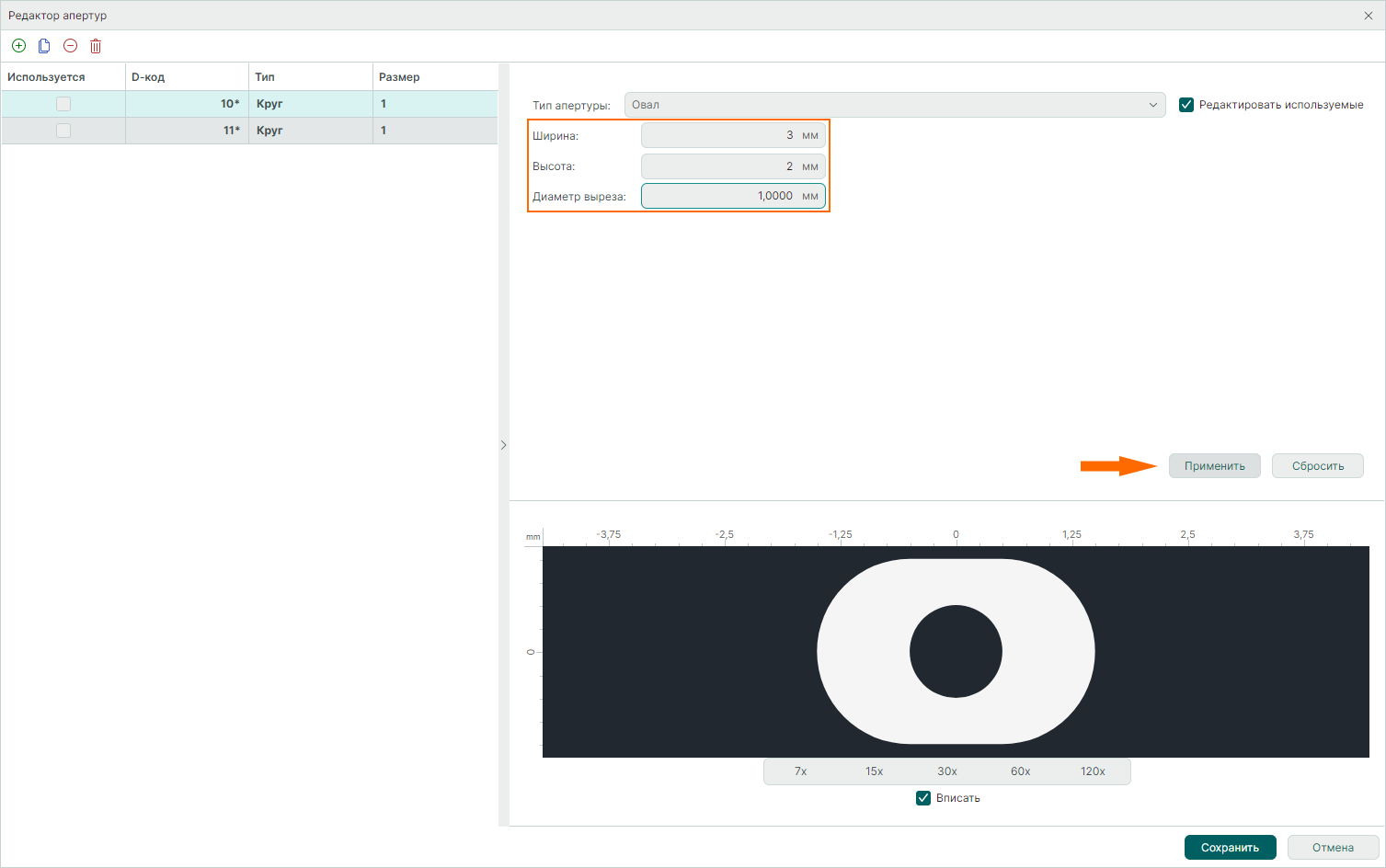

Ввод параметров для выбранного типа апертуры осуществляется с клавиатуры в соответствующих полях. Для сохранения введенных параметров необходимо нажать кнопку «Применить», см. Рис. 3.

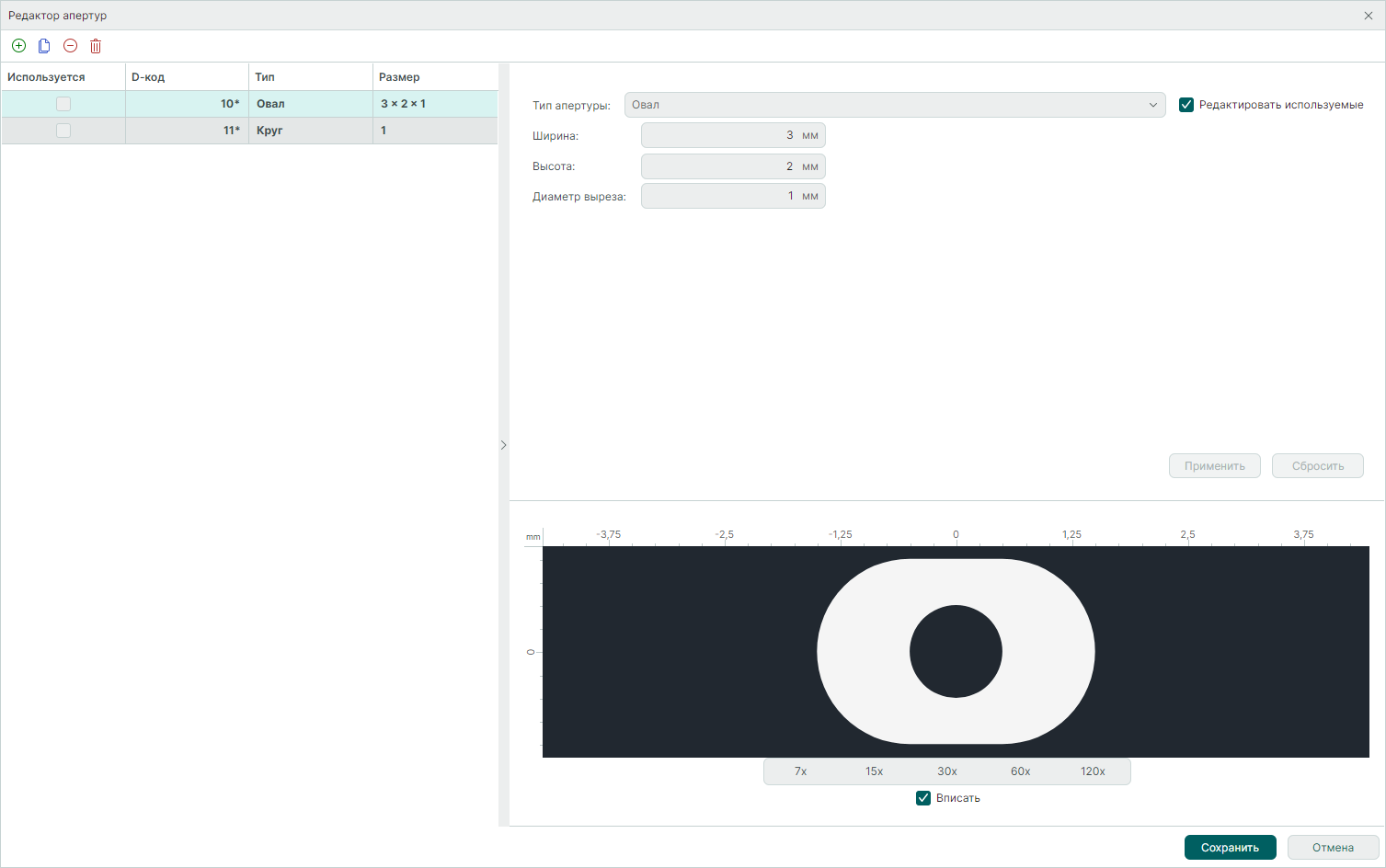

После применения введенных параметров изменятся отображаемые параметры для выбранной апертуры в общем списке апертур, см. Рис. 4.
