Редактирование чертежа посадочного места

Свойства чертежа посадочного места как единого объекта отображаются и редактируются с помощью функциональной панели «Свойства», см. Рис. 1.

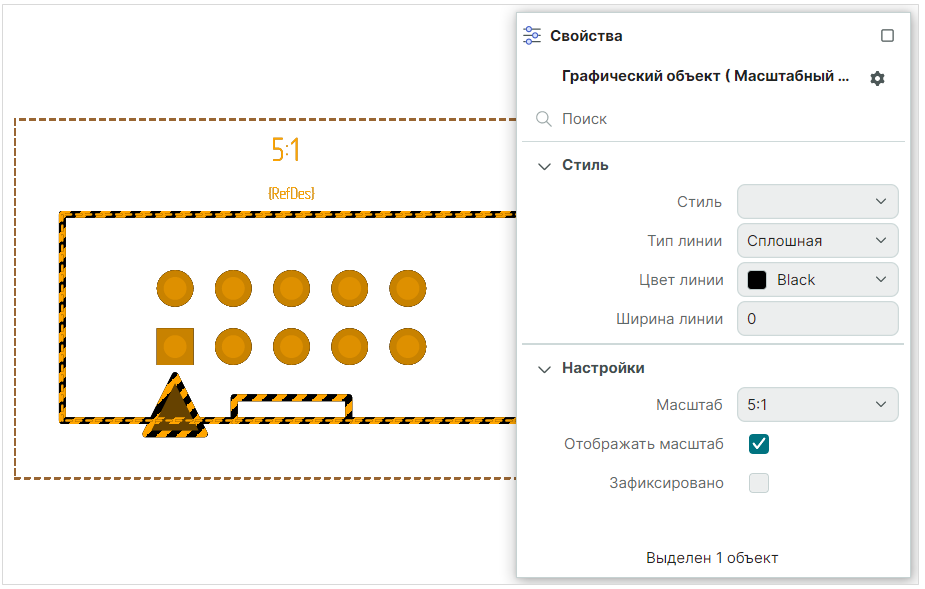

Рис. 1 Свойства чертежа посадочного места

Группа «Стиль» – выбор стиля линии видимой области стека слоев. По умолчанию линия не отображается.
Группа «Настройки»:

• «Масштаб» – выбор масштаба чертежа из выпадающего меню;
• «Отображать масштаб» – установка флага в поле включает отображение выбранного масштаба чертежа;
• «Зафиксировано» – при установке флага в поле перемещение чертежа заблокировано.

Контекстное меню для чертежа посадочного места предоставляет доступ к командам редактирования и обновления (Рис. 2):

• «Обновить» – обновление чертежа после внесения изменений в посадочное место в библиотеке;
• «Разрешить изменять содержимое» – переход к редактированию отдельных примитивов, составляющих чертеж посадочного места;
• «Запретить изменять содержимое» – включение запрета редактирования примитивов, составляющих чертеж посадочного места.

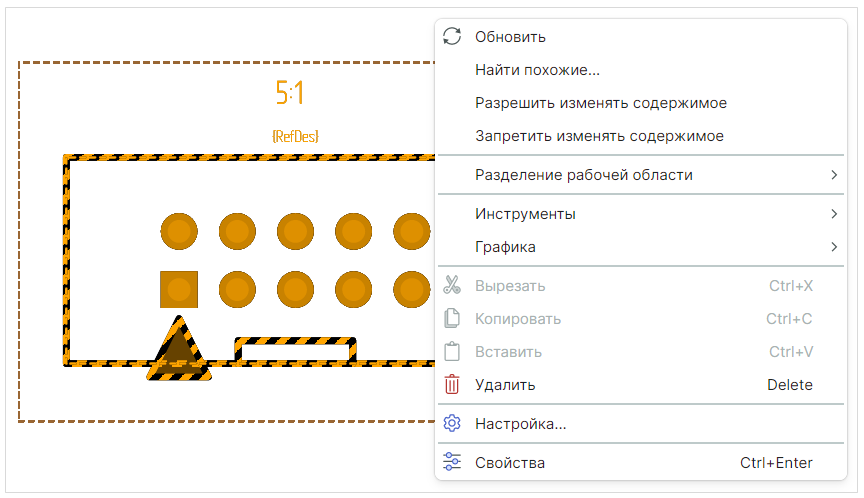

Рис. 2 Команды контекстного меню

Подробное описание работы команд контекстного меню см. Редактирование чертежа печатной платы.
