Редактирование геометрии меандра

Для редактирования меандра выполните следующие действия:
1. Выделите меандр.
2. Наведите курсор на одну из шести точек редактирования, ограничивающих область размещения меандра, при этом вид курсора должен измениться, см. Рис. 1.

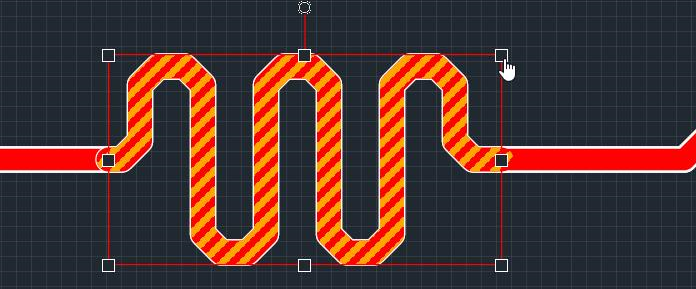

Рис. 1 Точки редактирования области размещения меандра

3. Нажмите левую кнопку мыши и, удерживая ее, переместите курсор, определяя новые границы области размещения, см. Рис. 2. Изменения меандра будут отображаться на экране.

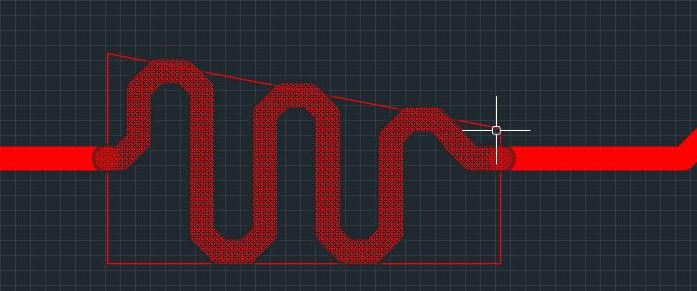

Рис. 2 Изменение геометрии меандра

• Отпустите левую кнопку мыши, закончив редактирования меандра.

Для поворота меандра, см. Рис. 3:
1. Наведите курсор на точку поворота меандра, при этом вид курсора должен измениться;
2. Нажмите левую кнопку мыши и, удерживая ее, переместите курсор, определяя новый угол поворота. Изменения меандра будут отображаться на экране.
3. Отпустите левую кнопку мыши, закончив редактирования меандра.

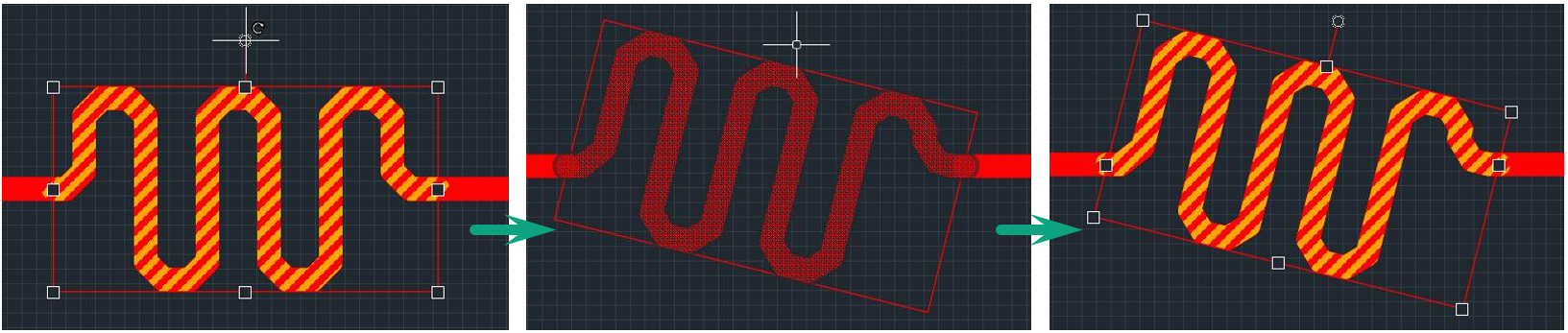

Рис. 3 Поворот меандра
