Редактирование массива

При редактировании массива в его состав включаются все контактные площадки, размещенные на посадочном месте.
Редактирование массива контактных площадок осуществляется с помощью инструмента «Разместить массив контактных площадок», расположенного:

• на панели инструментов редактора;
• на панели инструментов «Плата»;
• в главном меню «Разместить»;
• в контекстном меню «Инструменты».

После запуска инструмента отображается окно «Размещение массива контактных площадок».
1. Установите режим «Редактировать существующие КП», см. Рис. 1.

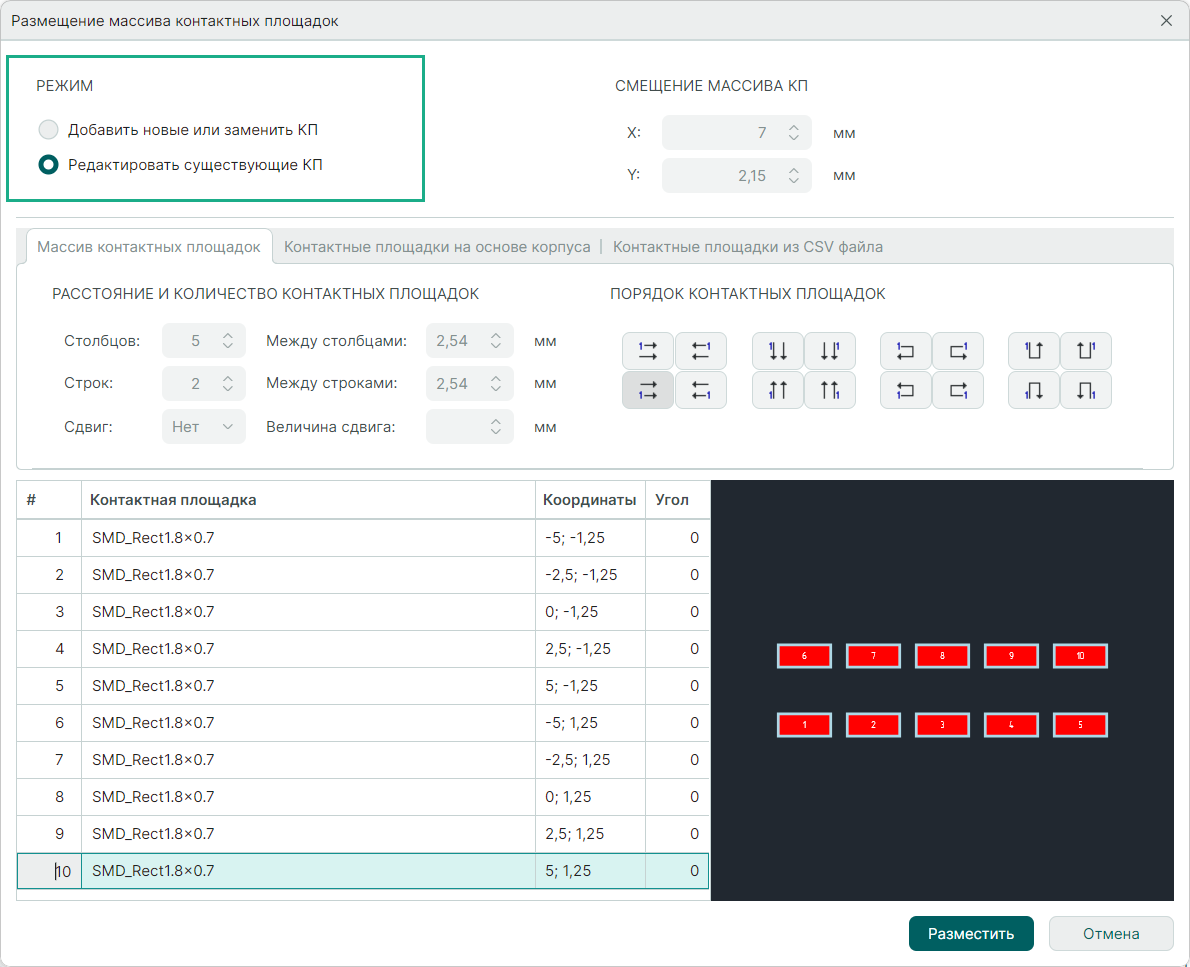

Рис. 1 Переключатель режима для массива контактных площадок

2. Выберите контактные площадки для элементов массива (описание выбора см. в разделе Размещение массива контактных площадок).
3. При необходимости скорректируйте координаты и угол поворота элементов массива в столбцах «Координаты» и «Угол», см. Рис. 2.

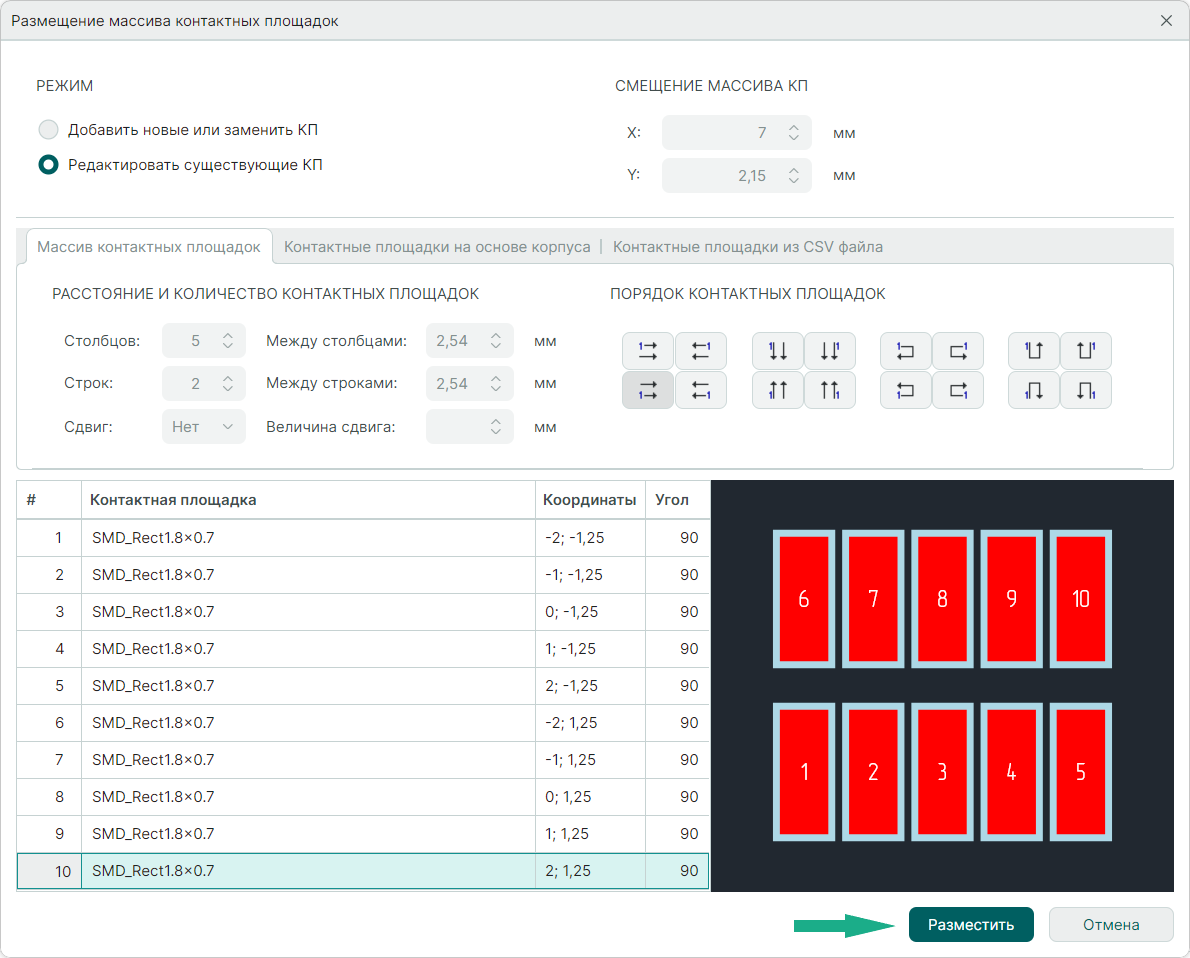

Рис. 2 Изменение координат и угла поворота контактных площадок

4. Нажмите кнопку «Разместить».
   Все изменения применены.
