Редактирование подключения к контактным площадкам¶

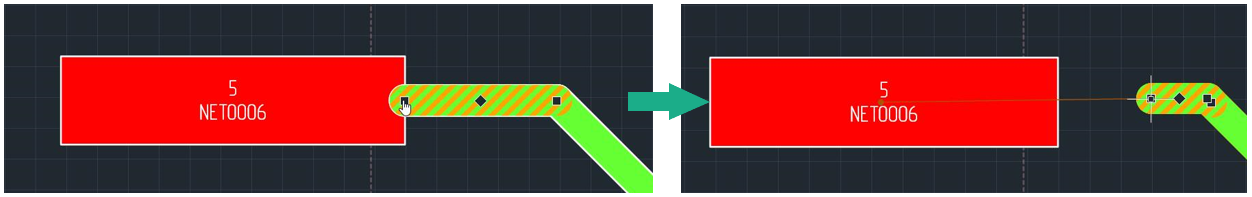

Изменить подключение трека к контактной площадке можно без удаления сегмента, с помощью которого трек подключен к площадке. Это можно сделать, перемещая подключенный сегмент за точку редактирования внутри площадки или расположив курсор близко к контактной площадке, см. Рис. 1.
Примечание! Если при подключении трека к КП необходимо доводить трек до точки привязки КП, перейдите «Файл» → «Настройки» → «Панель управления» → «Редакторы» → «Редактор платы» → «Трассировка» и установите флаг в чек-бокс «Доводить треки до центра КП».

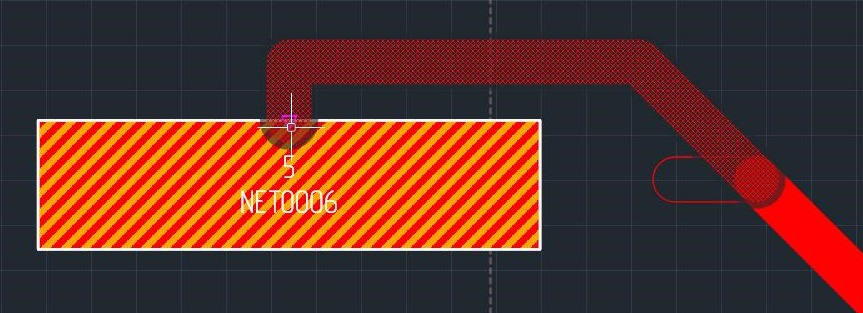

Место подключения трека к контактной площадке может быть изменено в зависимости от положения курсора внутри контактной площадки, см. Рис. 2.
