Редактирование размещенного посадочного места

Редактирование существующего посадочного места можно осуществить двумя способами:

• с помощью инструмента «Сделать уникальным»;
• с помощью инструмента «Разгруппировать».

Редактирование существующего посадочного места с использованием инструмента «Сделать уникальным». Использование этого инструмента приводит к созданию нового посадочного места.
Для этого:
1. Выберите нужный компонент на плате.
2. В контекстном меню выберите команду «Сделать уникальным», см. Рис. 1.

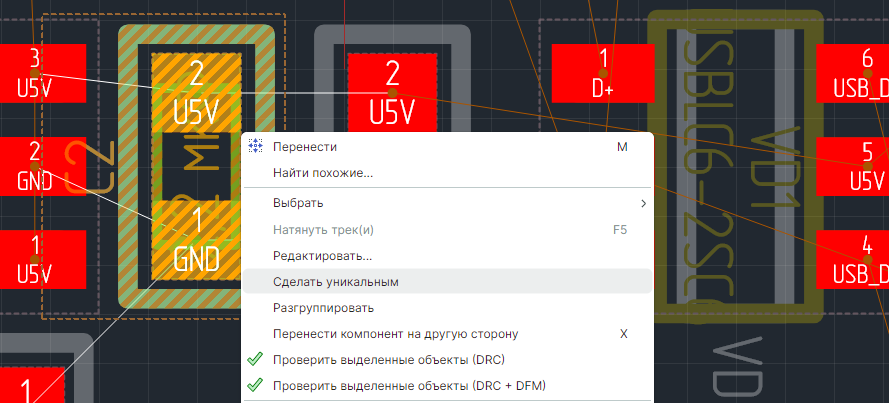

Рис. 1 Создание уникального посадочного места

В результате редактирования посадочного места с помощью инструмента «Сделать уникальным» в «Менеджер проекта» → «Компоненты» → «Плата» → «Посадочные места» появится новое посадочное место, название которого будет соответствовать позиционному обозначению компонента. Теперь данное посадочное место можно редактировать независимо от других посадочных мест.
Редактирование существующего посадочного места с помощью инструмента «Разгруппировать».
Использование этого инструмента не приводит к созданию нового посадочного места. Данное посадочное место будет отличаться от остальных посадочных мест данного типа только на текущей печатной плате.
Для этого:
1. Выберите посадочное место на плате.
2. В контекстном меню выберите команду «Разгруппировать», см. Рис. 2.

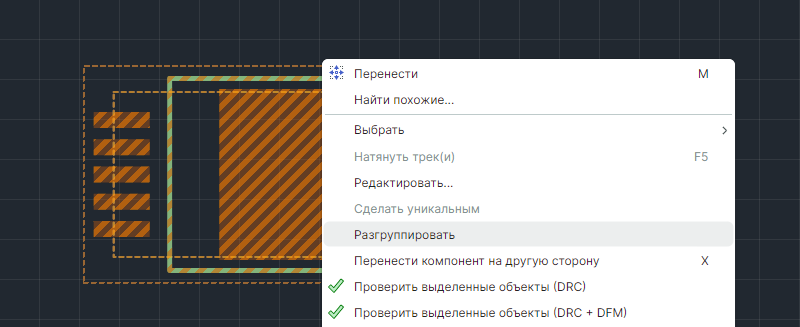

Рис. 2 Создание разгруппированного посадочного места

В результате применения инструмента «Разгруппировать» графические объекты данного посадочного места можно редактировать как разгруппированный графический объект.
