Редактирование семейств¶
Важно! Параметры в полях столбца «Идентификатор» изменить нельзя. Для изменения этих данных необходимо удалить семейство и создать заново.
Для редактирования названия или обозначения семейства/подсемейства:
1. Выберите необходимое семейство/подсемейство в таблице;

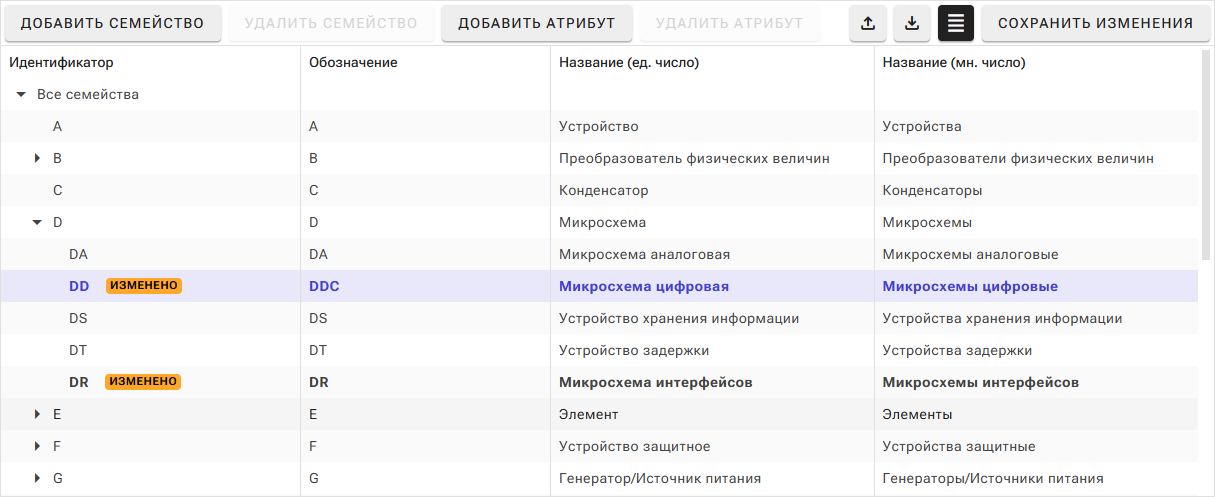

2. Внесите изменения в обозначение или названия семейства/подсемейства непосредственно в ячейках таблицы, см. Рис. 1;
При редактировании обозначения семейства/подсемейства используйте заглавные буквы латинского алфавита, рекомендуется не повторять уже существующих обозначений.
Названия семейств/подсемейств должны быть уникальными.
К идентификатору семейства добавляется метка «Изменено», которая фиксируются до момента сохранения изменений в редакторе.
3. Сохраните изменения с помощью кнопки «Сохранить изменения» на панели инструментов редактора.
Примечание! Для сброса изменений без сохранения покиньте или обновите страницу.
После редактирования обозначения семейства/подсемейства требуется последовательно обновить позиционные обозначения компонентов в библиотеках (см. Радиоэлектронные компоненты раздел Позиционное обозначение) и в проектах (см. Проекты раздел Обновление компонентов проекта).
Примечание! Для вновь размещаемых компонентов на электрической схеме достаточно обновления позиционного обозначения только в библиотеке.
