Редактирование стека слоев

Свойства стека слоев как единого объекта отображаются и редактируются с помощью функциональной панели «Свойства», см. Рис. 1.

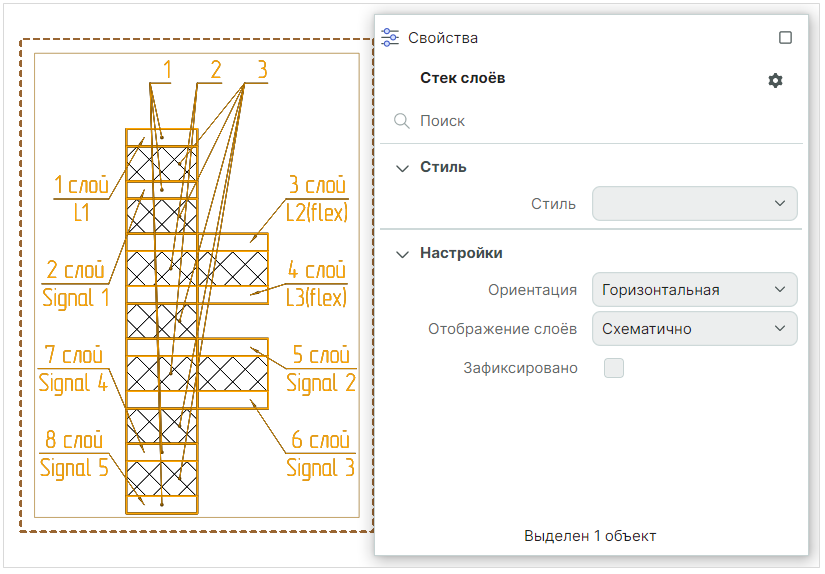

Рис. 1 Свойства стека слоев

Группа «Стиль» – выбор стиля линии видимой области стека слоев. По умолчанию линия не отображается.
Группа «Настройки»:

• «Ориентация» – выбор ориентации стека слоев;
• «Отображение слоев» – выбор отображения слоев в стеке;
• «Зафиксировано» – при установке флага в поле перемещение стека заблокировано.

Контекстное меню для стека слоев предоставляет доступ к командам редактирования и обновления (Рис. 2):

• «Обновить» – обновление стека слоев после изменений стека в «Конфигураторе набора слоев и переходных отверстий»;
• «Разрешить изменять содержимое» – переход к редактированию отдельных примитивов, составляющих стек слоев;
• «Запретить изменять содержимое» – включение запрета редактирования примитивов, составляющих стек слоев.

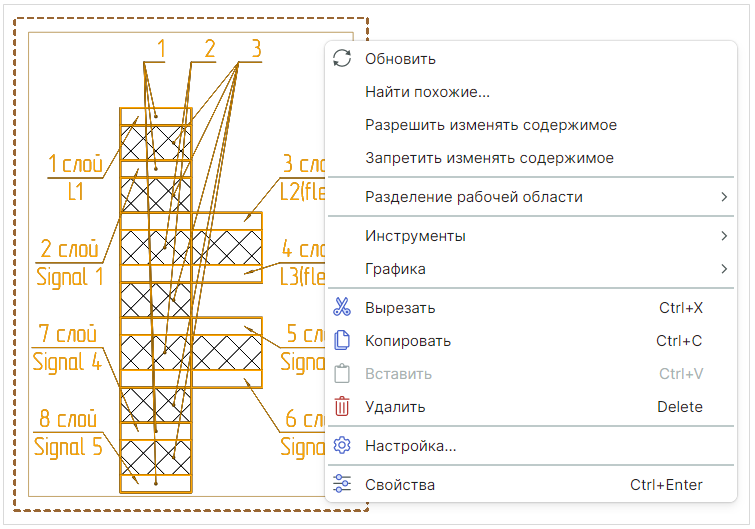

Рис. 2 Команды контекстного меню

Подробное описание работы команд контекстного меню см. Редактирование чертежа печатной платы.
