Редактирование таблицы «Материалы»

Для добавления доступны следующие типы конструктивных элементов:

• Препрег (диэлектрик);
• Фольга (медь);
• Маска (покрытие платы).

Для добавления также доступны комбинации конструктивных элементов (заготовок):

• Фольга + Основа;
• Основа + Фольга;
• Фольга + Основа + Фольга;
• Основа (диэлектрик);
• Основа (металл).

Добавление конструктивного элемента
1. Нажмите кнопку , расположенную в верхней части окна редактора.
2. В выпадающем списке выберите конструктивный элемент, см. Рис. 1.

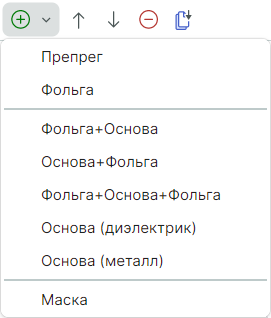

Рис. 1 Выбор конструктивного элемента

3. В поле «Тип материала» из выпадающего списка выберите материал добавленного конструктивного элемента, см. Рис. 2.

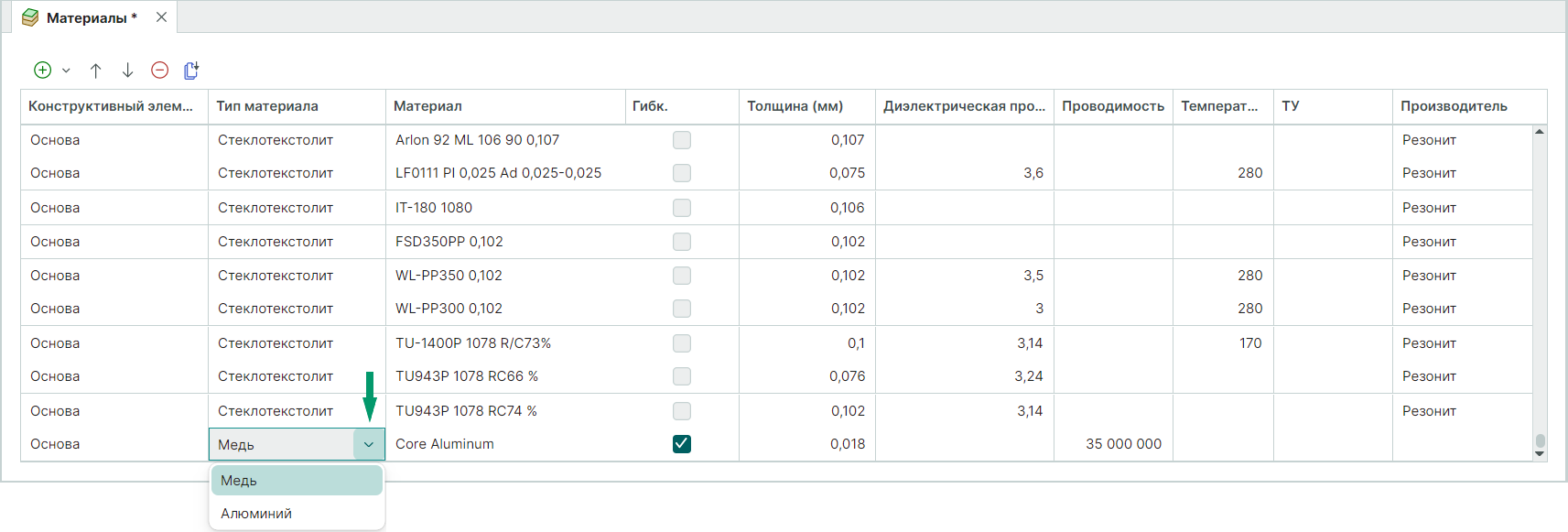

Рис. 2 Выбор материала

4. Заполните поле «Материал» и прочие параметры материала, параметр «Гибкость» проставляется системой автоматически при выборе материалов «Медь», «Полиимид» и «Полиимидная пленка».
5. Сохраните изменения, нажав «Сохранить» или «Сохранить все» на панели инструментов «Общие», см. Рис. 3.


Рис. 3 Сохранение изменений

Перемещение конструктивных элементов в таблице
1. Выберите в списке конструктивный элемент, который необходимо переместить.
2. Нажмите кнопку , расположенную в верхней части окна редактора, для перемещения конструктивного элемента вверх или нажмите кнопку для перемещения вниз.
3. Сохраните изменения, нажав «Сохранить» или «Сохранить все» на панели инструментов «Общие», см. Рис. 3.

Удаление конструктивного элемента
1. Выберите в списке конструктивный элемент, который необходимо удалить.
2. Нажмите кнопку , расположенную в верхней части окна редактора.
3. Сохраните изменения, нажав «Сохранить» или «Сохранить все» на панели инструментов «Общие», см. Рис. 3.
