Редактирование таблицы слоев

Свойства таблицы слоев как единого объекта отображаются и редактируются с помощью функциональной панели «Свойства», см. Рис. 1.

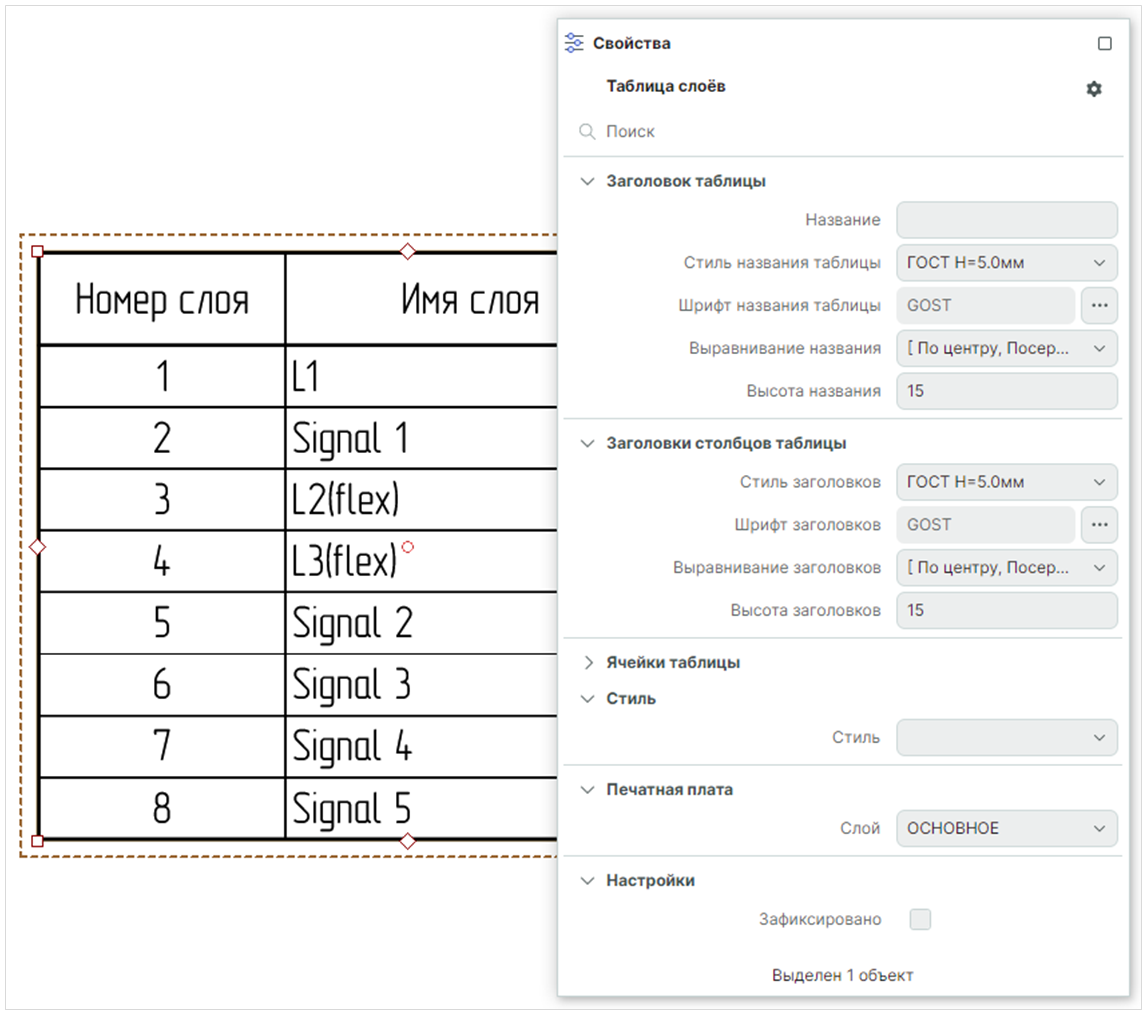

Рис. 1 Свойства таблицы слоев

Группа «Заголовок таблицы» – ввод названия таблицы, выбор стиля текста заголовка таблицы.
Группа «Заголовок столбцов таблицы» – выбор стиля текста заголовков столбцов таблицы.
Группа «Ячейки таблицы» – выбор стиля текста ячеек таблицы.
Группа «Стиль» – настройки стиля линии видимой области вида платы. По умолчанию линия не отображается.
Группа «Печатная плата» – выбор слоя расположения таблицы.
Группа «Настройки» → «Зафиксировано» – при установке флага в поле перемещение таблицы заблокировано.
Контекстное меню таблицы слоев предоставляет доступ к командам редактирования и обновления данных (Рис. 2):

• «Обновить» – обновление данных таблицы после внесения изменений в стек платы;
• «Разрешить изменять содержимое» – переход к редактированию отдельных примитивов, составляющих таблицу слоев;
• «Запретить изменять содержимое» – включение запрета редактирования примитивов, составляющих таблицу слоев.

Рис. 2 Команды контекстного меню

Подробное описание работы команд контекстного меню см. Редактирование чертежа печатной платы.
В режиме редактирования для таблицы доступно изменение структуры таблицы и стиля отображения границ таблицы и ячеек, см. Рис. 3.

Рис. 3 Команды редактирования структуры и стиля таблицы

Подробное описание приемов работы со структурой и стилем таблицы см. "Графический редактор" раздел Создание таблицы.
