Редактирование таблицы стилей

Выберите таблицу в дереве узла «Таблицы стилей» и в контекстном меню выберите команду «Открыть…» или дважды кликните по выбранной таблице, см. Рис. 1.

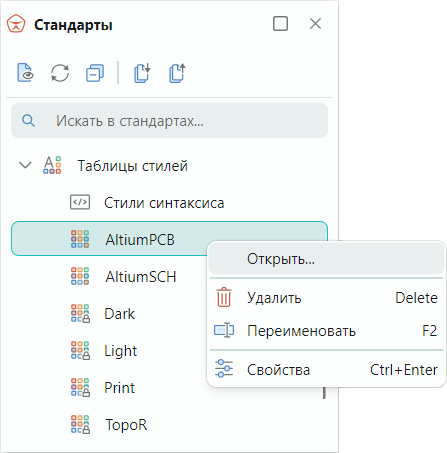

Рис. 1 Вызов окна редактора цветового стиля

Редактирование таблицы стилей осуществляется с помощью отдельного редактора, который открывается в рабочем пространстве. Общий вид редактора представлен на Рис. 2, где цифрами обозначены зоны настройки параметров стиля:
1. Список, где представлены различные категории объектов, для которых определяется внешний вид.
2. Список типов объектов, входящих в выбранную категорию.
3. Область настройки – зона, в которой отображаются параметры отображения выбранного объекта.

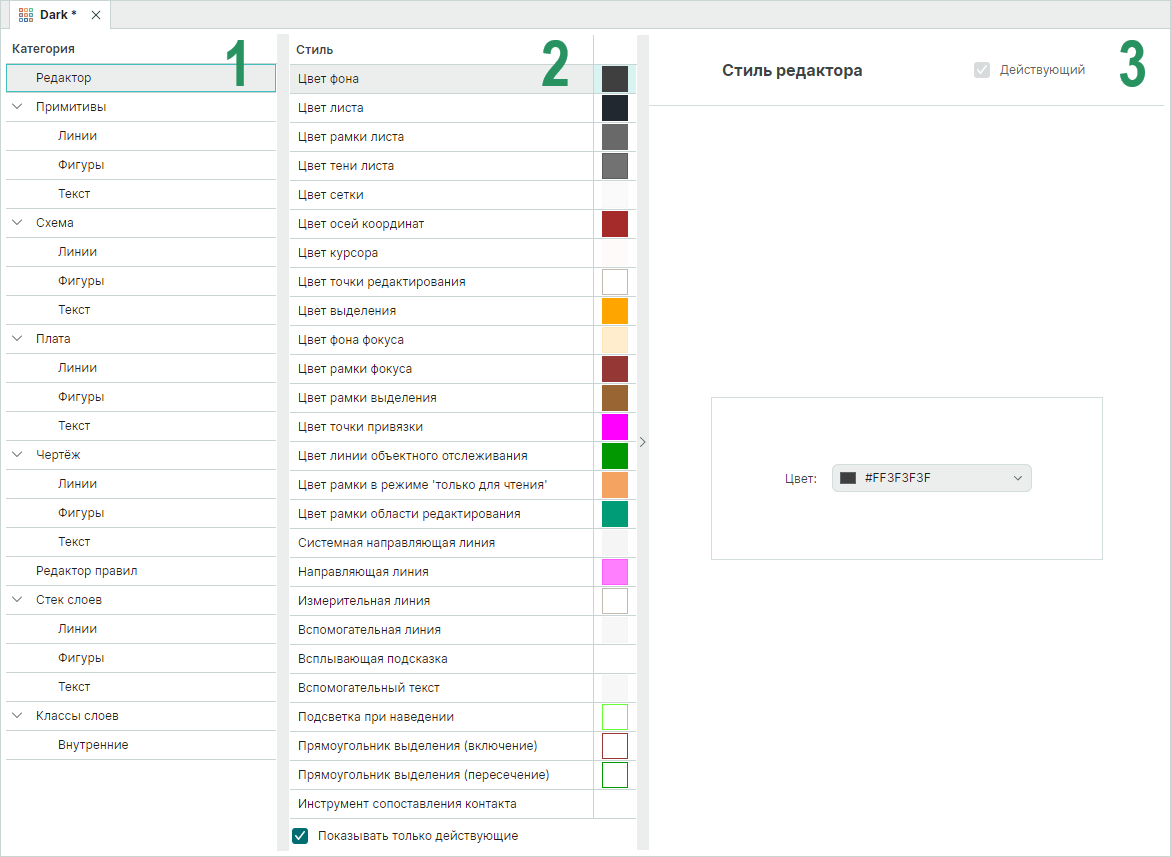

Рис. 2 Окно редактора таблицы стилей

Чтобы изменить внешний вид какого-либо элемента интерфейса или проектных данных в таблице стилей:
1. Откройте таблицу стилей.
2. Выберите в списке категорий требуемую категорию.
3. Найдите объект в списке типов объектов.
4. Задайте новые параметры отображения объекта в области настройки, Рис. 3.

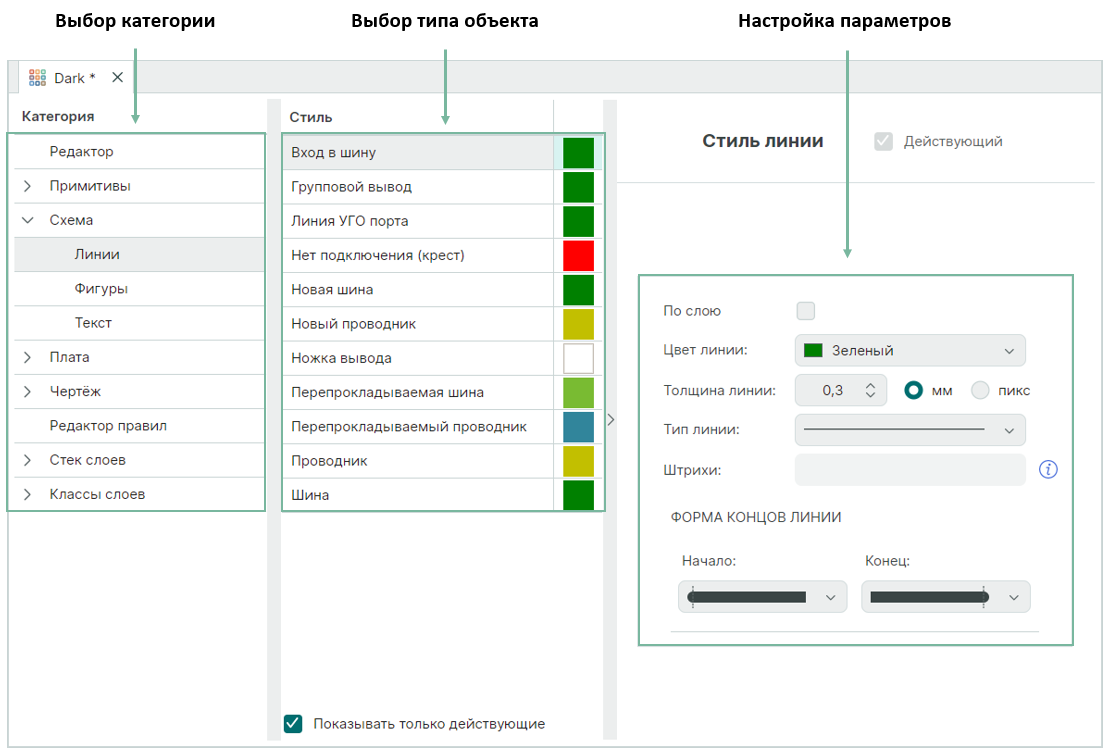

Рис. 3 Изменение внешнего вида элемента интерфейса

Примечание! Для отображения измененного представления объекта необходимо закрыть и повторно открыть данную таблицу стилей.

Все типы объектов, для которых можно изменить отображение, сгруппированы в следующие основные категории:

• Редактор – объединяет различные элементы интерфейса графического редактора (цвета фона, координатных осей, рамки выбора, подсветка при наведении и т.п.).
• Примитивы – объединяет настройки отображения графических объектов (линий, фигур, текстовых полей).
• Схема – предназначена для настройки объектов электрической схемы (цвет и толщина линий электрической связи, параметры маркеров подключения и т.д.).
• Плата – группа настроек объектов редактора печатных плат. Для данной группы возможно задавать только геометрические параметры, т.к. цвет отображения объектов соответствует цветам, назначенным для слоев печатной платы.
• Чертеж - объединяет настройки отображения графических объектов на чертеже (линий, фигур, текстовых полей).
• Редактор правил – группирует параметры цветовой индикации, используемые в редакторе правил.
• Стек слоев – объединяет элементы интерфейса редактора слоев платы.
• Классы слоев – предназначена для назначения стилей различным слоям в редакторе печатных плат.

Помимо разделения на категории, объекты можно разделить на типы, обладающие схожими параметрами отображения:

• Линии – графические объекты в виде отрезка или кривой. Для линий можно задавать цвет, толщину, тип линии, варианты формы окончания.
• Фигуры – графические объекты замкнутой формы. Для фигур можно задавать наличие заливки, ее цвет и узор, наличие линии контура, ее толщину, цвет и тип.
• Текст – для текстовых объектов можно задавать вид шрифта, тип шрифта, размер и цвет шрифта.
• Прочие – к прочим объектам относятся в основном элементы интерфейса, для большинства из них можно изменить только цвет отображения.

Примечание! Толщина может задаваться как в миллиметрах, так и пикселях.
