Редактирование УГО блока

На схеме доступно редактирование УГО блока.

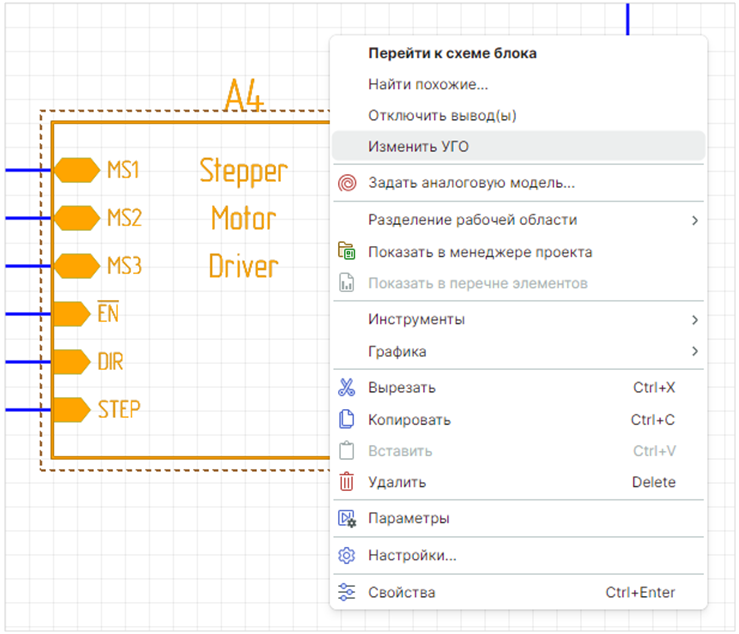

Для перехода в режим редактирования УГО блока выберите блок и из контекстного меню примените команду «Изменить УГО», см. Рис. 1.

Рис. 1 Переход в режим редактирования УГО блока
Рис. 1 Переход в режим редактирования УГО блока

В режиме редактирования доступно:

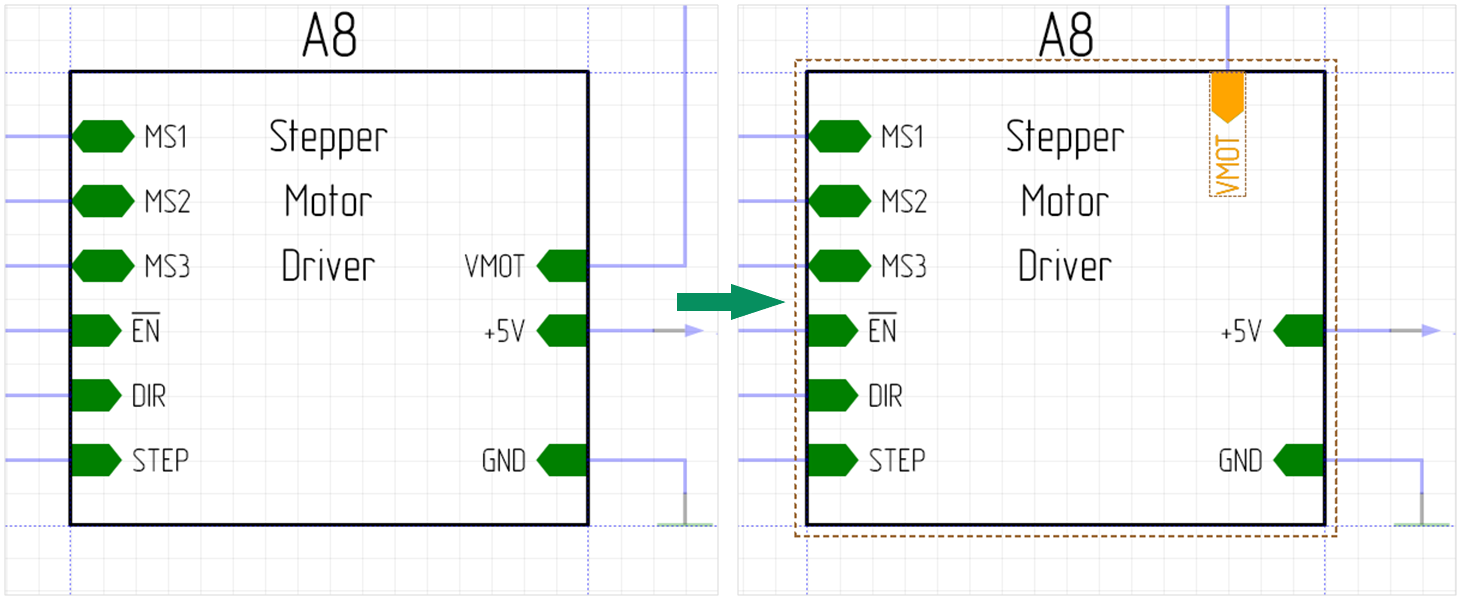

1. Изменение расположения блочных портов (перемещение их по границам УГО), при этом уже проложенные к выводу проводники, не будут прерваны, см. Рис. 2.

Рис. 2 Перемещение блочного порта
Рис. 2 Перемещение блочного порта

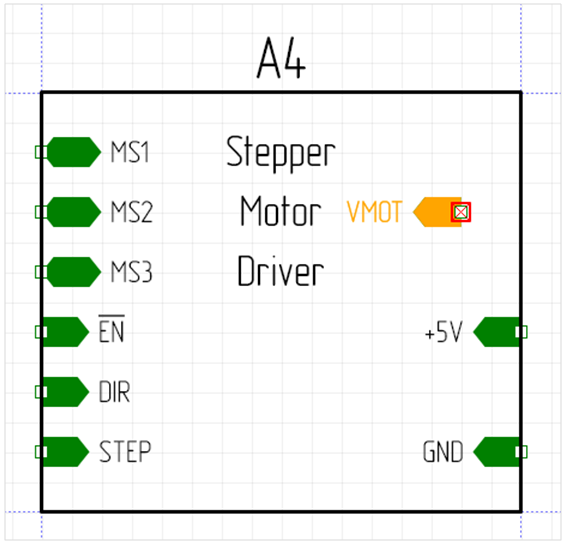

Размещение блочного порта доступно только на границе блока. Индикатор некорректного размещения порта – красный квадрат. При перемещении порта атрибут порта автоматически меняет расположение, см. Рис. 3.

Рис. 3 Некорректное размещение порта
Рис. 3 Некорректное размещение порта
  1. Редактирование расположения атрибутов блока и настройка отображения атрибутов через панель «Свойства», Рис. 4.
Рис. 4 Изменение и настройка параметров атрибутов
Рис. 4 Изменение и настройка параметров атрибутов

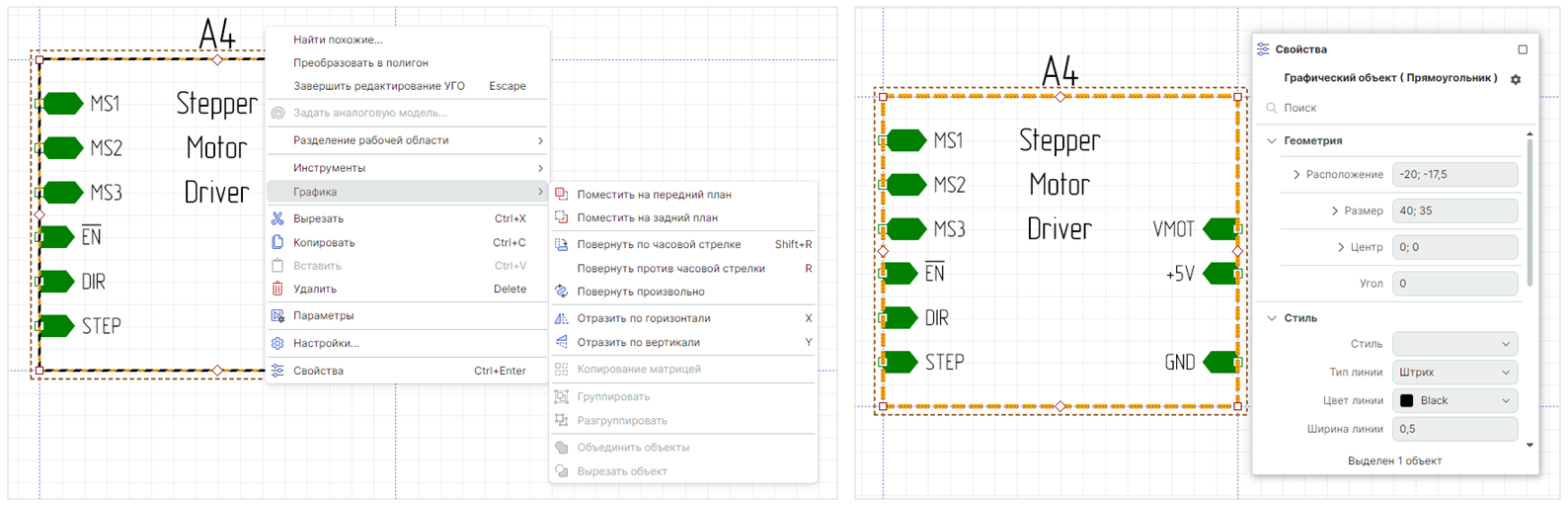

  1. Изменение существующей графики блока (размерность, отображение, стиль и тип линии и т.д.), см. Рис. 5.
Рис. 5 Изменение графики блока
Рис. 5 Изменение графики блока

Важно! После изменения графики границ блока необходимо переместить порты, расположив их на границе блока.

  1. Размещение новых графических объектов, см. Рис. 6.
Рис. 6 Размещение рисунка
Рис. 6 Размещение рисунка

Размещение графических объектов доступно из панели инструментов «Рисование» или из главного меню «Разместить».
Графические объекты, доступные к размещению в режиме редактирования УГО компонента:

  • Прямоугольник;
  • Окружность;
  • Эллипс;
  • Многоугольник;
  • Полилиния;
  • Текст;
  • Фаска;
  • Рисунок.

Подробное описание по работе с графическими объектами см. Руководство пользователя Графический редактор.

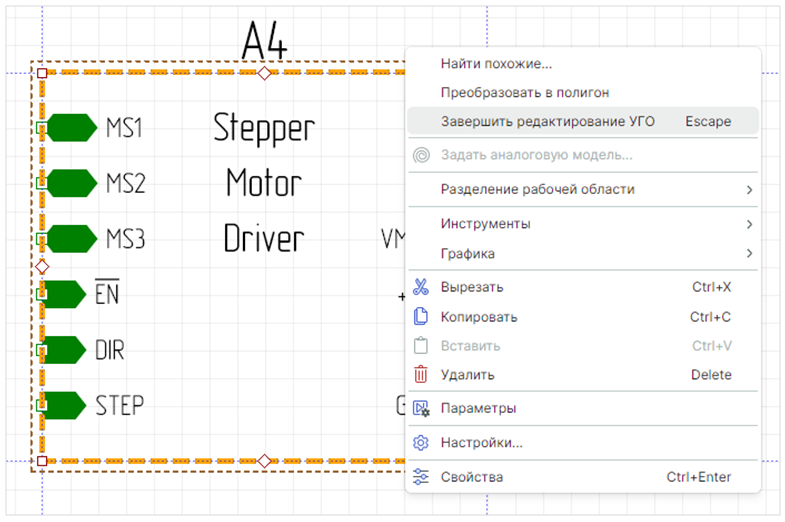

Для выхода из режима редактирования УГО блока необходимо вызвать контекстное меню с УГО блока и выбрать пункт «Завершить редактирование УГО» либо воспользоваться горячей клавишей, которая по умолчанию установлена для данного действия – клавиша «Escape», см. Рис. 7.

Рис. 7 Выход из режима редактирования УГО блока
Рис. 7 Выход из режима редактирования УГО блока

Для применения изменений нажмите «Сохранить» на панели инструментов «Общие» или воспользуйтесь сочетанием клавиш «Ctrl + S» (по умолчанию).
