Редактирование УГО на схеме

В Delta Design предусмотрена возможность редактирования УГО компонента непосредственно на схеме. При редактировании УГО компонента на схеме УГО библиотечного компонента изменено не будет.
Для перехода в режим редактирования выберите компонент и из контекстного меню примените команду «Изменить УГО», см. Рис. 1.

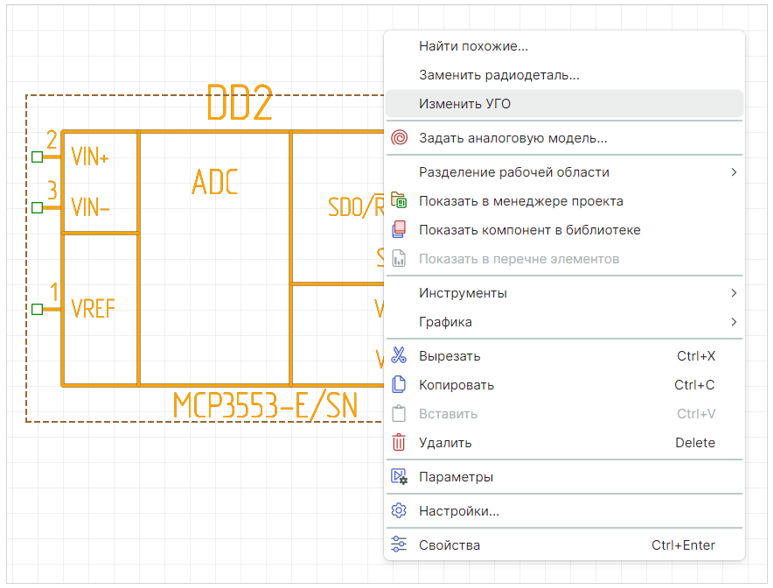

Рис. 1 Вызов функции редактирования УГО на схеме

В режиме редактирования УГО компонента на схеме доступно:
1. Редактирование существующих графических объектов, включая стандартные операции (копирование, вставка, вырезание, удаление), см. Рис. 2.

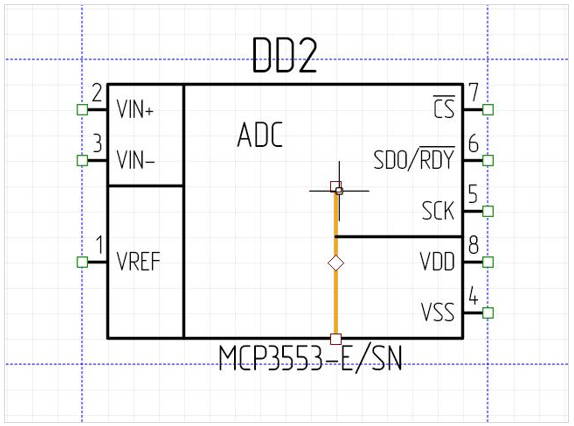

Рис. 2 Произвольное изменение графического объекта

2. Размещение новых графических объектов, см. Рис. 3.

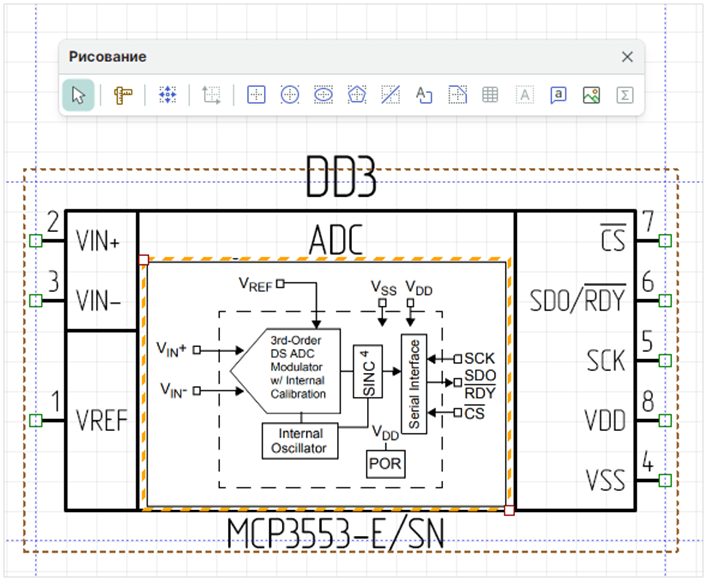

Рис. 3 Размещение рисунка

Размещение графических объектов доступно из панели инструментов «Рисование» или из главного меню «Разместить».
Графические объекты, доступные к размещению в режиме редактирования УГО компонента:

• Прямоугольник;
• Окружность;
• Эллипс;
• Многоугольник;
• Полилиния;
• Текст;
• Фаска;
• Рисунок.

Подробное описание по работе с графическими объектами см. Руководство пользователя Графический редактор.
3. Редактирование расположения атрибутов, настройка отображения атрибутов через панель «Свойства», размещение новых атрибутов из панели инструментов «Рисование» или из главного меню «Разместить» → «Элементы форматов и штампов», Рис. 4.

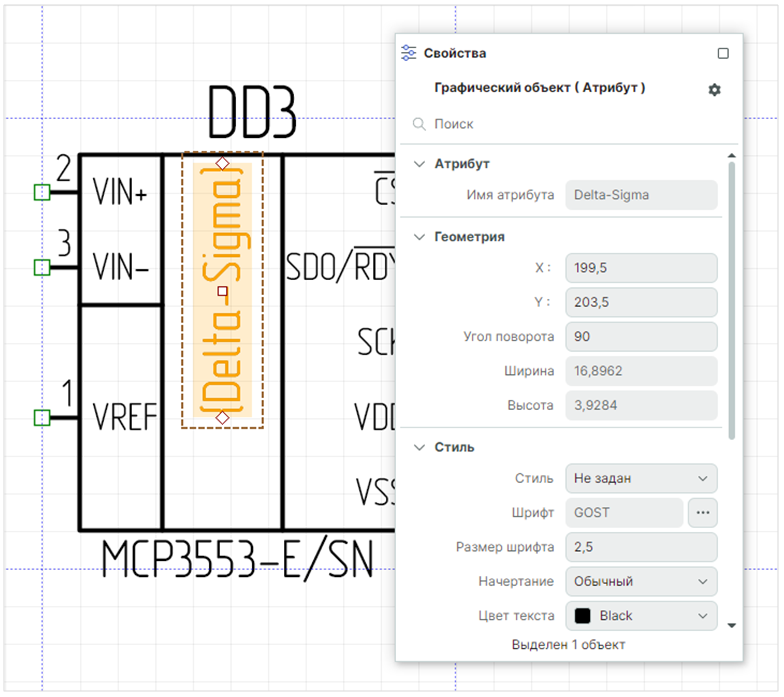

Рис. 4 Добавление и настройка параметров атрибутов

4. Перемещение выводов УГО. При этом, уже подключенные к выводам проводники, не будут отключены при перемещении, см. Рис. 5;

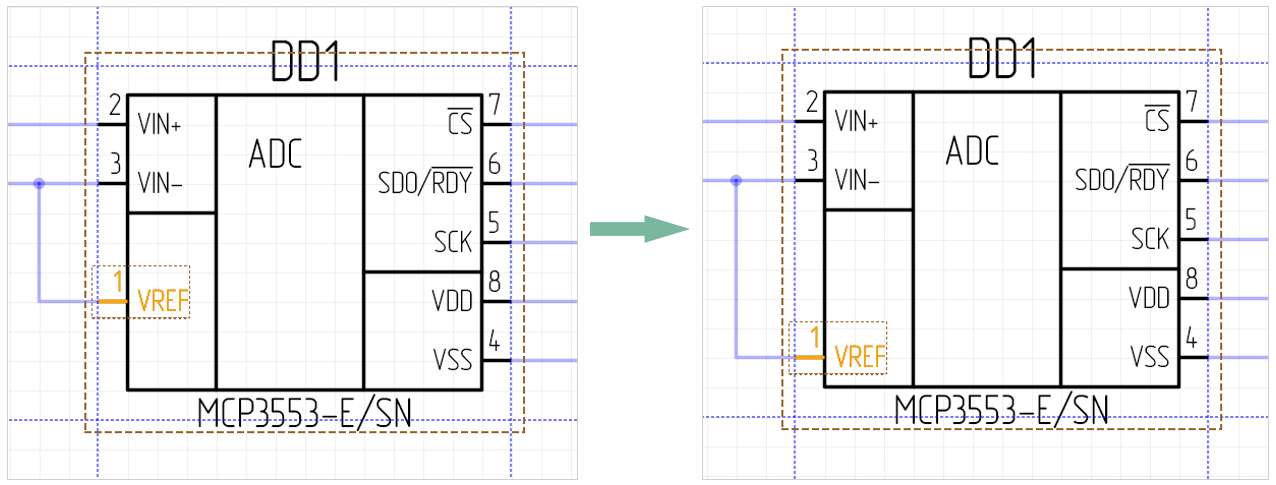

Рис. 5 Перемещение выводов УГО на схеме

Важно! Размещение новых или удаление существующих выводов в редакторе схемы недоступно.

Для выхода из режима редактирования УГО компонента вызовите контекстное меню и выберите пункт «Завершить редактирование УГО» либо воспользуйтесь горячей клавишей, которая по умолчанию установлена для данного действия – клавиша «Escape», см. Рис. 6.

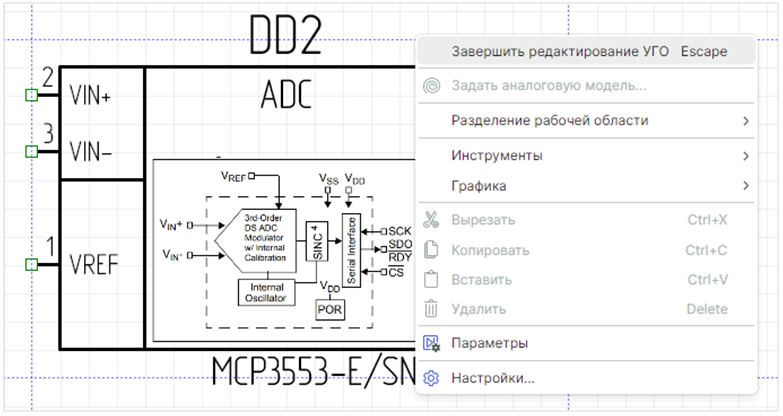

Рис. 6 Выход из режима редактирования УГО компонента

Для применения изменений нажмите «Сохранить» на панели инструментов «Общие» или воспользуйтесь сочетанием клавиш «Ctrl + S» (по умолчанию).
Измененное УГО будет сохранено в данном проекте, при этом УГО библиотечного компонента изменено не будет.
