Редактирование замкнутого пути фрезы

Изменение геометрии контура замкнутого пути фрезы осуществляется в режиме редактирования. Для перехода в режим редактирования выделите замкнутый путь фрезы, перейдите в панель «Свойства» и установите флаг «Редактировать», см. Рис. 1.

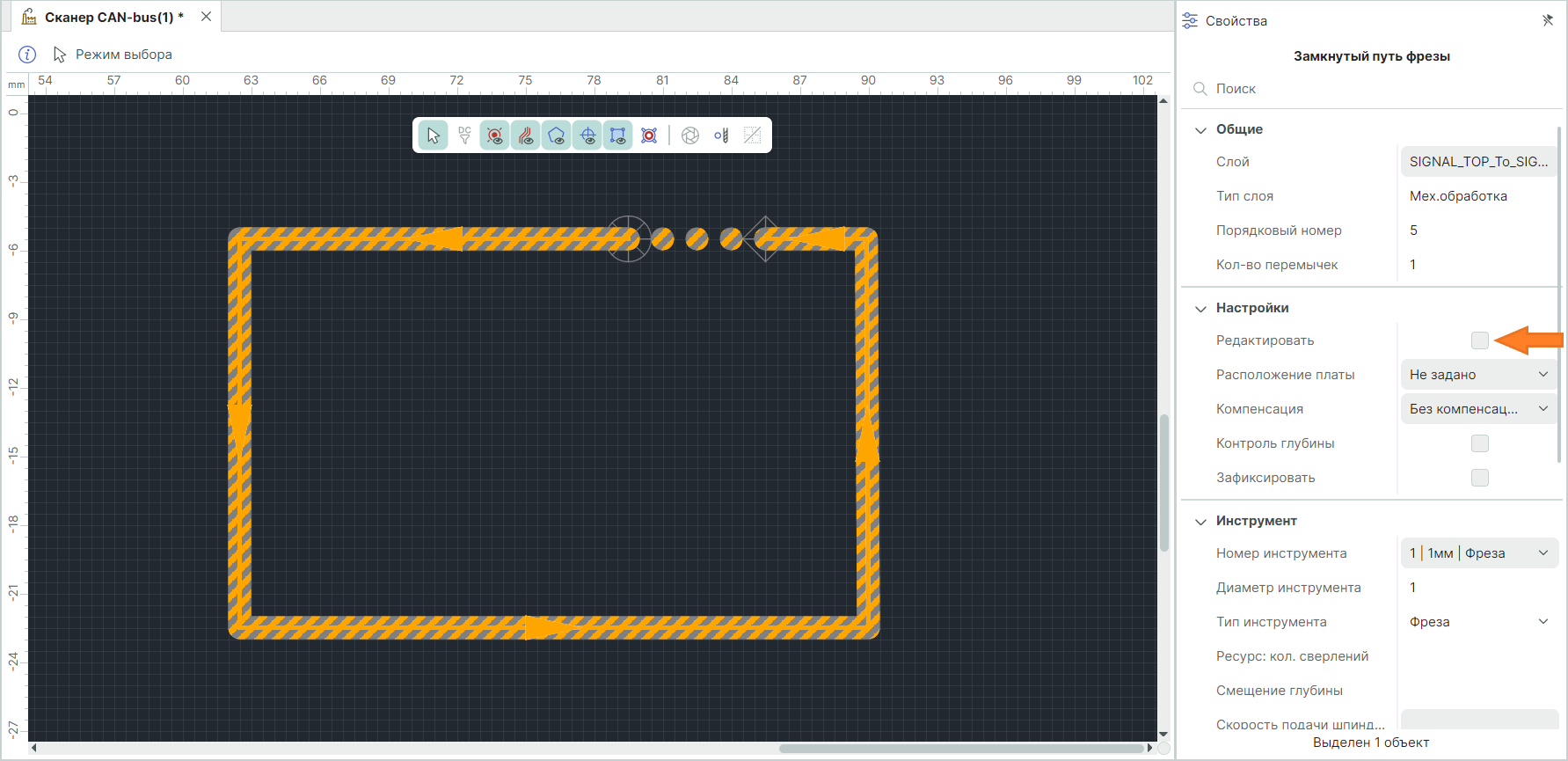

Рис. 1 Переход в режим редактирования

После перехода в режим редактирования замкнутый путь фрезы отобразится тонкой сплошной линией, на которой отображены контуры перемычек, см. Рис. 2.

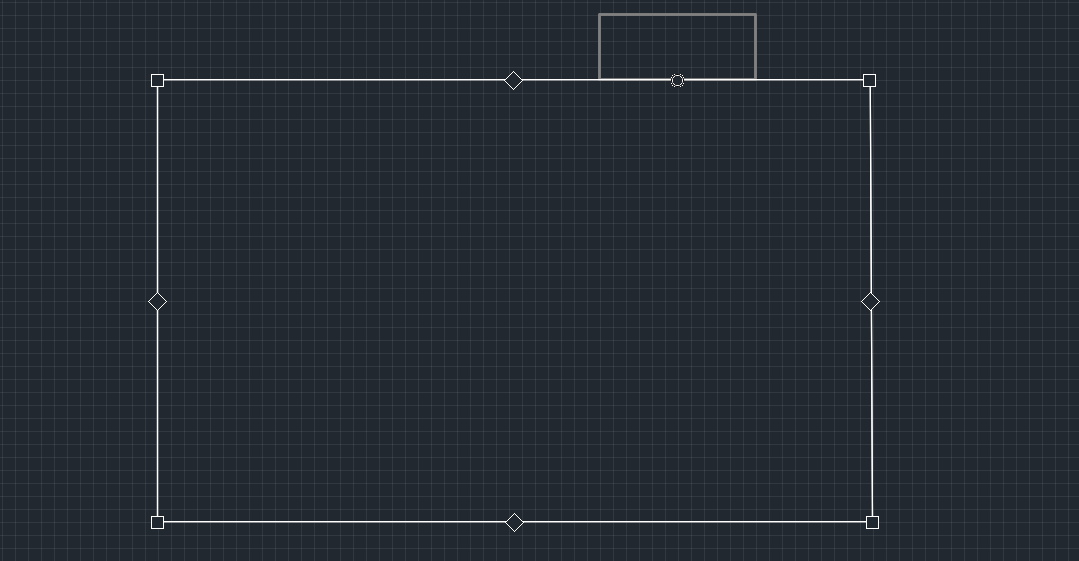

Рис. 2 Отображение пути фрезы в режиме редактирования

Для перемещения перемычки используйте точку редактирования, расположенную под контуром перемычки, см. Рис. 3.

Рис. 3 Точка редактирования перемычки

Для изменения контура замкнутого пути фрезы используйте точки редактирования расположенные по периметру пути фрезы, см. Рис. 4.

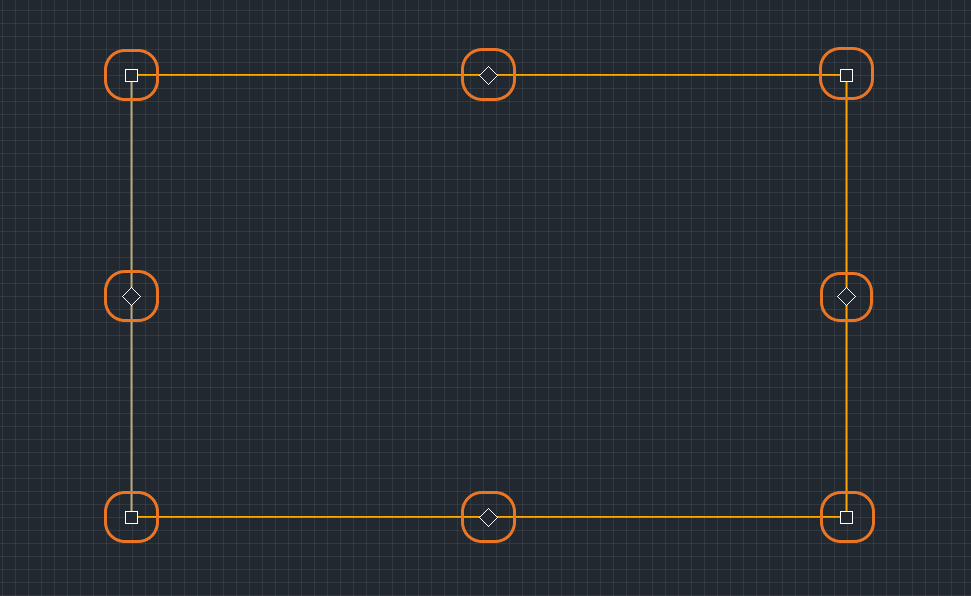

Рис. 4 Точки редактирования замкнутого пути фрезы

Примечание! Для редактирования контура доступны только те стороны, на которых не расположены перемычки.
