Редактор апертур

Создание, редактирование и удаление апертур осуществляется в окне «Редактор апертур». Вызов данного редактора происходит из главного меню программы «Настройки» → «Апертуры…», см. Рис. 1.

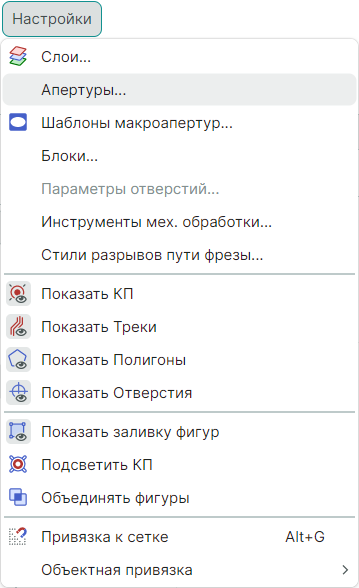

Рис. 1 Переход в редактор апертур

Внешний вид окна «Редактор апертур» представлен на Рис. 2.

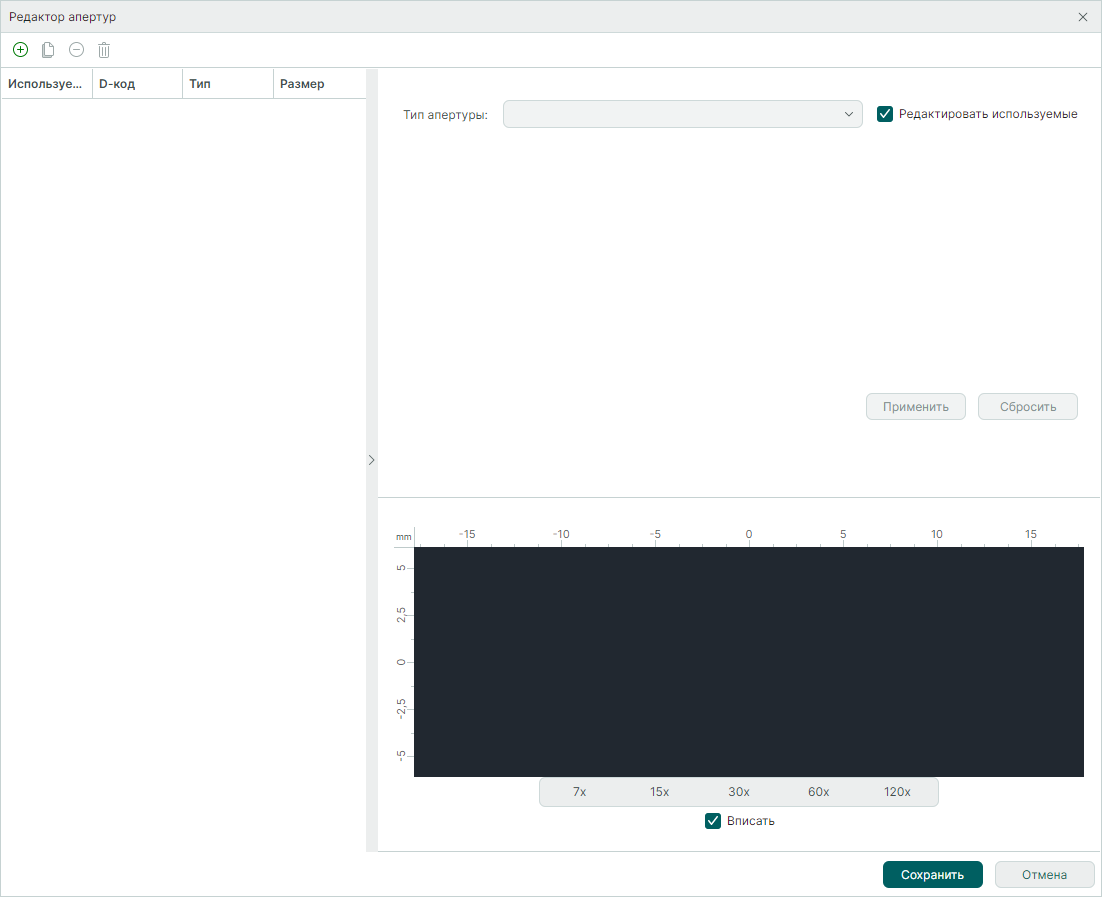

Рис. 2 Окно «Редактор апертур»

При импорте гербер файлов в данном окне будут отображаться все апертуры, задействованные в гербер слоях платы.
