Регионы изменения правил проектирования

Регионы в рамках посадочного места могут устанавливать:

• запреты на размещение монтажных отверстий и компонентов;
• запреты на размещение треков, ПО и областей металлизации;
• величину зазоров между объектами цепей по типам (включая треки, переходные отверстия, сквозные и планарные контактные площадки, отверстия);
• минимальную и номинальную ширину треков;
• минимальный и номинальный зазор для диффпар.

Запрет размещения монтажных отверстий и компонентов
Запрет размещения монтажных отверстий и компонентов устанавливается в панели «Свойства» → «Запреты размещения» с помощью флагов в чек-боксах «Монтажных отверстий» и «Компонентов».
После установки запрета на размещение компонентов в области расположения региона становится активным поле «Предельная высота компонента», с помощью него можно ограничить высоту размещаемых компонентов, т.е. все компоненты высотой больше введенного значения будут признаны нарушением, см. Рис. 1.

Рис. 1 Установка запрета на размещение МО и компонентов

Настройка правил регионов посадочного места
Значения зазоров между объектами цепей, параметры треков и диффпар, запреты на размещение треков, ПО и областей металлизации создаются отдельно для каждой технологии посадочного места: по умолчанию («Default»), низкая («Low»), средняя («Medium») и высокая («High») плотность монтажа.
Для перехода к блокам правил региона посадочного места используйте кнопку «•••» в панели «Свойства» → «Правила», см. Рис. 2.

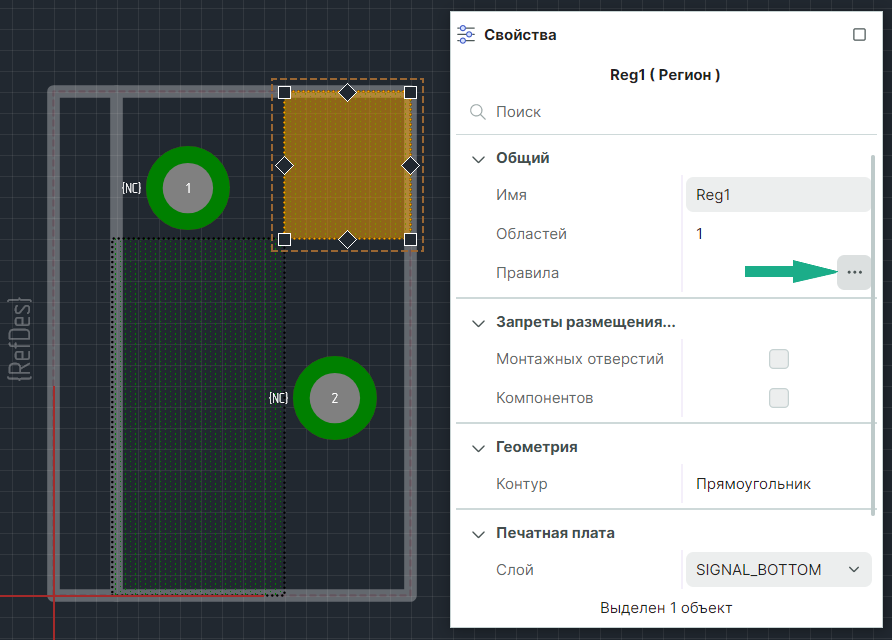

Рис. 2 Переход к настройке правил региона

По умолчанию в открывшемся редакторе отображаются только строки, обозначающие начало (#Block:) и конец (#EndOfBlock) блока для каждой технологии (Technology="Default", Technology="Low", Technology="Medium", Technology="High"), см. Рис. 3.

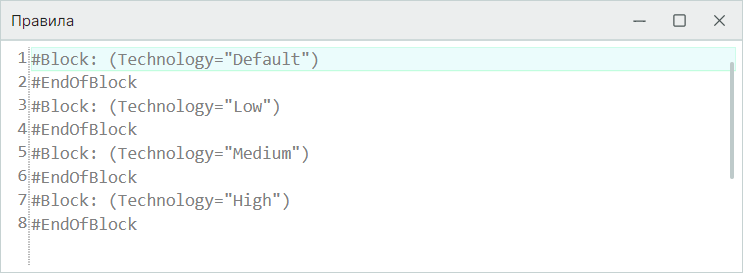

Рис. 3 Блоки правил региона

Текст правил должен быть введен в текстовом виде внутри блока нужной технологии в соответствии с форматами описания, подробнее см. Редактор правил.
Настройка правил для регионов посадочного места аналогична созданию правил в редакторе, поддерживается цветовое выделение команд и объектов, а также отслеживание ошибок (строка правила с ошибкой подсвечивается желтым цветом). Обязательным условием создания правила для региона посадочного места является указание области действия правила – региона или регионов, см. Рис. 4.

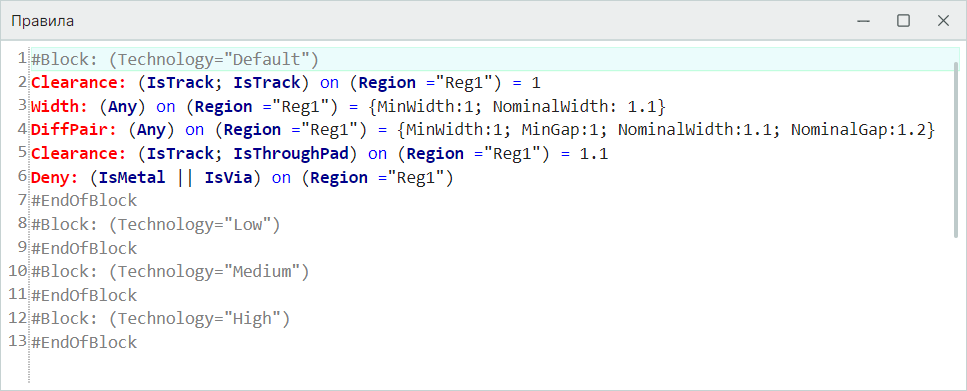

Рис. 4 Правила региона посадочного места

В дальнейшем при использовании посадочного места на плате регионы посадочного места становятся регионами платы и автоматически приобретают новое наименование, см. Рис. 5.

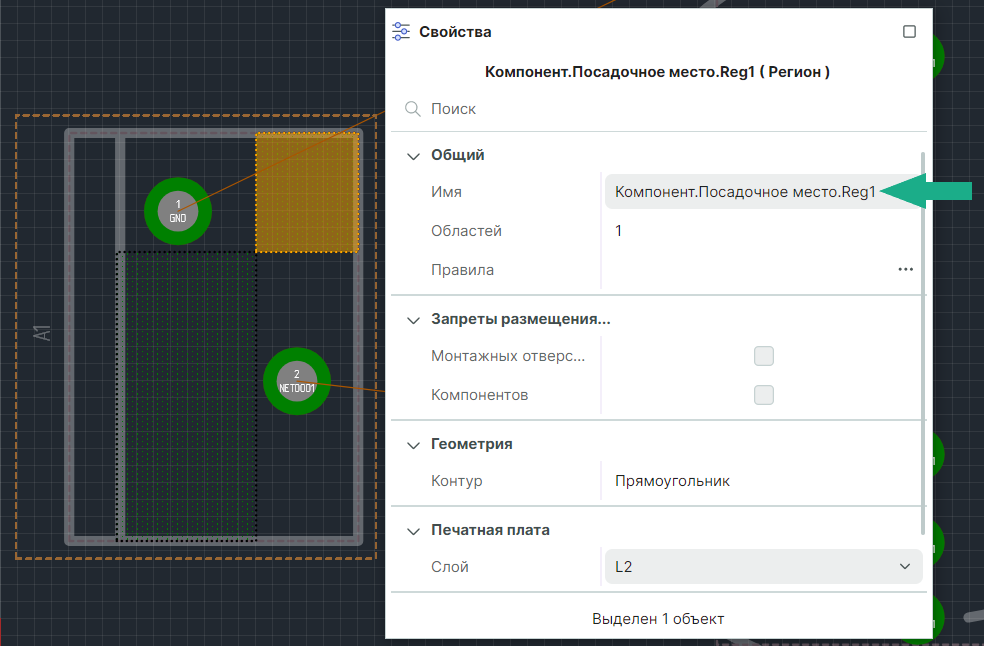

Рис. 5 Наименование региона посадочного места на плате

Правила, созданные для регионов посадочного места, автоматически добавляются к общим правилам проекта с учетом переименования регионов, см. Рис. 6.

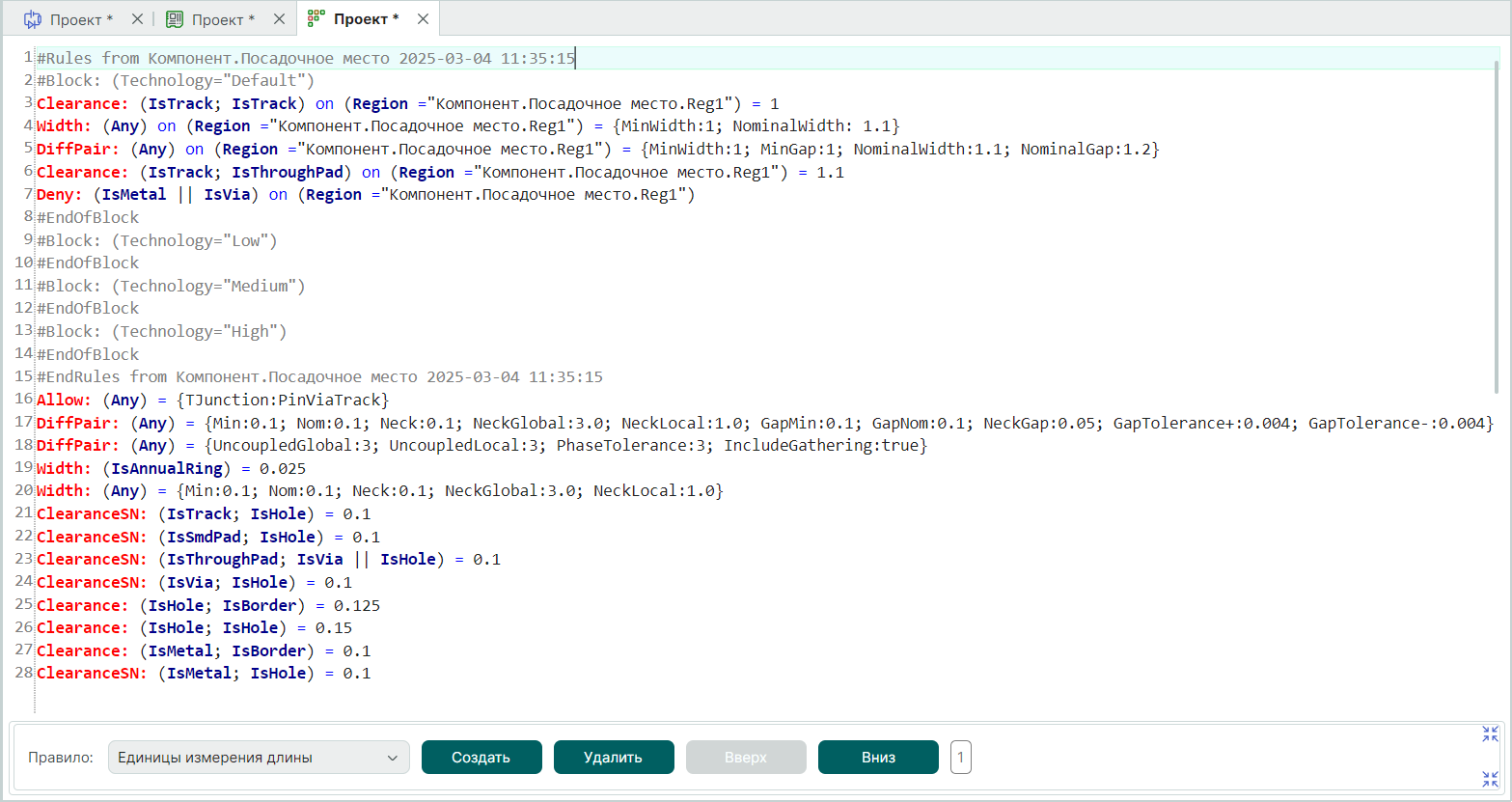

Рис. 6 Правила проекта с блоком правил посадочного места

Проверка правил и поиск нарушений на плате осуществляются стандартным образом, подробное описание см. "Редактор печатных плат" раздел Проверка правил проектирования. Найденные нарушения в области регионов посадочного места после проверки отображаются в панели «Список ошибок», области регионов с установленным запретом на размещение областей металлизации при заливке не заполняются, см. Рис. 7.

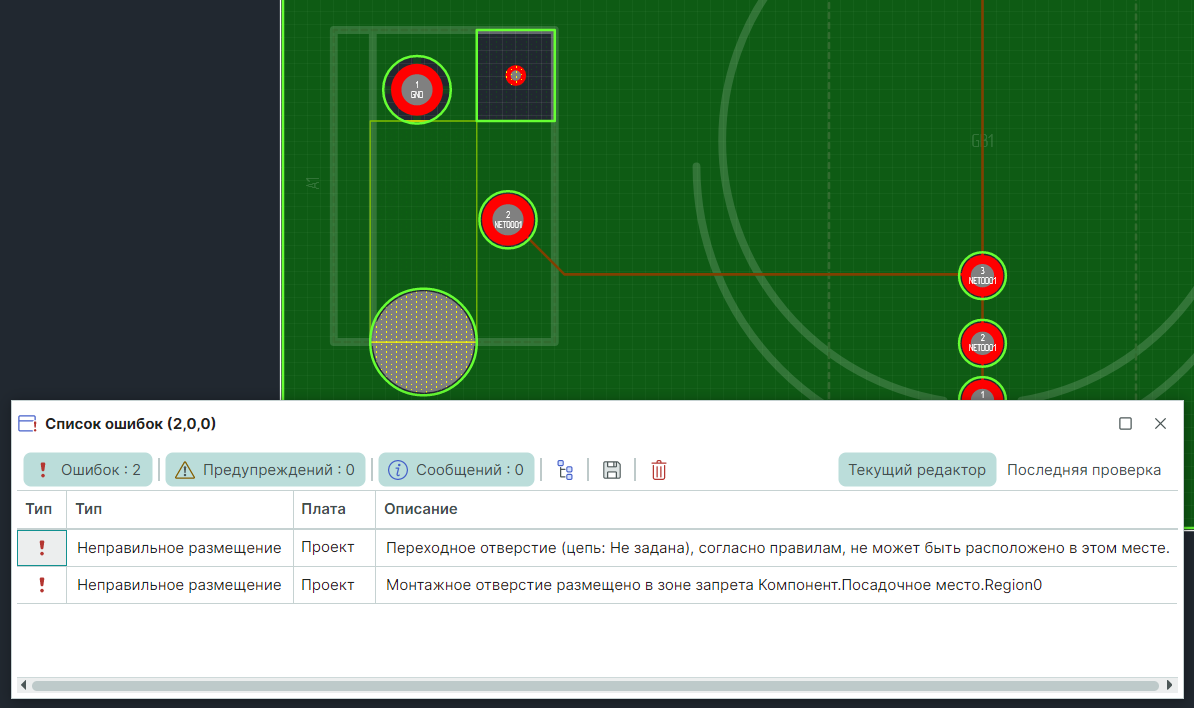

Рис. 7 Проверка правил регионов посадочного места
