Режимы

Для лучшего анализа экспоненциально зависимых величин оси Х и Y надо прологарифмировать. График экспоненты отобразится на логарифмической оси, он будет выглядеть как линейный и следовательно, его удобнее анализировать в таком виде.
Модуль SimOne предоставляет возможность устанавливать режим отображения осей координат активного графика, см. Рис. 1.

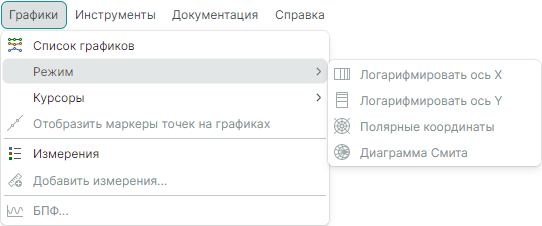

Рис. 1 Выбор режима отображения осей координат

При выборе режима:

• «Логарифмировать ось Х» – ось Х логарифмируется;
• «Логарифмировать ось Y» – ось Y логарифмируется;
• «Полярные координаты» – отображение графика на комплексной плоскости;
• «Диаграмма Смита» – отображение графика на диаграмме Вольперта-Смита.

Команды выбора режима продублированы на панели инструментов «SimOne Graphics», см. Рис. 2.

Рис. 2 Выбор режима отображения осей координат из панели инструментов «SimOne Graphics»
