Шаблоны правил¶
В системе Delta Design правила проектирования формируются на основе шаблонов правил.
При создании проекта все значения правил заполняются на основе информации из шаблона. Таким образом, в проекте для всех правил всегда задано какое-либо значение.
Шаблон правил «Default» является базовым, его нельзя удалить или переименовать, но можно изменить. Таким образом, в Стандартах всегда есть хотя бы один шаблон правил, на основе которого задаются правила во вновь создаваемом проекте.
В системе также имеются дополнительные шаблоны правил для разных классов точности.
Шаблон правил в целом повторяет набор правил, задаваемый в проекте.
Принципиальным отличием является то, что в шаблоне правил отсутствуют цепи и регионы.
Тем не менее, шаблон правил поддерживает создание классов цепей (шаблонов классов цепей). Данный механизм позволяет создать класс цепей в шаблоне правил и задать для данного класса необходимые значения.
Шаблоны правил доступны в Стандартах системы.

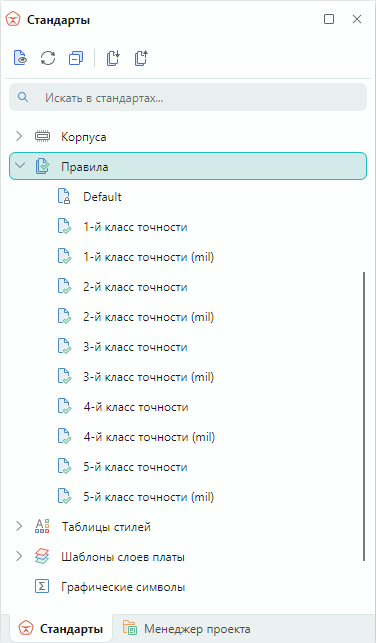

Перечень имеющихся в системе шаблонов правил расположен в панели «Стандарты» → «Правила», см. Рис. 1.

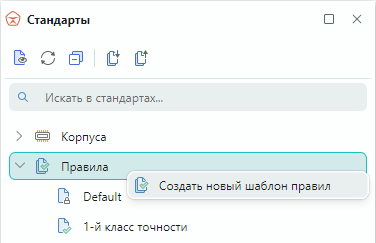

Для создания нового шаблона правил вызовите контекстное меню с узла «Правила» и выберите пункт «Создать новый шаблон правил», см. Рис. 2.

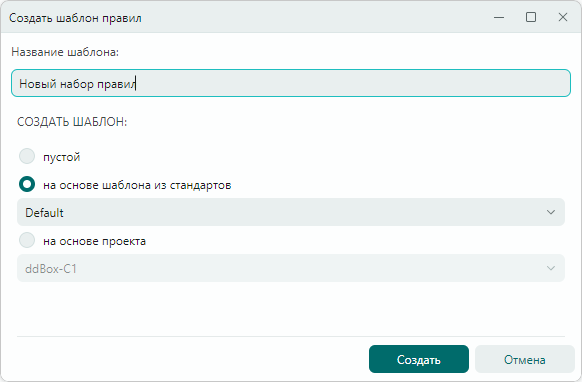

В окне «Создать новый шаблон правил» введите имя шаблона и выберите вариант создания шаблона правил, Рис. 3.
Нажмите «Создать».
После этого созданный шаблон будет добавлен в общий список шаблонов правил в Стандартах.
Для всех шаблонов правил (кроме базового) из контекстного меню доступны следующие действия:
- Открыть – открыть окно редактора правил;
- Удалить – удаление шаблона;
- Переименовать – изменение имени шаблона.

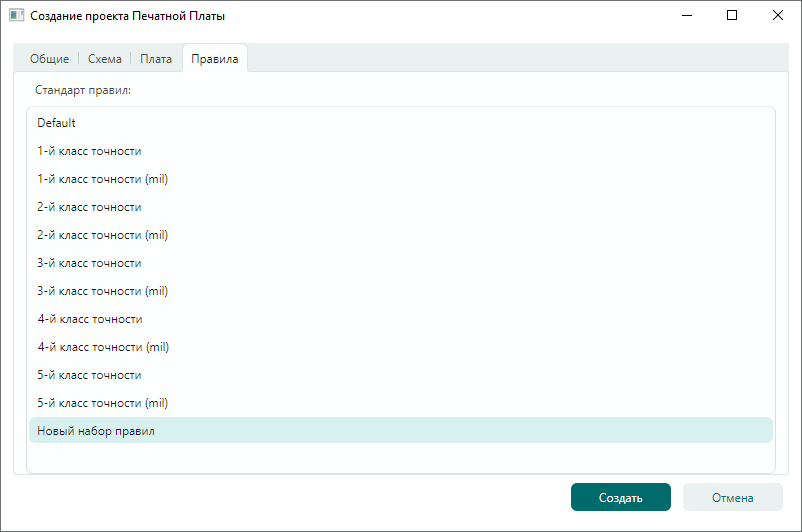

При создании проекта платы шаблон правил, который будет использован в проекте, выбирается из списка, см. Рис. 4.
