Сетка

В графическом редакторе реализована возможность изменения шага сетки. Перечень шагов сетки доступен в выпадающем списке «Сетка», см. Рис. 1.

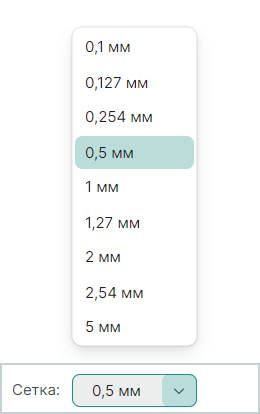

Рис. 1 Перечень доступных шагов сетки

Для использования пользовательского шага сетки введите значение в строке «Сетка» и нажмите клавишу «Enter», см. Рис. 2.

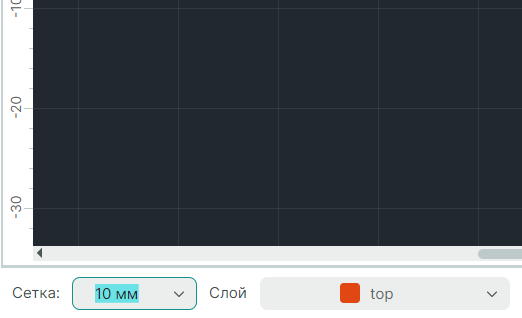

Рис. 2 Ввод пользовательского значения шага сетки

Примечание! Пользовательские значения шагов сетки не сохраняются в списке. При открытии проекта производства будут доступны шаги сетки по умолчанию.

Минимально допустимое значение шага сетки – 0.05 мм, а максимальное – 10 мм. При вводе значения, выходящего за пределы допустимого интервала, на экране отобразится сообщение об ошибке, см. Рис. 3.

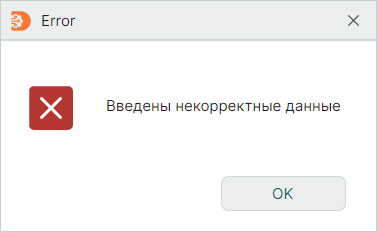

Рис. 3 Сообщение об ошибке

Примечание! Изменение единиц измерения осуществляется в окне Панель управления.
