SimPCB

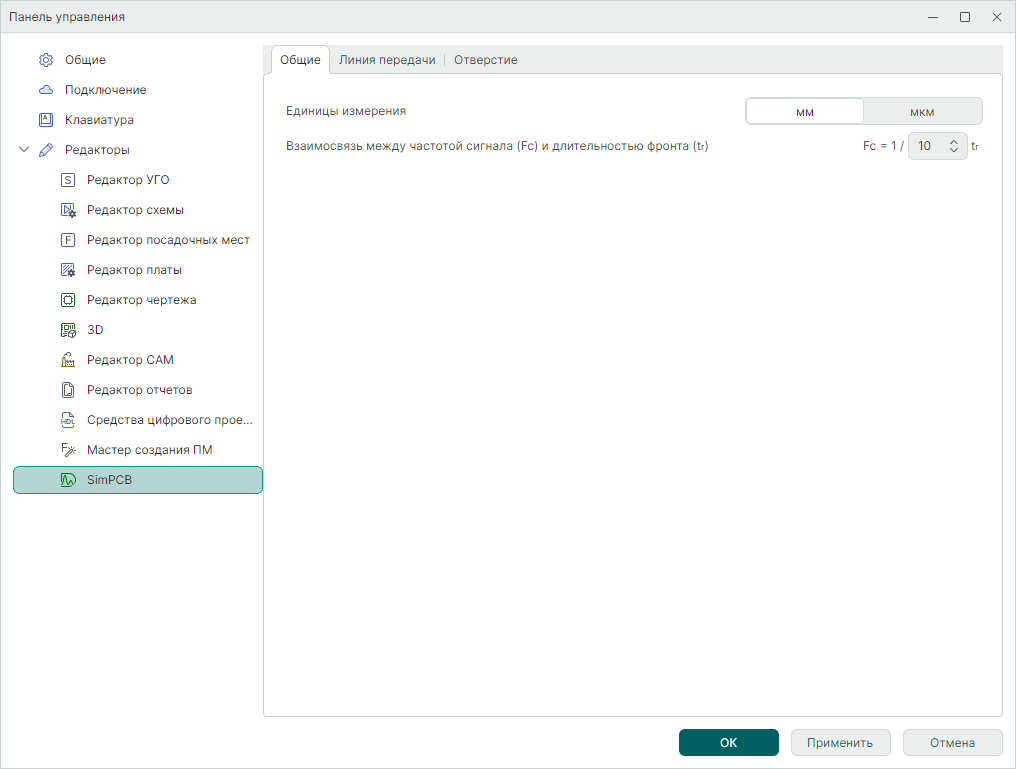

Окно настроек системы анализа целостности сигналов SimPCB содержит вкладки: «Общие», «Линия передачи», «Отверстие», см. Рис. 1.

Рис. 1 Настройки системы SimPCB

Вкладка «Общие»
Доступные настройки на вкладке «Общие», см. Рис. 1:

• «Единицы измерения» – выбор единиц измерения с помощью переключателя (миллиметры или микрометры).
• «Взаимосвязь между частотой сигнала (Fc) и длительностью фронта (tr)» – определение соотношения между частотой сигнала и длительностью фронта для расчетов с учетом частоты.

Вкладка «Линия передачи»

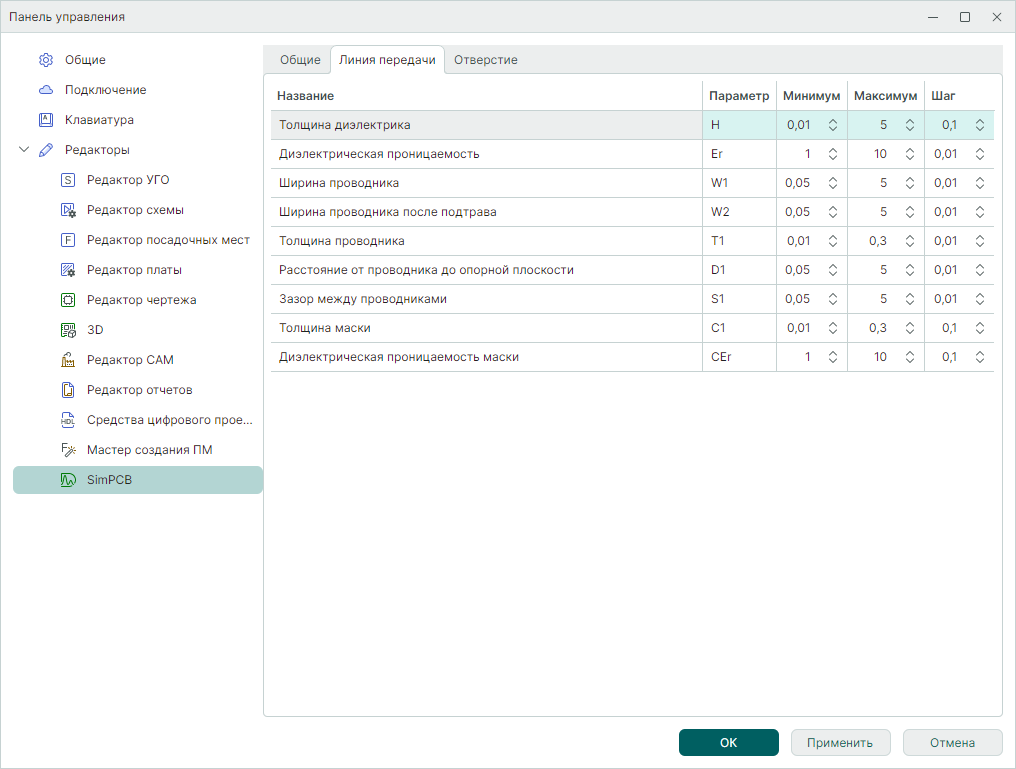

На вкладке «Линия передачи» в табличном виде представлены параметры линии передачи, условные обозначения, минимальные и максимальные допустимые значения и шаг изменения при проведении расчетов. Определение диапазона значений и шага изменения параметров необходимо для проведения обратных расчетов и обеспечения высокой скорости математических операций, см. Рис. 2.

Рис. 2 Параметры линии передачи

Вкладка «Отверстие»

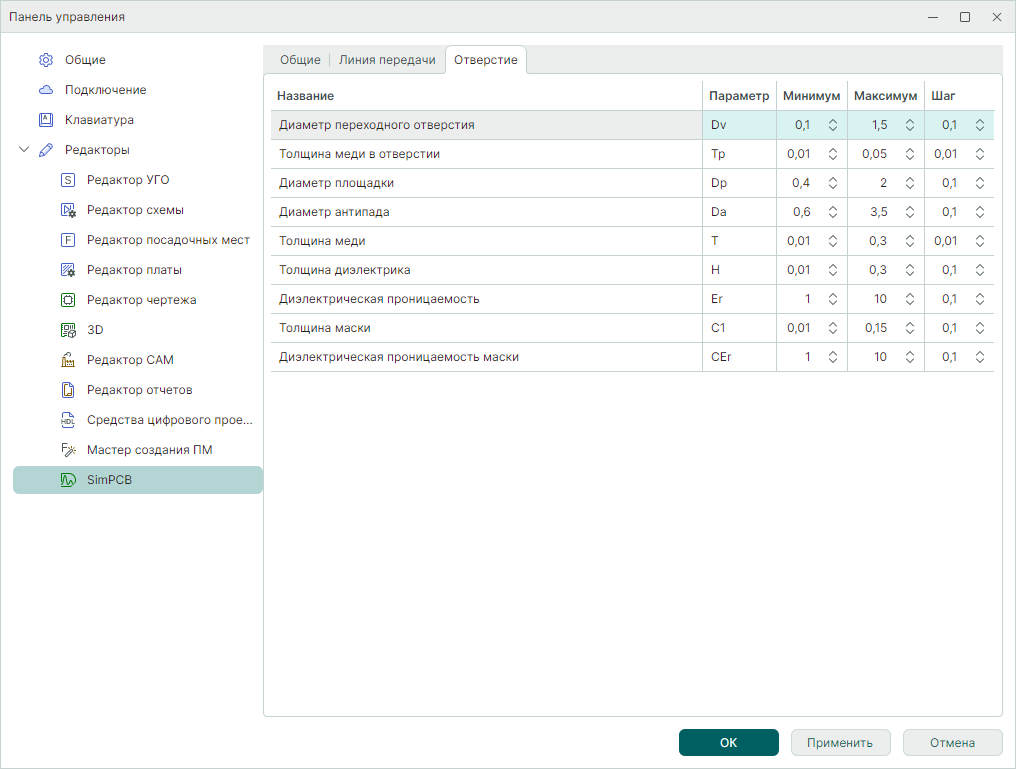

На вкладке «Отверстие» в табличном виде представлены параметры отверстия, условные обозначения, минимальные и максимальные допустимые значения и шаг изменения при проведении расчетов. Определение диапазона значений и шага изменения параметров необходимо для проведения обратных расчетов и обеспечения высокой скорости математических операций, см. Рис. 3.

Рис. 3 Параметры отверстия
