Синусоидальный сигнал (SIN)

Синусоидальный сигнал задаётся списком параметров SIN (YOFF YAMPL FREQ TD DF PHASE NC).

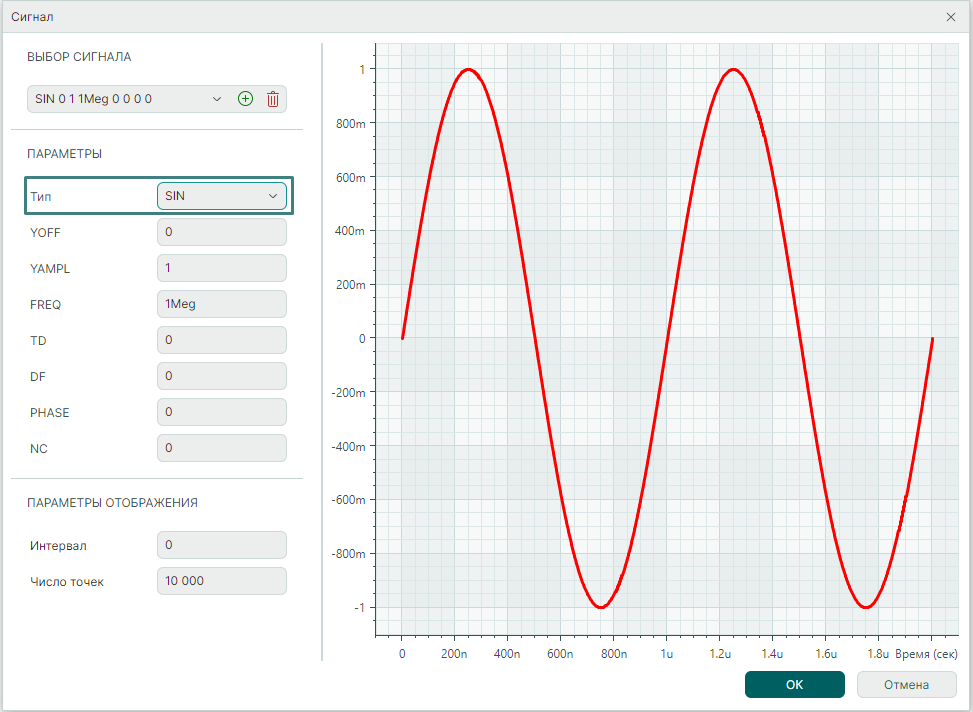

График сигнала и значения по умолчанию приведены на Рис. 1.

Рис. 1 Парамтеры синусоидального сигнала

Подробнее параметры описаны в Табл. 1.
Таблица 1 Параметры синусоидального сигнала

Обозначение	Параметр
YOFF	Постоянная составляющая
YAMPL	Амплитуда
FREQ	Частота
TD	Задержка
DF	Коэффициент затухания
PHASE	Фаза
NC	Количество периодов (0 соответствует отсутствию ограничения)

Значения сигнала рассчитываются согласно Табл. 2.
Таблица 2 Расчет значений сигнала

Интервал	Значение
0 <= t <= TD	YOFF
TD < t <= TSTOP	YOFF + YAMPL exp(–(t–TD) DF)sin(2PI * FREQ*(t–TD)+ PHASE/360)
