Скругление по заданному вектору

Функциональность инструмента позволяет осуществить скругление вершин, попадающих под задаваемый вектор.

Примечание! Вершины должны располагаться на разных треках. Две вершины одного трека скруглены не будут.

Для выполнения скругления по заданному вектору:
1. Вызовите инструмент «Скругление треков».
2. Зафиксируйте начальную точку вектора нажатием мыши.
3. Переместите курсор, не отпуская кнопку мыши, см. Рис. 1.

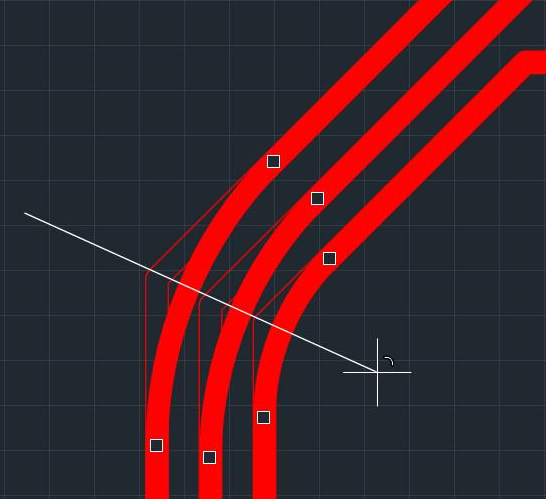

Рис. 1 Прокладка вектора

Вершины, принадлежащие разным трекам, попадающие под проводимый вектор, будут скруглены.
4. Отпустите кнопку мыши.
Все вершины, попавшие под размещенный вектор, будут скруглены, а скругление зафиксировано в момент, когда будет отпущена кнопка мыши.

Важно!  При скруглении по вектору вершины треков, попадающие под размещаемый вектор, системой дробятся на группы, где эталонная группа – это группа, к которой можно и требуется применить заданное в панели «Свойства» эталонное значение. В то время как к другим вершинам, согласно присвоенным им группам, применяются значения, близкие к эталонному, но в допустимых пределах (в зависимости от имеющихся для конкретной вершины ограничений по ее скруглению).

Примечание! Инструмент применим только для текущего слоя.
