Скрытие УГО выводов блока

По умолчанию на УГО блока, размещенного на схеме, отображаются УГО выводов, см. Рис. 1.

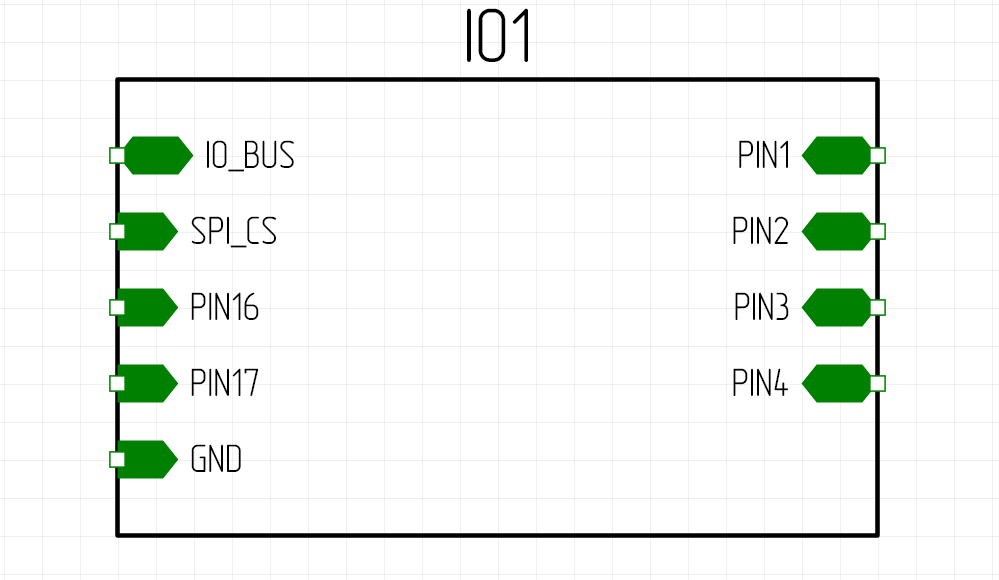

Рис. 1 Отображение выводов на УГО блока

Для скрытия УГО выводов выделите УГО блока, перейдите в панель «Свойства» и установите флаг «Скрыть УГО выводов», см. Рис. 2.

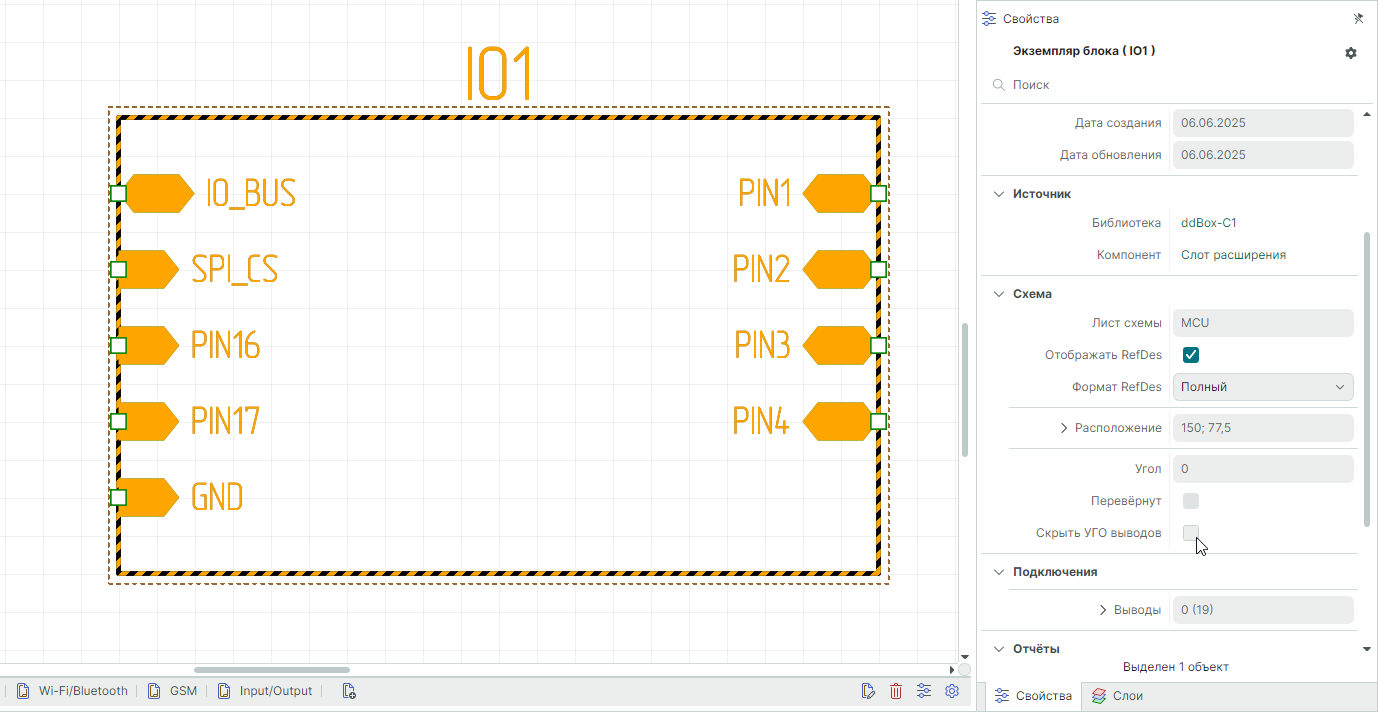

Рис. 2 Панель «Свойства» → «Скрыть УГО выводов»

Результат скрытия УГО выводов блока представлен на Рис. 3.

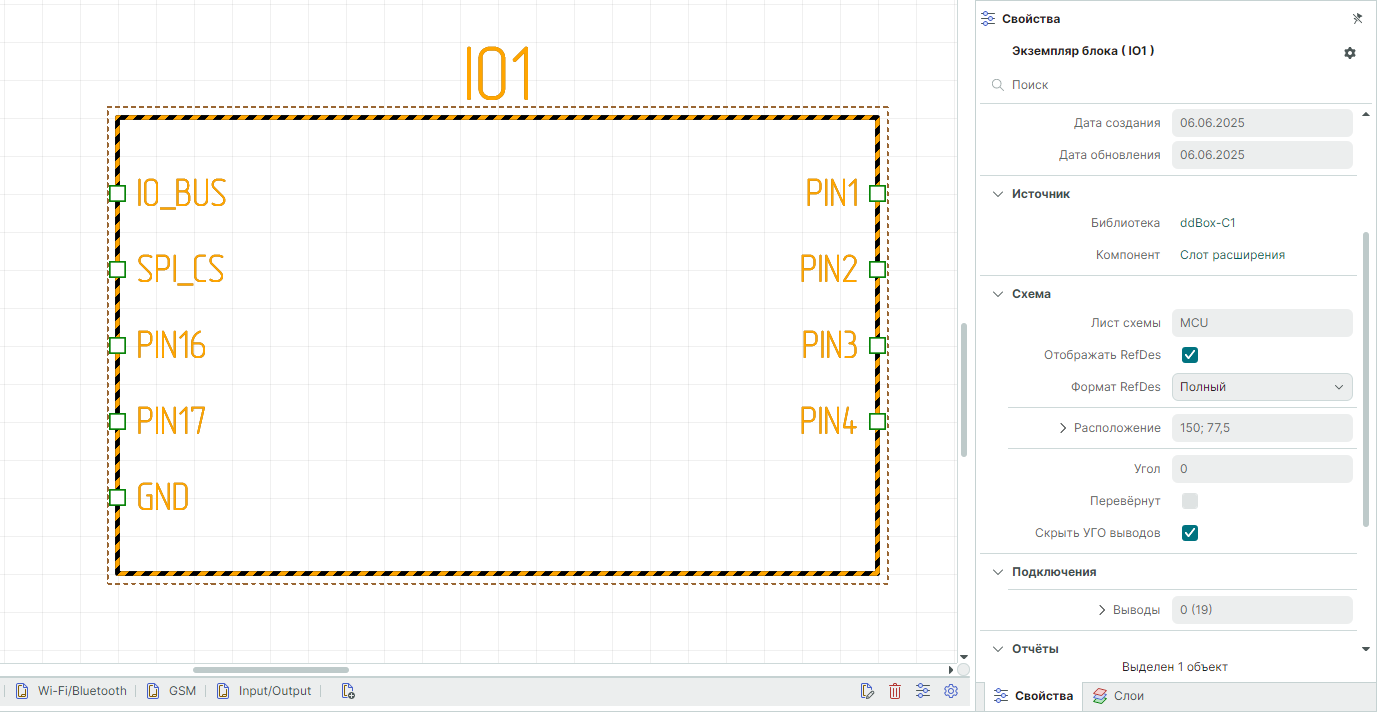

Рис. 3 Скрытые УГО выводов

Примечание! Отключение отображения УГО выводов для новых экземпляров УГО блоков доступно в настройках системы «Файл» → «Настройки» → «Редактор схемы» → «Скрыть УГО выводов блока (для новых экземпляров)».
