Скрытые контакты¶
В ряде случаев для упрощения отображения электрических схем на ней можно не показывать некоторые цепи, подключаемые к компоненту.
Такие контакты, которые существуют физически, но не отображены на схемах, называются скрытыми контактами.
В Delta Design есть возможность создавать скрытые контакты для цепей питания.
Для создания скрытого контакта для цепи питания:
1. Выберите из списка контакт, который не сопоставлен с выводом УГО.
Примечание! Символ
в столбце «Имя контакта» обозначает сопоставленный контакт, символ
указывает на не сопоставленный контакт.

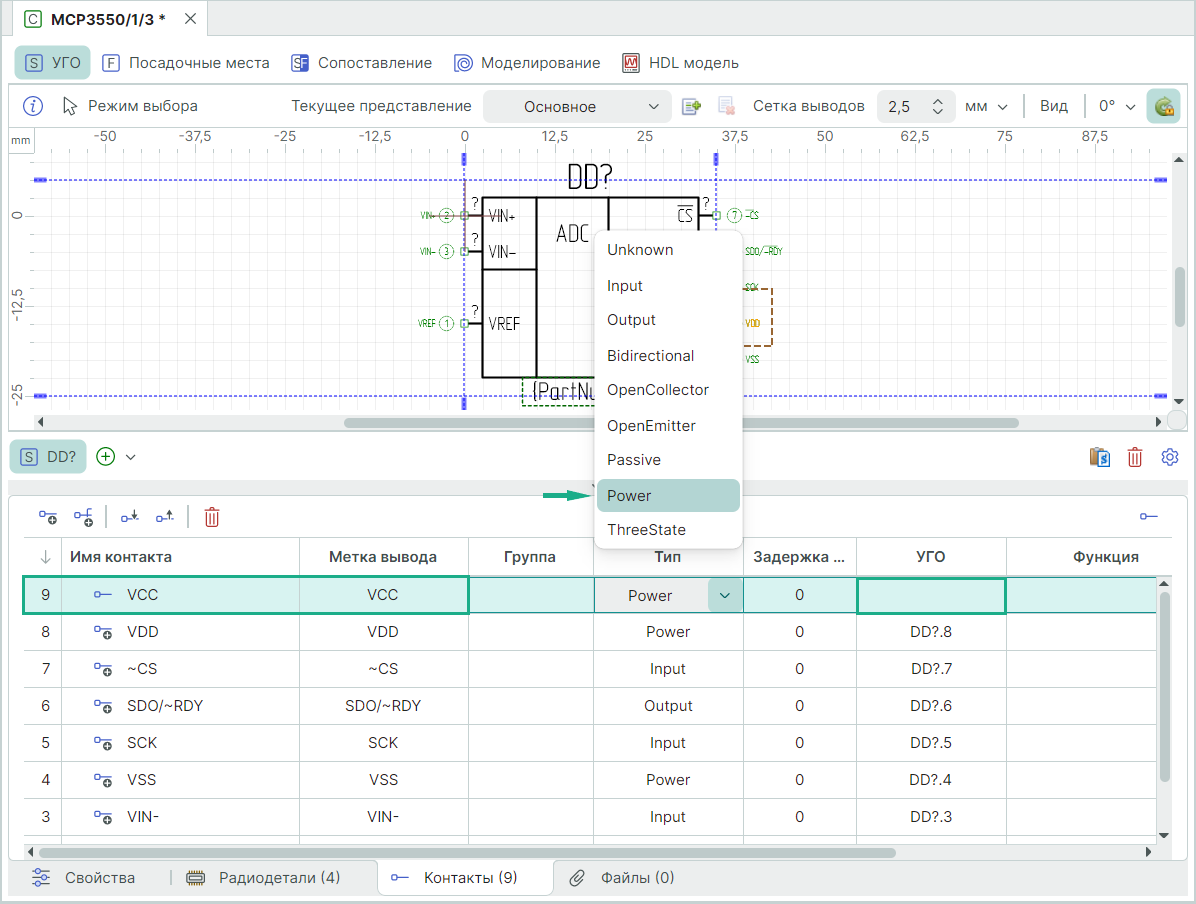

- Задайте для выбранного контакта тип «Power», см. Рис. 1.
- Укажите в столбце «Метка вывода» имя цепи, которое будет создано при размещении такого компонента на схеме. Другими словами, когда такой компонент размещается на схеме, в проекте создаются цепи, имена которых совпадают с меткой (скрытого) вывода.
