Сменить направление

Для объектов: трейс, полигон, путь фрезы, замкнутый путь фрезы и линия отверстий — доступен инструмент «Сменить направление». Инструмент «Сменить направление» становится доступен при выделении хотя бы одного из перечисленных объектов. Вызов инструмента осуществляется из главного меню программы «Инструменты» → «Сменить направление», см. Рис. 1.

Рис. 1 Вызов инструмента из главного меню

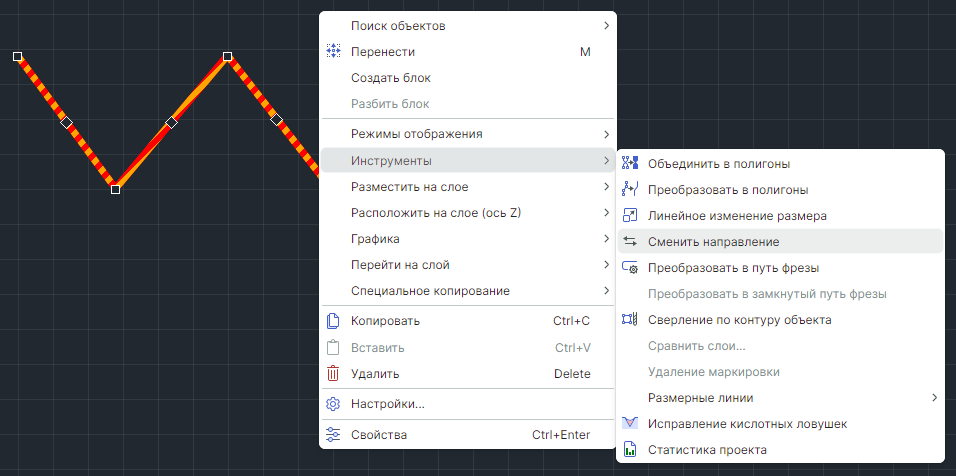

Также инструмент доступен в контекстном меню «Инструменты» → «Сменить направление», см. Рис. 2.

Рис. 2 Вызов инструмента из контекстного меню

После использования инструмента «Сменить направление» будет изменен порядок нумерации сегментов объектов, на которых был применен инструмент. Номера сегментов и их координаты отображаются в панели «Свойства» группа «Геометрия», см. Рис. 3.

Рис. 3 Порядок нумерации сегментов
